オンラインシステム構成の場合，XMAP3の構成はスタンドアロン構成と同じになります。ただし，通信環境の定義としてOpenTP1（TP1/LiNK）の設定が必要になります。XMAP3のセットアップファイルについては，マニュアル「OpenTP1 運用と操作」を参照してください。

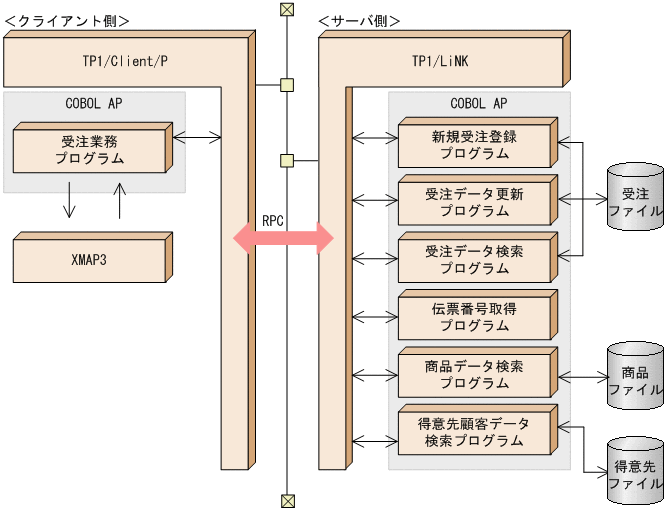

クライアントにあるAPが，RPCでサーバのOpenTP1に対して処理を要求し，受注データを処理します。

クライアントのAPは，TRANSCEIVE文で画面の入出力をし，RPCでサーバ（OpenTP1）に対してファイルの参照や更新を要求するプログラムです。

サーバ側では，OpenTP1下で六つのAPが待機していて，クライアントからの要求で起動されます。また，索引ファイルの「受注ファイル（ORDER）」，「商品ファイル（SHOUHIN）」，「得意先ファイル（CUST）」を使用しています。

上記，OpenTP1使用時のユーザ業務例の処理概要を次に示します。

サーバ／クライアント	使用するソフトウェア
	XMAP3	コンパイラ※1	DB※2	OLTP
サーバ	−	COBOL2002（Runtime）またはVisual C++	HiRDB※3またはISAM※4	TP1/LiNK
クライアント	Windows版XMAP3 Server RuntimeまたはXMAP3 Client Runtime	COBOL2002（Runtime）またはVisual C++	−	TP1/Client/P

（凡例）

−：なし。

注※1

使用するコンパイラが必要になります。

注※2

DB連携しない業務では，DBに関するソフトウェアは不要です。

注※3

HiRDBのほかに，SQL ServerやOracleなども使用できます。

注※4

ISAMは，COBOL2002に標準添付されています。
