XMAP3では，Windowsクラスタ（MSCS，MSFC），HAモニタ，PowerHA（HACMP）またはMC/ServiceGuardを利用したC/Sシステムを構築できます。XMAP3のサーバマシンをクラスタ構成で実行すれば，稼働中のサーバマシンに障害が発生しても，待機中のサーバマシンにフェールオーバーすることで，システムの可用性を高めることができます。

XMAP3では，クライアントから，サーバのWindowsクラスタの仮想ホスト名および仮想IPアドレスに接続することで，C/Sシステムを実現します。ただし，フェールオーバー時には画面や帳票のデータは引き継がれません。また，フェールオーバーによるノード切り替え前にXMAP3サーバを停止し，切り替え後にXMAP3サーバを起動する必要があります。クラスタ構成の説明と環境設定について説明します。

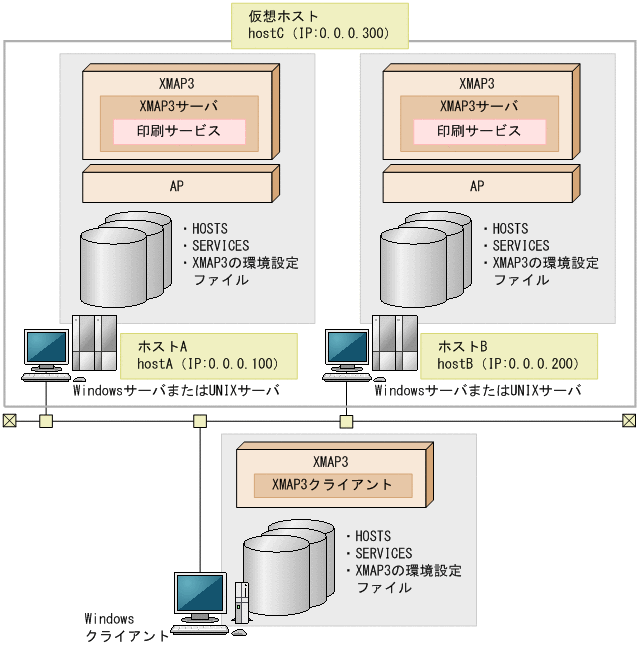

クラスタ構成の例を次の図に示します。

図6-7　クラスタ構成の例

クライアント側のXMAP3クライアントでは，仮想ホストのXMAP3サーバに接続します（ホストAに起動しているXMAP3サーバに接続します）。

系切り替えが発生した場合，ホストAで動作していたXMAP3サーバおよびAPを終了させる必要があります。ホストBでXMAP3サーバが起動されると，自動的にXMAP3クライアントがホストBのXMAP3サーバと接続されます。

＜この節の構成＞

6.4.1　クラスタ構成でのサーバ側の環境設定

6.4.2　クラスタ構成でのクライアント側の環境設定

6.4.3　クラスタ構成での注意
