2.2.1 HiRDB Datareplicator，HiRDB Dataextractorとの連携
HiRDB Datareplicator，HiRDB Dataextractorと連携すると，レプリケーション機能が使用できるようになります。レプリケーション機能とは，分散配置したデータベースの内容をほかのデータベースに反映する機能のことです。レプリケーション機能を使用すると，データベースの情報をほかのシステムのデータベースに反映して，分散システム環境でのデータ管理を支援できます。なお，レプリケーション機能には次に示す二つの機能があります。
-
データ連動機能
-
データベース抽出・反映サービス機能
- 〈この項の構成〉
(1) データ連動機能
データ連動機能とは，メインフレームのDBMS又はほかのHiRDBシステムのデータベース更新情報を自動的に自ノードのHiRDBのデータベースに反映する機能です。データ連動機能を使用する場合は，HiRDBの関連製品であるHiRDB Datareplicatorが必要です。データ連動機能の特長を次に示します。
-
一定の時間間隔で，基幹データベースの更新内容を部門データベースに逐次反映します。これによって，基幹業務の最新データを部門データベースに利用できます。
-
基幹データベースから部分的にデータを抽出したり，基幹業務の更新情報の履歴を時系列順に部門データベースに反映したりできます。これによって，データウェアハウスに適したデータを提供できます。
- 注意事項
-
HiRDB DatareplicatorがサポートしていないHiRDBの機能を使用した場合，データ連動機能が使えなくなることがあります。また，列の属性によっては，HiRDBのデータ連動機能の対象とならない列があります。これらの詳細については，マニュアル「HiRDBデータ連動機能 HiRDB Datareplicator」を参照してください。また，最新の情報については，HiRDBのホームページで公開しているオンラインマニュアルを参照してください。
(2) データベース抽出・反映サービス機能
データベース抽出・反映サービス機能とは，メインフレームのDBMS又はほかのHiRDBシステムに蓄積したデータを自ノードのHiRDBのデータベースに移行する機能です。データベース抽出・反映サービス機能を使用する場合は，HiRDBの関連製品であるHiRDB Dataextractorが必要です。データベース抽出・反映サービス機能の特長を次に示します。
-
基幹データベースのある時点の情報を部門データベースに一括して反映します。これによって，部門データベースの表を初期作成したり，全データを最新の状態に更新したりできます。
-
データの抽出時に条件を指定することで，基幹データベースから部分的にデータを抽出し，各業務に適した部門データベースを作成できます。
-
データベース抽出・反映サービス機能を使うことで，データを抽出するUAPの作成，文字コード変換，ファイル転送などの作業が不要になります。
- 注意事項
-
列の属性によっては，HiRDBのデータ抽出・反映サービス機能の対象とならない列があります。データベース抽出・反映サービス機能の対象にならない列の属性については，マニュアル「データベース抽出・反映サービス機能 HiRDB Dataextractor」を参照してください。
(3) レプリケーション機能の適用例

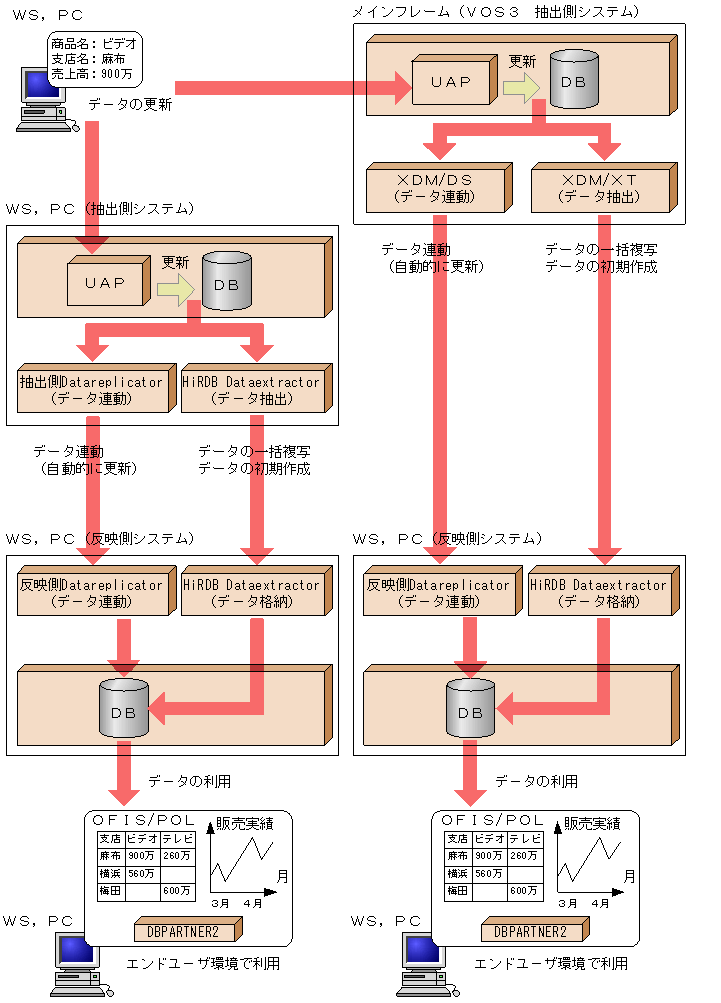

レプリケーション機能の適用例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU020010.GIF)
レプリケーション機能の適用例の詳細については，マニュアル「HiRDBデータ連動機能 HiRDB Datareplicator」，及び「データベース抽出・反映サービス機能 HiRDB Dataextractor」を参照してください。
(4) レプリケーション機能に必要な製品
(a) HiRDBのシステムで必要な製品
データ連動機能を使用するには，HiRDB Datareplicatorが必要です。データベース抽出・反映サービス機能を使用するには，HiRDB Dataextractorが必要です。ただし，相手側システムがRDB1 E2又はVOS1のPDM II E2の場合は，HiRDB Dataextractorは不要です。
(b) HiRDBとレプリケーション機能で連携できるDBMSの製品
HiRDBとレプリケーション機能で連携できるDBMSの製品を次の表に示します。
|
連携できるDBMSの 製品名（適用OS） |
必要なレプリケーション機能の製品 |
|
|---|---|---|
|
データ連動 |
データベース抽出・ 反映サービス機能 |
|
|
XDM/RD E2（VOS3） |
XDM/DS |
XDM/XT |
|
XDM/SD E2（VOS3） |
||
|
ADM（VOS3） |
VOS3 Database Datareplicator 又はXDM/DS |
|
|
PDM II E2（VOS3）※1 |
VOS3 Database Datareplicator 又はXDM/DS |
|
|
ファイル転送プログラム※2 |
||
|
PDM II E2（VOS1） |
ファイル転送プログラム※2 |
PDM II Dataextractor |
|
TMS-4V/SP（VOS3） |
VOS3 Database Datareplicator 又はXDM/DS |
XDM/XT |
|
RDB1 E2（VOS1） |
ファイル転送プログラム※2 |
RDB1 Dataextractor |
- 注※1
-
VOS3のPDM II E2の場合，データ連動製品を使用してデータ連動をすることも，ファイル転送プログラムを使ってデータ連動をすることもできます。
- 注※2
-
ファイル転送プログラムとしてXFITとXFITの関連製品が必要です。詳細については，マニュアル「HiRDBデータ連動機能 HiRDB Datareplicator」及び該当するマニュアルを参照してください。
(5) データ連動機能を使用する場合のHiRDBの環境設定
データ連動機能を使用する場合（HiRDBのデータベースの更新に連動してデータを抽出する場合だけ）は，HiRDBシステム定義の次に示すオペランドを指定する必要があります。
-
pd_rpl_hdepath：抽出側HiRDB Datareplicator運用ディレクトリ名を指定します。
-
pd_rpl_init_start：HiRDB連携機能の開始時期を指定します。
-
pd_log_rpl_no_standby_file_opr：システムログファイルがスワップ先にできない状態になった場合の運用方法を指定します。
