BS1000のハードウェア構成を次の図に示します。

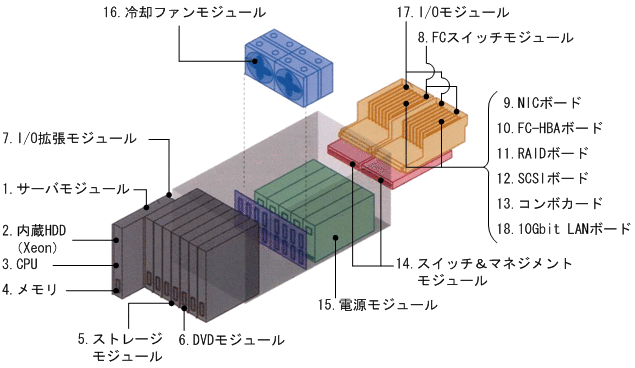

図A-1　ハードウェア構成（BS1000）

BS1000で抜挿または交換できるハードウェアと，抜挿時または交換時の設定手順の参照先を次の表に示します。

表A-1　抜挿または交換できるハードウェアと設定手順の参照先（BS1000）

項番	種別	図A-1の 番号	部位	設定手順の参照先
				抜挿時	交換時
1	モジュール	1	サーバモジュール	付録A.3(1)	付録A.3(2)※
2		5	ストレージモジュール	付録A.3(1)	付録A.3(1)
3		6	DVDモジュール	付録A.3(1)	付録A.3(1)
4		7	I/O拡張モジュール	付録A.3(1)	付録A.3(1)
5		8	FCスイッチモジュール	−	−
6		14	スイッチ&マネジメントモジュール	−	付録A.3(3)
7		15	電源モジュール	−	−
8		16	冷却ファンモジュール	−	−
9		17	I/Oモジュール	−	−
10	単体部品	2	内蔵HDD（Xeon）	付録A.3(1)	付録A.3(1)
11		3	CPU	付録A.3(1)	付録A.3(1)
12		4	メモリ	付録A.3(1)	付録A.3(1)
13	PCIボード	9	NICボード	付録A.3(7)	付録A.3(4)※
14		10	FC-HBAボード	付録A.3(7)	付録A.3(5)
15		11	RAIDボード	付録A.3(7)	付録A.3(7)
16		12	SCSIボード	付録A.3(7)	付録A.3(7)
17		13	コンボカード	付録A.3(7)	付録A.3(6)※
18		18	10Gbit LANボード	付録A.3(7)	付録A.3(4)※

（凡例）

−：抜挿時または交換時の設定は不要

注※

保守員によるハードウェアの交換前に準備が必要です。「設定手順の参照先」に示す手順を参照し，準備をしてください。

BS320のハードウェア構成を次の図に示します。

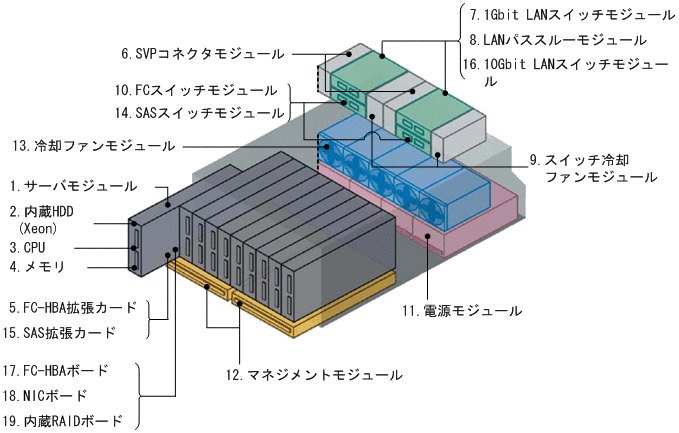

図A-2　ハードウェア構成（BS320）

BS320で抜挿または交換できるハードウェアと，抜挿時または交換時の設定手順の参照先を次の表に示します。

表A-2　抜挿または交換できるハードウェアと設定手順の参照先（BS320）

項番	種別	図A-2の 番号	部位	設定手順の参照先
				抜挿時	交換時
1	モジュール	1	サーバモジュール	付録A.3(1)	付録A.3(2)※
2		10	FCスイッチモジュール	−	−
3		14	SASスイッチモジュール	−	−
4		7	1Gbit LANスイッチモジュール	−	付録A.3(3)
5		16	10Gbit LANスイッチモジュール	−	付録A.3(3)
6		8	LANパススルーモジュール	−	−
7		6	SVPコネクタモジュール	−	−
8		12	マネジメントモジュール	−	−
9		11	電源モジュール	−	−
10		13	冷却ファンモジュール	−	−
11		9	スイッチ冷却ファンモジュール	−	−
12	単体部品	2	内蔵HDD（Xeon）	付録A.3(1)	付録A.3(1)
13		3	CPU	付録A.3(1)	付録A.3(1)
14		4	メモリ	付録A.3(1)	付録A.3(1)
15	拡張カード	5	FC-HBA拡張カード	付録A.3(1)	付録A.3(5)
16		15	SAS拡張カード	付録A.3(1)	付録A.3(1)
17	PCIカード	17	FC-HBAボード	付録A.3(7)	付録A.3(5)
18		18	NICボード	付録A.3(7)	付録A.3(4)※
19		19	内蔵RAIDボード	付録A.3(7)	付録A.3(7)

（凡例）

−：抜挿時または交換時の設定は不要

注※

保守員によるハードウェアの交換前に準備が必要です。「設定手順の参照先」に示す手順を参照し，準備をしてください。

BS2000のハードウェア構成を次の図に示します。

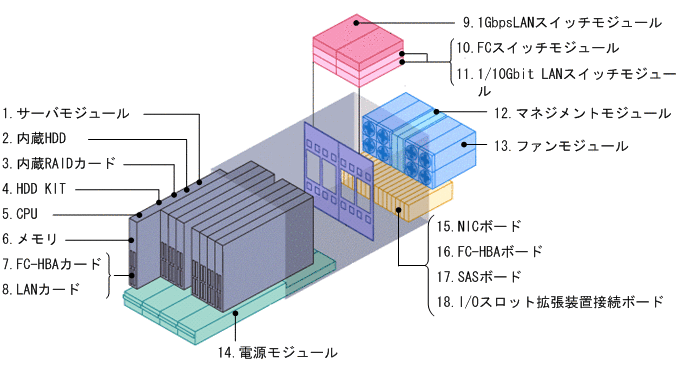

図A-3　ハードウェア構成（BS2000）

BS2000で抜挿または交換できるハードウェアと，抜挿時または交換時の設定手順の参照先を次の表に示します。

表A-3　抜挿または交換できるハードウェアと設定手順の参照先（BS2000）

項番	種別	図A-3の 番号	部位	設定手順の参照先
				抜挿時	交換時
1	モジュール	1	サーバモジュール	付録A.3(1)	付録A.3(2)※
2		9	1GbpsLANスイッチモジュール	−	付録A.3(3)
3		10	FCスイッチモジュール	−	−
4		11	1/10Gbit LANスイッチモジュール	−	付録A.3(3)
5		12	マネジメントモジュール	−	−
6		13	ファンモジュール	−	−
7		14	電源モジュール	−	−
8	単体部品	2	内蔵HDD	付録A.3(1)	付録A.3(1)
9		3	内蔵RAIDカード	付録A.3(1)	付録A.3(1)
10		4	HDD KIT	付録A.3(1)	付録A.3(1)
11		5	CPU	付録A.3(1)	付録A.3(1)
12		6	メモリ	付録A.3(1)	付録A.3(1)
13	PCIカード	15	NICボード	付録A.3(7)	付録A.3(4)※
14		16	FC-HBAボード	付録A.3(7)	付録A.3(5)
15		17	SASボード	付録A.3(7)	付録A.3(7)
16		18	I/Oスロット拡張装置接続ボード	付録A.3(7)	付録A.3(7)
17	拡張カード	7	FC-HBAカード	付録A.3(1)	付録A.3(5)
18		8	LANカード	付録A.3(1)	付録A.3(4)※

（凡例）

−：抜挿時または交換時の設定は不要

注※

保守員によるハードウェアの交換前に準備が必要です。「設定手順の参照先」に示す手順を参照し，準備をしてください。

BS500のハードウェア構成を次の図に示します。

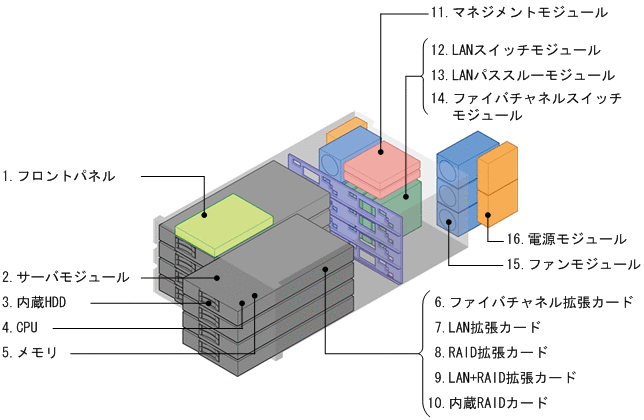

図A-4　ハードウェア構成（BS500）

BS500で抜挿または交換できるハードウェアと，抜挿時または交換時の設定手順の参照先を次の表に示します。

表A-4　抜挿または交換できるハードウェアと設定手順の参照先（BS500）

項番	種別	図A-4の 番号	部位	設定手順の参照先
				抜挿時	交換時
1	モジュール	1	フロントパネル	−	−
2		2	サーバモジュール	付録A.3(1)	付録A.3(2)※
3		11	マネジメントモジュール	−	−
4		12	LANスイッチモジュール	−	付録A.3(3)
5		13	LANパススルーモジュール	−	−
6		14	ファイバチャネルスイッチモジュール	−	−
7		15	ファンモジュール	−	−
8		16	電源モジュール	−	−
9	単体部品	3	内蔵HDD	付録A.3(1)	付録A.3(1)
10		4	CPU	付録A.3(1)	付録A.3(1)
11		5	メモリ	付録A.3(1)	付録A.3(1)
12	拡張カード	6	ファイバチャネル拡張カード	付録A.3(1)	付録A.3(5)
13		7	LAN拡張カード	付録A.3(1)	付録A.3(4)※
14		8	RAID拡張カード	付録A.3(1)	付録A.3(1)
15		9	LAN+RAID拡張カード	付録A.3(1)	付録A.3(4)※
16		10	内蔵RAIDカード	付録A.3(1)	付録A.3(1)

（凡例）

−：抜挿時または交換時の設定は不要

注※

保守員によるハードウェアの交換前に準備が必要です。「設定手順の参照先」に示す手順を参照し，準備をしてください。

IOEUのハードウェア構成を次の図に示します。

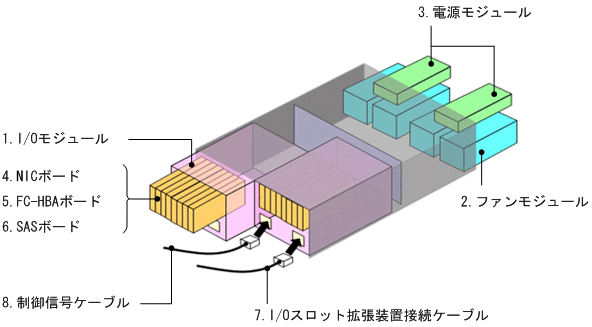

図A-5　ハードウェア構成（IOEU）

IOEUで抜挿または交換できるハードウェアと，抜挿時または交換時の設定手順の参照先を次の表に示します。

表A-5　抜挿または交換できるハードウェアと設定手順の参照先（IOEU）

項番	種別	図A-5の 番号	部位	設定手順の参照先
				抜挿時	交換時
1	モジュール	1	I/Oモジュール	−	−
2		2	ファンモジュール	−	−
3		3	電源モジュール	−	−
4	PCIカード	4	NICボード	−	付録A.3(4)※
5		5	FC-HBAボード	−	付録A.3(5)
6		6	SASボード	−	−
7	ケーブル	7	I/Oスロット拡張装置接続ケーブル	−	−
8		8	制御信号ケーブル	−	−

（凡例）

−：抜挿時または交換時の設定は不要

注※

保守員によるハードウェアの交換前に準備が必要です。「設定手順の参照先」に示す手順を参照し，準備をしてください。
