11.1.2　SSOクラスタシステムの物理構成

SSOのクラスタシステムは，アクティブ／スタンバイ構成の実行系および待機系の２ノードクラスタリングを構成します。

SSOで構成するクラスタシステムでは，各種定義ファイル，データベース，およびログファイルを共有ディスクに格納します。また，本来のデータがある実行系および待機系のディレクトリには，シンボリック・リンクを作成します。これによって，実行系で動作するSSOから共有ディスクにアクセスできるようになります。

ただし，待機系からは共有ディスクにアクセスできません。そのため，待機系ではSSOを起動できません。系切り替えを実施した場合，実行系からは共有ディスクにアクセスできなくなり，待機系から共有ディスクにアクセスできるようになります。

次に，クラスタ構成例を図に示します。

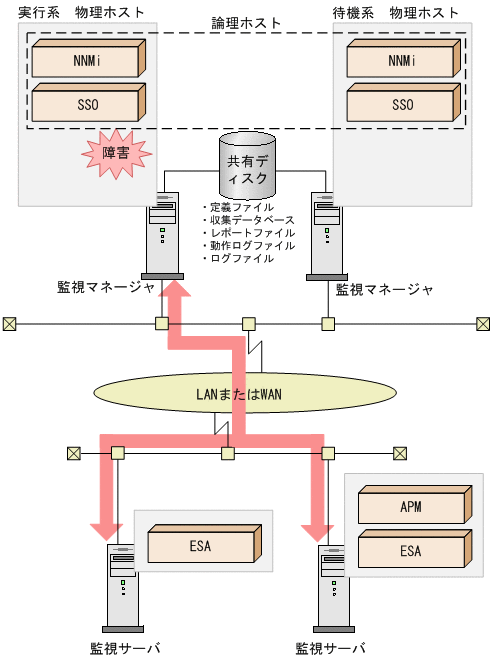

図11-1　クラスタ構成例

フェールオーバー（系切り替え）発生時には，異常が発生した実行系のSSOが停止し，待機系のSSOが起動します。

なお，デフォルトの構築手順でクラスタシステムを構築すると，SSOプロセスの異常終了はフェールオーバー発生の契機になりません。構築中に作成するクラスタ制御スクリプト，またはクラスタソフトを設定することによって，SSOプロセスの異常終了をフェールオーバー発生の契機にできます。クラスタ制御スクリプトとは，SSOプロセスを監視するスクリプトです。

SSOが分散構成の場合は，クラスタシステム構成を構築できません。
