JP1/Cm2/SNMP System Observer

2.4.9　表形式のレポートファイル

表形式のレポート部には，レポート詳細と表が表示されます。

＜この項の構成＞

(1)　サブリソース列−インスタンス行形式

(2)　インスタンス列−サブリソース行形式

(3)　インスタンス別表示形式

(4)　サブリソース別表示形式

(1)　サブリソース列−インスタンス行形式

表示する内容を次に示します。また，表示形式を図2-46に示します。

(a)　レポート詳細

収集対象サーバ名，単位，サブリソース名，インスタンス名が表示されます。

(b)　表

インスタンス名を行，サブリソース名を列として表示します。レポート結果として，レポート期間の最大値・最小値・平均値が表示されます。

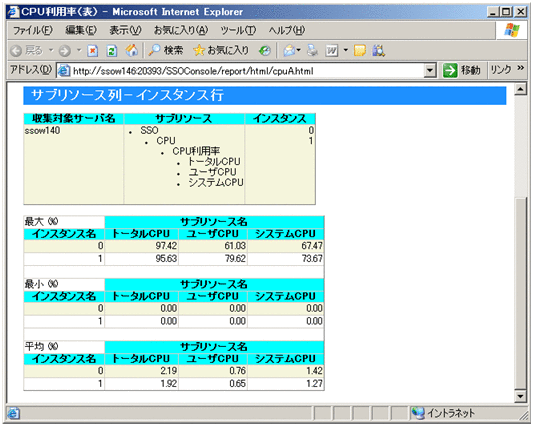

図2-46　サブリソース列−インスタンス行形式の表

(2)　インスタンス列−サブリソース行形式

表示する内容を次に示します。また，表示形式を図2-47に示します。

(a)　レポート詳細

収集対象サーバ名，単位，サブリソース名，インスタンス名が表示されます。

(b)　表

サブリソース名を行，インスタンス名を列として表示します。レポート結果として，レポート期間の最大値・最小値・平均値が表示されます。

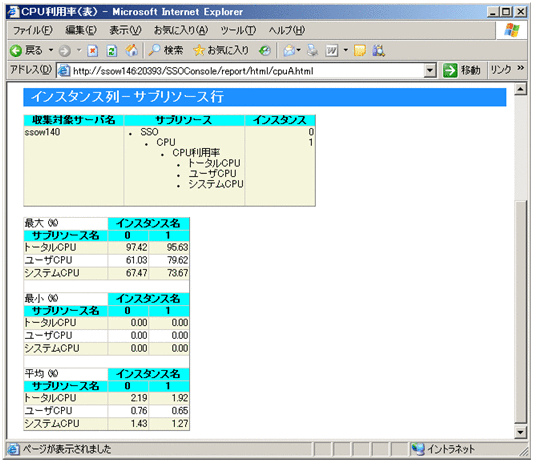

図2-47　インスタンス列−サブリソース行形式の表

(3)　インスタンス別表示形式

表示する内容を次に示します。また，表示形式を図2-48に示します。

(a)　レポート詳細

収集対象サーバ名，単位，サブリソース名，インスタンス名が表示されます。

(b)　表

サブリソース名を行の親カテゴリ，インスタンス名を行の子カテゴリとして表示します。レポート結果としては，レポート期間の最大値・最小値・平均値が表示されます。

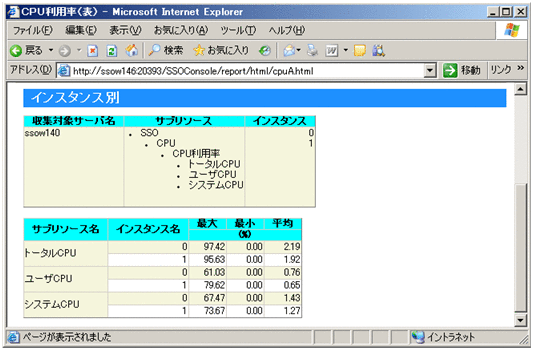

図2-48　インスタンス別表示形式の表

(4)　サブリソース別表示形式

表示する内容を次に示します。また，表示形式を図2-49に示します。

(a)　レポート詳細

収集対象サーバ名，単位，サブリソース名，インスタンス名が表示されます。

(b)　表

インスタンス名を行の親カテゴリ，サブリソース名を行の子カテゴリとして表示します。レポート結果としては，レポート期間の最大値・最小値・平均値が表示されます。

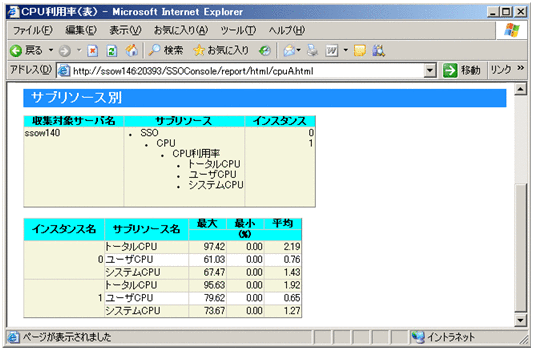

図2-49　サブリソース別表示形式の表
