円グラフ形式のレポート部には,レポート詳細,グラフおよびグラフ凡例表が表示されます。また,設定方法によって,統計情報をあわせて表示できます。図2-41に,その例を示します。

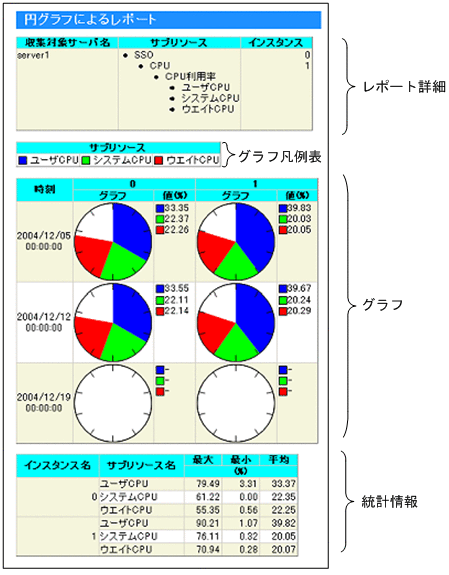

図2-41 グラフ出力例(円グラフ形式の場合)
レポートファイルで表示される内容について説明します。
- <この項の構成>
- (1) レポート詳細
- (2) グラフ凡例表
- (3) グラフ
- (4) 統計情報
(1) レポート詳細
収集対象サーバ名,サブリソース名,インスタンス名が表示されます。
(2) グラフ凡例表
グラフの表示色と,サブリソース名,またはインスタンス名に対応する凡例が表示されます。サブリソース別表示の場合,列はインスタンスで表示され,インスタンス別表示の場合,列はサブリソースで表示されます。
グラフ凡例表の列数は,グラフ表示詳細設定ウィンドウの[凡例表],またはレポート定義ファイルのgraph_legend_rowキーで指定できます。指定できる値の最大は100です。デフォルトは10です。
(3) グラフ
各サブリソース,およびインスタンスの値を円グラフ表示します。グラフは,グラフ枠,時刻,目盛,プロットタイプから構成されています。
表示形式は,レポートタイプ設定ウィンドウの[レポートの設定]の指定によって,インスタンス別表示,またはサブリソース別表示のどちらかになります。[レポートの設定]については「5.9.5 レポートタイプ設定ウィンドウ」を参照してください。また,インスタンス別表示,またはサブリソース別表示には,それぞれ値の割合を表示する方法,または基準値に対する割合を表示する方法を選択できます。
図2-42にサブリソース別表示を値の割合で表示するグラフ出力例を,図2-43にインスタンス別表示を値の割合で表示するグラフ出力例を,図2-44にサブリソース別表示を基準値に対する割合で表示するグラフ出力例を,図2-45にインスタンス別表示を基準値に対する割合で表示するグラフ出力例を示します。
図2-42 グラフ出力例(円グラフ形式(サブリソース別表示を値の割合で表示)の場合)

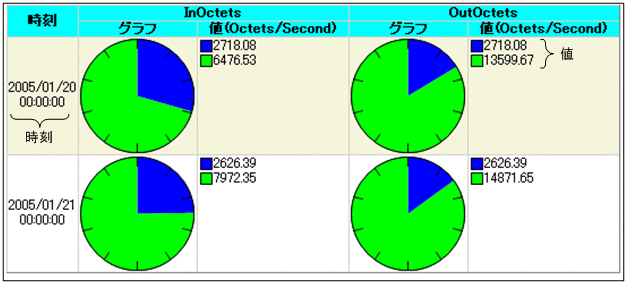

図2-43 グラフ出力例(円グラフ形式(インスタンス別表示を値の割合で表示)の場合)

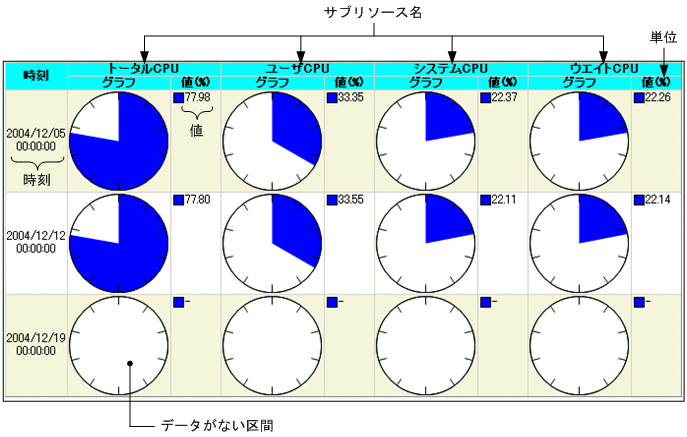

図2-44 グラフ出力例(円グラフ形式(サブリソース別表示を基準値に対する割合で表示)の場合)
図2-45 グラフ出力例(円グラフ形式(インスタンス別表示を基準値に対する割合で表示)の場合)
(a) グラフ枠
- 値の割合を表示する方法では,各サブリソース,またはインスタンスの絶対値の比を円グラフ表示します。基準値に対する割合を表示する方法では,ユーザが指定した基準値に対する,各サブリソース,またはインスタンスの絶対値の比を円グラフ表示します。
なお,基準値に対する割合で表示できるのは,レポートタイプ設定ウィンドウの[レポートの設定]で,[100%の値を指定する]がチェックされている場合,またはレポート定義ファイルのgraph_piechart_standardキーで,出力するときに100%である値を指定した場合だけです。[レポートの設定]については「5.9.5 レポートタイプ設定ウィンドウ」を,graph_piechart_standardキーについては「7.3.21(3) レポート条件の定義内容」を参照してください。
- グラフはグラフ間隔ごとに縦方向に並びます。
- 一つの円グラフ内に表示できる項目数は最大100です。
- データがない区間,およびデータがない個所は白色で表示します。
- 表示できる最大行数は,グラフ表示詳細設定ウィンドウの[グラフ],またはレポート定義ファイルのgraph_maxlineキーで指定した値になります。[グラフ]については「5.9.5(1)(c) 集合棒グラフ形式,積み上げ棒グラフ形式および円グラフ形式の場合」を,graph_maxlineキーについては「7.3.21(3) レポート条件の定義内容」を参照してください。
(b) 時刻
グラフ間隔ごとの時刻をyyyy/mm/dd hh:mm:ssの形式で表示します。
(c) 値
円グラフでは,値を数値表示します。各サブリソース,またはインスタンスとの対応は凡例にしたがいます。
(d) サブリソース名,またはインスタンス名
レポートタイプ設定ウィンドウの[レポートの設定]のグラフのタイプ,またはレポート定義ファイルのformatキーで指定した表示形式がサブリソース別表示の場合はサブリソース名が表示され,インスタンス別表示の場合はインスタンス名が表示されます。
[レポートの設定]については「5.9.5 レポートタイプ設定ウィンドウ」を,formatキーについては「7.3.21(3) レポート条件の定義内容」を参照してください。
(e) プロットタイプ
レポートタイプ設定ウィンドウの[レポートの設定]のプロットタイプ,またはレポート定義ファイルのplot_typeで指定したプロットタイプが表示されます。
[レポートの設定]については「5.9.5 レポートタイプ設定ウィンドウ」を,plot_typeキーについては「7.3.21(3) レポート条件の定義内容」を参照してください。
(4) 統計情報
レポート対象となるデータの各サブリソース,および各インスタンスの,最小値,最大値,平均値を数値で出力できます。
設定方法は,グラフ詳細設定ウィンドウの[統計情報],またはレポート定義ファイルで行います。[統計情報]については「5.9.5(1) グラフ表示詳細設定ウィンドウ」を,graph_statistics_infoキーについては「7.3.21(3) レポート条件の定義内容」を参照してください。デフォルト設定では出力されません。
出力できる統計情報の形式は,レポート出力の四つの表形式のうちから選択できます。グラフ表示の下に表示されます。
