2.4.5　ヒストグラム形式のレポートファイル

ヒストグラム形式のレポート部には，レポート詳細，ヒストグラム，およびグラフ凡例表が表示されます。図2-33に例を示します。

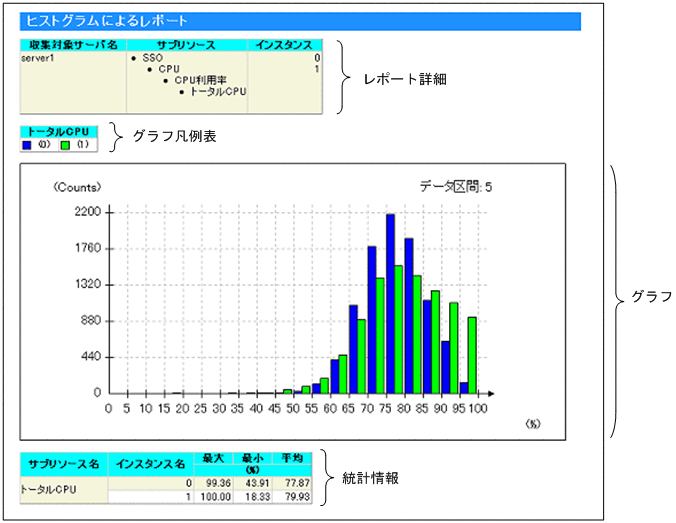

図2-33　HTML形式のレポートファイル（ヒストグラム形式）

レポートファイルで表示される内容について説明します。

＜この項の構成＞

(1)　レポート詳細

(2)　グラフ凡例表

(3)　グラフ

(1)　レポート詳細

収集対象サーバ名，サブリソース名，インスタンス名が表示されます。

(2)　グラフ凡例表

グラフの表示色と，サブリソース名，またはインスタンス名に対応する凡例が表示されます。表示する列数は，グラフ表示詳細設定ウィンドウの［凡例表］で指定した値，またはレポート定義ファイルのgraph_legend_rowキーに設定した値になります。表示できる最大列数は100です。デフォルトは10です。

(3)　グラフ

データ区間内のデータの個数をグラフに表示します。表示できる項目数は，最大8です。図2-34に，ヒストグラム形式のグラフ出力例を示します。

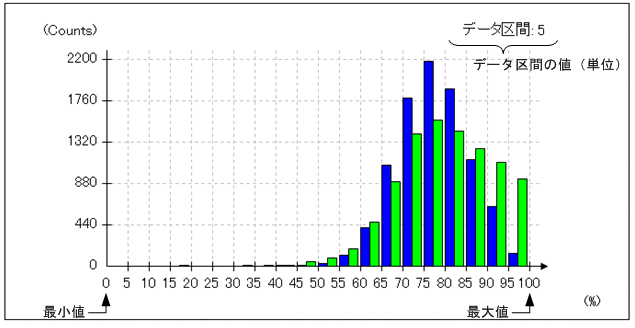

図2-34　グラフ出力例（ヒストグラム形式の場合）

(a)　グラフ枠

• 縦軸は各データ区間内のデータの個数を表します。下端は個数の最小値を表し，上端は個数の最大値を表します。目盛線の位置は，上端と下端を5等分した値となります。
• 横軸はデータの値を表します。左端がデータの最小値，右端がデータの最大値を表します。

(b)　データ区間

データ区間の値は，最大値と最小値の差を，データ区間の個数で割った値となります。データ区間の個数は，レポートタイプ設定ウィンドウの［レポートの設定］で指定します。［レポートの設定］については「5.9.5　レポートタイプ設定ウィンドウ」を参照してください。
