1.2.2　分散構成

監視サーバの数が1,000台以上の大規模なシステムを監視する場合，NNMiとSSOがそれぞれ別のサーバで稼働する分散構成を採ります。分散構成の例を次の図に示します。

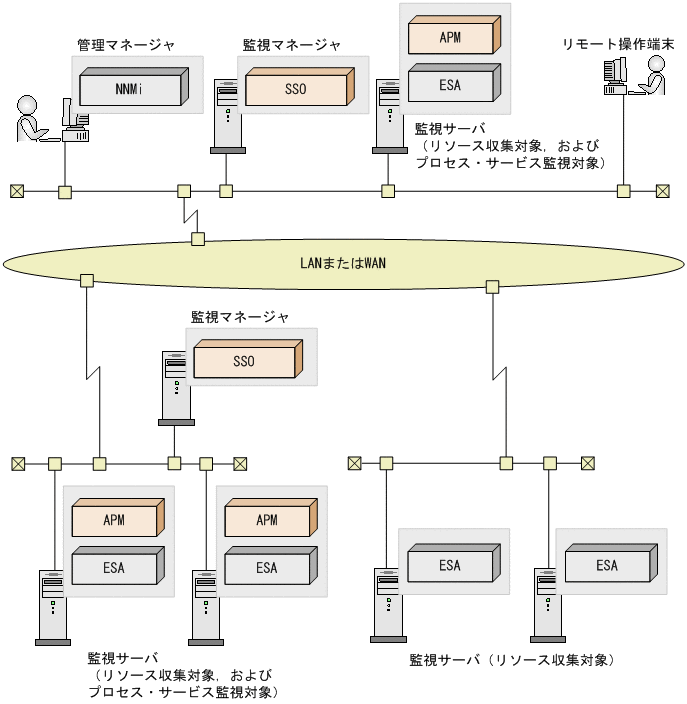

図1-2　システム構成（分散構成）

[図データ]

分散構成では，次に示す要素でシステムが構成されています。

管理マネージャ
NNMiが稼働するサーバです。SSOからインシデントとして通知された監視イベントを管理します。

監視マネージャ
SSOが稼働するサーバです。各監視サーバのシステムリソース情報を収集して監視したり，プロセス・サービスの監視を実行したりします。

監視サーバ
ESAおよびAPMが稼働するサーバです。
システムリソース情報の収集には，ESAなどのSNMPエージェントが必要です。プロセス・サービスの稼働状態の監視には，APMが必要です。

リモート操作端末
SSOコンソールを使用するためのWebブラウザ実行環境で，WindowsまたはLinuxマシンとなります。
