基本構成では,NNMiとSSOが同一サーバで稼働します。基本構成の例を次の図に示します。

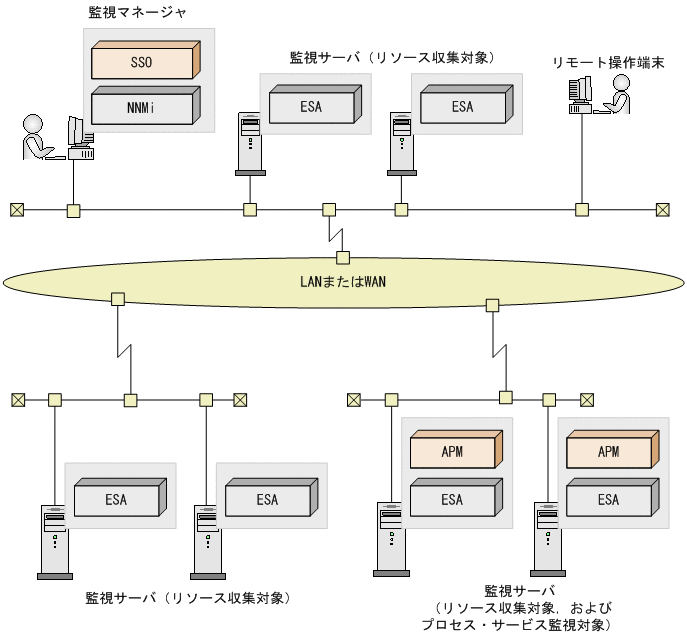

図1-1 システム構成(基本構成)
基本構成では,次に示す要素でシステムが構成されています。
- 監視マネージャ
- 監視サーバ
- リモート操作端末
- 監視マネージャ
- SSOおよびNNMiが稼働するサーバです。
- 各監視サーバのシステムリソース情報を収集して監視したり,プロセス・サービスの監視を実行したりします。
- 監視サーバ
- ESAおよびAPMが稼働するサーバです。
- システムリソース情報の収集には,ESAなどのSNMPエージェントが必要です。プロセス・サービスの稼働状態の監視には,APMが必要です。
- リモート操作端末
- SSOコンソールを使用するためのWebブラウザ実行環境で,WindowsまたはLinuxマシンとなります。
