15.1　［標準WSジョブ定義］ダイアログボックス

［標準WSジョブ定義］ダイアログボックスでは，標準WSジョブの動作を定義します。

このダイアログボックスには，次のタブがあります。

＜この節の構成＞
(1)　［基本］タブ
(2)　［オプション］タブ

(1)　［基本］タブ

［標準WSジョブ定義］ダイアログボックスの［基本］タブを次の図に示します。

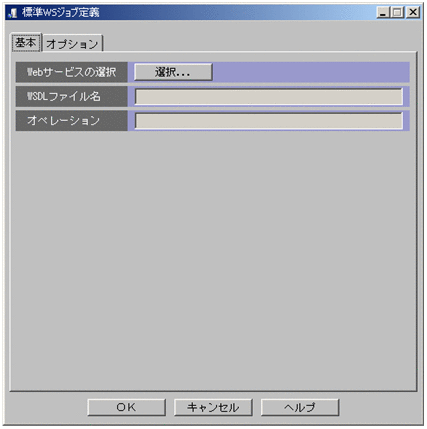

図15-1　［標準WSジョブ定義］ダイアログボックスの［基本］タブ（Webサービス選択前）

[図データ]

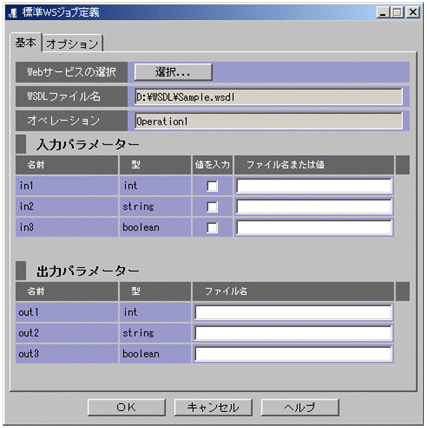

図15-2　［標準WSジョブ定義］ダイアログボックスの［基本］タブ（Webサービス選択後・単純型の場合）

[図データ]

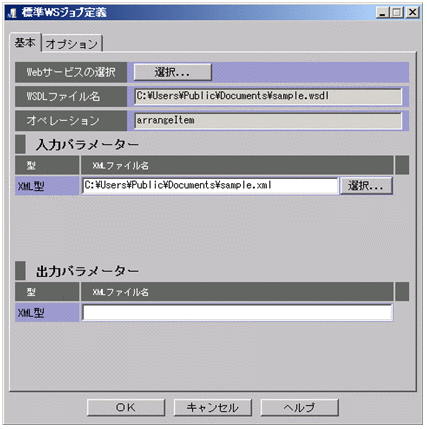

図15-3　［標準WSジョブ定義］ダイアログボックスの［基本］タブ（Webサービス選択後・複合型の場合）

[図データ]

表示項目について説明します。

［Webサービスの選択］（指定必須）
接続するWebサービスのWSDLファイルを指定します。
［選択］ボタンをクリックして，［Webサービス選択］ダイアログボックスからWSDLファイルを指定してください。

［WSDLファイル名］
［Webサービスの選択］で指定したWSDLファイル名がフルパスで表示されます。

［オペレーション］
［Webサービスの選択］で指定したWebサービスのオペレーション名が表示されます。

入力パラメーター（単純型の場合）（指定必須）
［Webサービス選択］ダイアログボックスで選択した，Webサービスのオペレーションに対応する入力パラメーターが表示されます。

［名前］
入力パラメーターの名前が表示されます。
名前は，WSDLファイルにある<wsdl:part>要素のname属性の値を指します。

［型］
入力パラメーターの型が表示されます。
型は，WSDLファイルにある<wsdl:part>要素のtype属性の値を指します。

［値を入力］
入力パラメーターの値を直接指定する場合は，チェックボックスにチェックを入れて，［ファイル名または値］に値を指定します。
ジョブ実行ホスト上のファイル（入力パラメーターファイル）から値を読み込む場合は，チェックボックスにチェックを入れないで，［ファイル名または値］に入力パラメーターファイル名を指定します。
次のケースに該当するときは，入力パラメーターファイルを指定します。
  • 1,023バイトを超える値を利用したい場合
  • string型のパラメーターに改行を含む値を指定したい場合
  • 標準WSジョブ全体での定義内容が許容サイズ（20,479バイト）を超える場合
入力パラメーターファイルについては，「9.4.1 入力パラメーターファイルの作成（単純型の場合）」を参照してください。

［ファイル名または値］
入力パラメーターの値を次のどちらかの方法で指定します。
  • ジョブ実行ホスト上のファイル（入力パラメーターファイル）から値を読み込む
  • 値を直接指定する
WSジョブ実行ホスト上のファイル（入力パラメーターファイル）から値を読み込む場合は，［値を入力］にチェックを入れないで，この項目に入力パラメーターファイル名を指定します。入力パラメーターファイル名は，フルパスで511バイト以内の文字列※で指定します。入力パラメーターファイルから値を読み込む場合，ファイルの合計サイズを1メガバイト以内にしてください。
注※
  • 255文字以内で指定してください。
  • WSジョブ実行ホストのOSがWindowsの場合，ドライブレターで始まる，ローカルフォルダを指定してください。ネットワークフォルダは指定できません。
なお，入力パラメーターファイルに設定できる文字コードは次のとおりです。
  • WSジョブ実行ホストのOSがWindowsの場合：Shift_JIS
  • WSジョブ実行ホストのOSがLinuxの場合：UTF-8
入力パラメーターファイルについては，「9.4.1 入力パラメーターファイルの作成（単純型の場合）」を参照してください。
　
入力パラメーターの値を直接指定する場合は，［値を入力］にチェックを入れて，この項目に値を指定します。入力パラメーターの値は，1〜1,023バイトの範囲で入力してください。指定できる文字コードは，制御コードを除くすべてのShift_JISです。
入力パラメーター値の入力方法をデータ型ごとに次の表に示します。

表15-1　データ型別 入力パラメーター値欄の入力方法

項番 データ型 入力内容 指定必須
1 base64Binary base64Binary変換前の値を入力します。Binaryデータを直接扱いたい場合は，値を直接入力するのではなく，次のファイル指定方式を利用します。
  1. Binaryデータをファイルに保存します。
  2. ジョブ定義で，パラメーターの値を指定する際に，［値を入力］チェックボックスにチェックしないで，入力パラメーターファイル名を指定します。
  3. 入力パラメーターファイルをWSジョブ実行ホストに配置します。
 △
2 boolean “true”または“false”を指定します。 ○
3 byte -128〜127の整数を半角で指定します。 ○
4 date 「YYYY/MM/DD」（西暦年/月/日）の形式で年月日を指定します。
「4けた/2けた/2けた」になるように，0詰めで入力してください。		 ○
5 dateTime 「YYYY/MM/DD△hh:mm:ssZZ」（西暦年/月/日△（半角スペース）時間:分:秒 タイムゾーン）の形式で指定してください。
「4けた/2けた/2けた△2けた:2けた:2けた タイムゾーン」になるように，0詰めで入力してください。
タイムゾーンは，+hhmm,-hhmmのどちらかの形式で指定してください。なお，タイムゾーンは省略できます。タイムゾーンを省略した場合，WSジョブ実行ホストのデフォルトのタイムゾーンが仮定されます。
なお，0001/01/01 23:59:00〜9999/12/31 00:00:59の範囲で指定してください。範囲外の値を指定すると，標準WSジョブの実行結果がエラーとなります。		 ○
6 decimal 数値を半角で指定してください。 ○
7 double 倍精度浮動小数点数の数値を半角で指定してください。
指数形式では指定（例：1.00e+10 ）できません。
倍精度浮動小数点数の精度（有効けた数16けた）以上の数値を指定した場合，値はジョブ実行時に近似値に変換されます。		 ○
8 float 単精度浮動小数点数の数値を半角で指定してください。
指数形式では指定（例：1.00e+10 ）できません。
単精度浮動小数点数の精度（有効けた数8けた）以上の数値を指定した場合，値はジョブ実行時に近似値に変換されます。		 ○
9 hexBinary hexBinary変換前の値を入力する。
Binaryデータを直接扱いたい場合は，値を直接入力するのではなく，次のファイル指定方式を利用します。
  1. Binaryデータをファイルに保存します。
  2. ジョブ定義で，パラメーターの値を指定する際に，［値を入力］にチェックしないで，入力パラメーターファイル名を指定します。
  3. 入力パラメーターファイルをWSジョブ実行ホストに配置します。
 △
10 int -2,147,483,648〜2,147,483,647の整数を半角で指定します。 ○
11 integer 整数値を半角で指定する。 ○
12 long -9,223,372,036,854,775,808〜9,223,372,036,854,775,807の整数を半角で指定します。 ○
13 QName 「{名前空間URI}ローカル部分」の形式で指定します。

例
名前空間：”http://aaa/bbb”，ローカル部分：”data”の場合「{http://aaa/bbb}data」と指定します。
ローカル部分および名前空間は省略できます。名前空間を省略する場合，”{“ と ”}” もあわせて省略します。		 △
14 short -32,768〜32,767の整数を半角で指定します。 ○
15 string 任意の文字列を指定します。ただし，改行は入力できません。入力がない場合，空文字として扱われます。改行を含む値を利用したい場合，入力パラメーターファイルを指定する方法に変更してください。 △

（凡例）
○：指定必須です。
△：指定は任意です。

　
［値を入力］にチェックを入れているが，［ファイルまたは値］の指定を省略した場合，次のように値がセットされます。

表15-2　［ファイルまたは値］の指定を省略した場合の仮定値

データ型 セットされる値
stringまたはQNameの場合 空文字がセットされます。
base64BinaryまたはhexBinaryの場合 0バイトのデータがセットされます。
上記以外の場合 何もセットされないため，エラーメッセージが表示されます。

入力パラメーター（複合型の場合）（指定必須）

［型］
「XML型」が表示されます。

［XMLファイル名］
XMLファイル名を511バイト以内で指定します。
［選択］ボタンをクリックして，［ファイルを開く］ダイアログボックスからXMLファイルを選択することもできます。

出力パラメーター（単純型の場合）
［Webサービス選択］ダイアログボックスで選択したWebサービスの，オペレーションに対応する出力パラメーターが表示されます。

［名前］
出力パラメーターの名前が表示されます。
名前は，WSDLファイルにある<wsdl:part>要素のname属性の値を指します。

［型］
出力パラメーターの型が表示されます。
型は，WSDLファイルにある<wsdl:part>要素のtype属性の値を指します。

［ファイル名］
この項目にファイル名を指定すると，オペレーションの出力メッセージを出力パラメーターファイルに保存できます。
出力パラメーターファイルを出力すると，後続のジョブへの引き継ぎとして利用することもできます。後続ジョブへの引き継ぎについては，「9.3.2 標準WSジョブの処理結果を後続ジョブに引き継ぐ」を参照してください。
出力パラメーターファイル名は，フルパスで511バイト以内の文字列※で指定します。
注※
  • 255文字以内で指定してください。
  • WSジョブ実行ホストのOSがWindowsの場合，ドライブレターで始まるローカルフォルダを指定してください。ネットワークフォルダは指定できません。
保存先は，WSジョブ実行ホスト内を指定してください。指定できる文字コードは，制御コードを除くすべてのShift_JISです。入力がない場合，出力パラメーターファイルは出力されません。出力パラメーターファイルの内容は，次の文字コードで出力されます。
  • WSジョブ実行ホストのOSがWindowsの場合：Shift_JIS
  • WSジョブ実行ホストのOSがLinuxの場合：UTF-8
出力パラメーターファイルの出力形式を次に示します。
  • パラメーターの型がstring以外の型の場合
    パラメーターの値は一行に出力されます。ファイルに改行コードは出力されません。出力フォーマットは，XML Schemaデータ型に対応するJavaのデータ型ObjectのtoString()メソッドを用いた値です。
    integer型のとき，サイズに制限がないパラメーターについては，1メガバイトまで出力できます。1メガバイトを超えるパラメーターの場合，出力パラメーターファイルは作成されません。
    base64Binary，hexBinary型のパラメーターのとき，バイナリデータをエンコードした文字列が出力されます。
    　
    （出力例1）パラメーターはint型，値が1,024の場合

1024
    　
  • パラメーターの型がstringの場合
    パラメーターの値が，そのままファイルに出力されます。改行コードについてもそのまま出力されます。1メガバイトを超えるパラメーターの場合，出力パラメーターファイルは作成されません。
    （出力例2）パラメーターはstring型，値が“あああ↓いいい↓ううう↓↓”の場合（↓：改行コード）

あああ↓
いいい↓
ううう↓
↓
　
  • パラメーターの型がdateTimeの場合
    パラメーターの値が「YYYY/MM/DD△hh:mm:ssZZ」(西暦年/月/日△（半角スペース）時間:分:秒 タイムゾーン）の形式で出力されます。
    （出力例3）パラメーターはdateTime型，値が日本時間で2007/05/22 12:00:00の場合

2007/05/22 12:00:00+0900
　
出力メッセージのデータ内容と，出力パラメーターファイルに出力するデータの関係を表に示します。

表15-3　出力メッセージのデータとファイル出力内容

データ型 出力メッセージのデータの内容
null 空文字
xsd:string − 空の出力パラメーターファイルが作成されます
string以外のXMLスキーマ型 − −

（凡例）−：出力パラメーターファイルは作成されません。


出力パラメーター（複合型の場合）

［型］
「XML型」が表示されます。

［XMLファイル名］
この項目にファイル名を指定すると，オペレーションの出力メッセージを出力パラメーターファイルに保存できます。複合型の場合，出力パラメーターファイルはXML形式で出力されます。
出力パラメーターファイルを出力すると，後続のジョブへの引き継ぎとして利用することもできます。後続ジョブへの引き継ぎについては，「9.3.2 標準WSジョブの処理結果を後続ジョブに引き継ぐ」を参照してください。
出力パラメーターファイル名は，フルパスで511バイト以内の文字列※で指定します。
注※
  • 255文字以内で指定してください。
  • WSジョブ実行ホストのOSがWindowsの場合，ドライブレターで始まるローカルフォルダを指定してください。ネットワークフォルダは指定できません。
保存先は，WSジョブ実行ホスト内を指定してください。指定できる文字コードは，制御コードを除くすべてのShift_JISです。入力がない場合，出力パラメーターファイルは出力されません。出力パラメーターファイルの内容は，次の文字コードで出力されます。
  • WSジョブ実行ホストのOSがWindowsの場合：Shift_JIS
  • WSジョブ実行ホストのOSがLinuxの場合：UTF-8

(2)　［オプション］タブ

［標準WSジョブ定義］ダイアログボックスの［オプション］タブを次の図に示します。

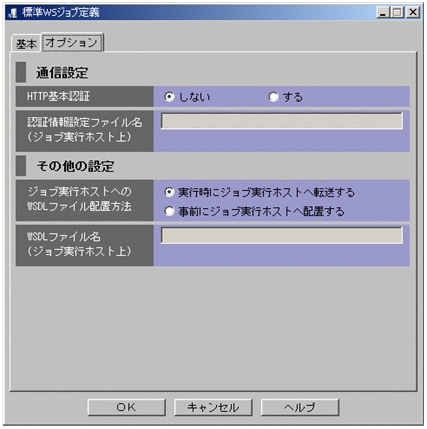

図15-4　［標準WSジョブ定義］ダイアログボックスの［オプション］タブ

[図データ]

表示項目について説明します。

通信設定

［HTTP基本認証］
HTTP基本認証を実施するかどうかを選択します。

［認証情報設定ファイル名（ジョブ実行ホスト上）］
認証情報設定ファイルは，標準WSジョブによるWebサービスの接続で，HTTP基本認証を利用する場合に作成しておくファイルです。ここには，認証情報設定ファイル名を指定します。認証情報設定ファイル名は，フルパスで511バイト以内の文字列※で指定します。
注※
  • 255文字以内で指定してください。
  • WSジョブ実行ホストのOSがWindowsの場合，ドライブレターで始まる，ローカルフォルダを指定してください。ネットワークフォルダは指定できません。
指定できる文字コードは，制御コードを除くすべてのShift_JISです。
認証情報設定ファイルについては，次の個所を参照してください。

その他の設定

［ジョブ実行ホストへのWSDLファイル配置方法］
標準WSジョブの実行時に，WSDLファイルをジョブ実行ホストへ転送するか，事前にWSジョブ実行ホストへ配置するかを選択します。「実行時にジョブ実行ホストへ転送する」を選択する場合，次の点に注意してください。
  • 標準WSジョブの実行時，WSDLファイルの転送に時間が掛かります。標準WSジョブをより高速に実行したい場合は，事前にWSジョブ実行ホストへWSDLファイルを配置することをお勧めします。

［WSDLファイル名（ジョブ実行ホスト上）］
［ジョブ実行ホストへのWSDLファイル配置方法］で，「事前にジョブ実行ホストへ配置する」を選択している場合に，WSジョブ実行ホストに配置するWSDLファイル名を指定します。WSDLファイル名は，フルパスで511バイト以内の文字列※で指定します。
注※
  • 255文字以内で指定してください。
  • WSジョブ実行ホストのOSがWindowsの場合，ドライブレターで始まるローカルフォルダを指定してください。ネットワークフォルダは指定できません。
指定できる文字コードは，制御コードを除くすべてのShift_JISです。
