12.13　［変換フォーマット定義］ダイアログ

［変換フォーマット定義］ダイアログでは，新しく変換フォーマットを追加したり，定義済みの変換フォーマットを編集したりします。

［変換フォーマット定義］ダイアログを次の図に示します。

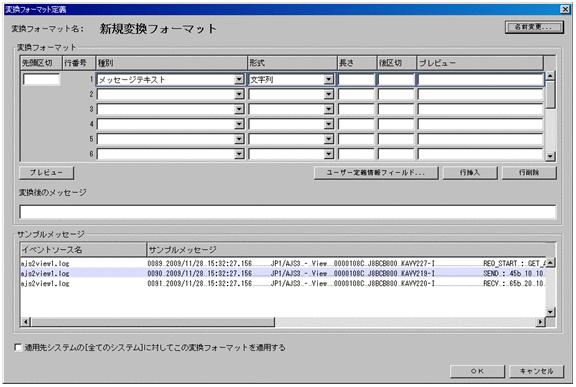

図12-22　［変換フォーマット定義］ダイアログ

表示項目を次に示します。

「変換フォーマット名」

定義している変換フォーマット名が表示されます。

［名前変更］ボタン

変換フォーマット名を変更する場合にクリックします。

クリックすると，［変換フォーマット名変更］ダイアログが表示されます。

「変換フォーマット」

変換フォーマットを定義します。

「先頭区切」

メッセージテキストの前に，区切り情報が必要な場合に32バイト以内の文字列で指定します。デフォルトは空白です。

「行番号」

要素の行番号が表示されます。

「種別」

変換したメッセージに出力する要素種別を選択します。

一つの変換フォーマットの定義内で，同じ要素種別を複数選択できます。

項目	意味
空白	未選択の状態です。
メッセージテキスト	メッセージ本文です。
メッセージID	メッセージIDです。
日時	日付（年／月／日）と時刻（時／分／秒）を合わせた情報です。
日付	日付（年／月／日）だけの情報です。
年	年だけの情報です。
月	月だけの情報です。
日	日だけの情報です。
曜日	曜日だけの情報です。
時刻	時刻（時／分／秒）だけの情報です。
時	時だけの情報です。
分	分だけの情報です。
秒	秒だけの情報です。
情報フィールド1〜15	日付情報，メッセージID，メッセージテキスト以外の情報です。
ユーザー定義情報フィールド1〜15	日付情報，メッセージID，メッセージテキスト以外の情報です。任意のフィールド名を設定できます。

「形式」

区切り情報によってメッセージを分割する要素の形式を選択します。

「種別」で選択した要素によって選択できる形式が変わります。「種別」と選択できる形式を次に示します。

種別	選択できる形式
−	空白（未選択の状態）
メッセージテキスト	文字列
メッセージID	文字列
日時	YYYY/MM/DD hh:mm:ss
	YYYY-MM-DD hh:mm:ss
日付	YYYY/MM/DD
	YYYY-MM-DD
	YY/MM/DD
	DD/MMM/YYYY
時刻	hh:mm:ss
	hh:mm:ss.sss
	hh:mm:ss.ssssss
曜日	DDD（英字3文字）
	漢字1文字
年	YYYY
	YY
	和暦（英字）
	和暦（漢字）
月	MM
	MMM（英字3文字）
日	DD
時	hh
分	mm
秒	ss
	ss.sss
	ss.ssssss
情報フィールド1〜15	文字列
ユーザー定義情報フィールド1〜15	文字列

「長さ」

変換したメッセージの各要素の出力カラム位置をそろえる場合に，各要素の文字列長を1〜1,023までの数値で指定します。

「後区切」

メッセージを分割する際に，要素と要素の間，またはメッセージの終端の区切り情報を32バイト以内の文字列で指定します。

「プレビュー」

「サンプルメッセージ」から選択したメッセージを要素単位に分割した内容が表示されます。基本フォーマット定義で定義した日付情報の種別／形式を変換後変換フォーマット定義で変更している場合は，日付変換後の内容で表示されます。

［プレビュー］ボタン

「サンプルメッセージ」でサンプルメッセージを選択してクリックすると，選択したサンプルメッセージを変換フォーマットに設定されている内容に従って分割した文字列を「プレビュー」に表示します。また，分割したメッセージを合成したものを「変換後のメッセージ」に表示します。

［基本フォーマット定義］ダイアログの［フィールド設定］タブに設定した値については，サンプルメッセージ中には値がないため，次の値が表示されます。

• フィールドの種別が，情報フィールドまたはユーザー定義情報フィールドの場合は設定した属性名がそのまま表示されます。
  ただし，次の表に示すものについては，属性名とは異なるものが表示されます。


  フィールドに割り当てた情報		表示される値
  取得元種別	取得情報
  基本属性	登録時刻	プレビュー実行時のJP1/IM - MO Assistantがインストールされているマシンの時刻
  	到着時刻
  拡張属性（共通情報）	開始時刻
  	終了時刻

• フィールドの種別が日時の場合は，プレビュー実行時のJP1/IM - MO Assistantがインストールされているマシンの時刻を，変換フォーマット定義で指定した形式（YYYY/MM/DD hh:mm:ssなど）に変換した文字列が表示されます。

［ユーザー定義情報フィールド］ボタン

ユーザー定義情報フィールド名を確認または変更する場合にクリックします。クリックすると，［ユーザー定義情報フィールド一覧］ダイアログが表示されます。

［行挿入］ボタン

要素を挿入します。

［行削除］ボタン

選択した位置の要素を削除します。

「変換後のメッセージ」

分割したメッセージを合成したものが表示されます。

「サンプルメッセージ」

定義されているすべてのイベントソースのサンプルメッセージが表示されます。最初にイベントソース50件分に相当するサンプルメッセージ（最大150件）が表示されます。それ以上は，表示する際に，イベントソース50件分ずつ，対応するサンプルメッセージが取得され，追加されます。

［適用先システムの［全てのシステム］に対してこの変換フォーマットを適用する］

このダイアログで定義している変換フォーマットを適用先システム「全てのシステム」で選択する場合にチェックします。

すでに別の変換フォーマットが「全てのシステム」で選択されていた場合は，チェックされていない状態になります。

注意事項

09-10以降のバージョンのJP1/IM - MO Assistantから09-10以前のJP1/IM - MOに接続している場合，［ユーザー定義情報フィールド］ボタンは非活性になります。
