3.2.2　JP1/IM - MOのシステム構成

JP1/IM - MOを導入するシステム環境に応じて，システム構成を検討してください。

＜この項の構成＞
(1)　統合マネージャーと同一サーバに導入する場合
(2)　統合マネージャーと別のサーバに導入する場合
(3)　統合マネージャーが階層化された大規模システムに導入する場合

(1)　統合マネージャーと同一サーバに導入する場合

統合マネージャーとJP1/IM - MOを同一サーバ内に構築できます。この場合，JP1/IM - ManagerとJP1/IM - MOの前提OSが一致している必要があります。

統合マネージャーと同一サーバに導入する場合のシステム構成例を次の図に示します。

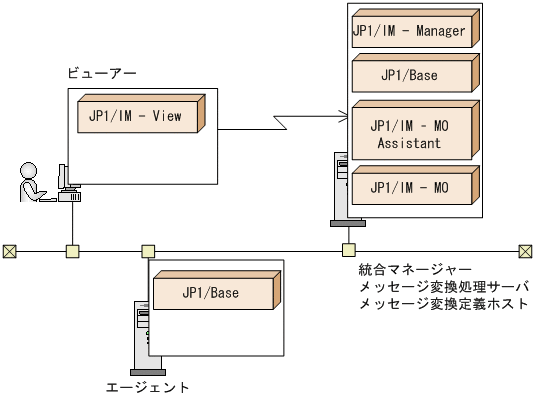

図3-1　統合マネージャーと同一サーバに導入する場合のシステム構成例

[図データ]

この場合，統合マネージャー，メッセージ変換処理サーバおよびメッセージ変換定義ホストを同一ホストで構成します。

(2)　統合マネージャーと別のサーバに導入する場合

統合マネージャーとJP1/IM - MOを別サーバに構築できます。JP1/IM - ManagerとJP1/IM - MOの前提OSが一致していない場合や，JP1/IM - Managerがインストールされているサーバの負荷を減らしたい場合などにこの構成で構築してください。

統合マネージャーと別のサーバに導入する場合のシステム構成例を次の図に示します。

図3-2　統合マネージャーと別のサーバに導入する場合のシステム構成例

[図データ]

この場合，統合マネージャー，メッセージ変換処理サーバおよびメッセージ変換定義ホストを別ホストで構成します。そのため，JP1/IM - MOの環境設定で接続するJP1/IM - Managerのホスト名を登録する必要があります。JP1/IM - Managerのホスト名登録の詳細については，「4.3.5(3)　JP1/IM - Managerのホスト名の登録」を参照してください。

(3)　統合マネージャーが階層化された大規模システムに導入する場合

一つのJP1/IM - MOが処理できるメッセージの発行元の定義数は，JP1/IM - MOのデータベース容量によって異なります。JP1/IM - MOを導入しているホストのディスク所要量に余裕がなかったり，データベースを最大サイズに指定してしまったりして，データベース容量を増やせない場合には，拠点マネージャーごとにJP1/IM - MOを導入してください。統合マネージャーが階層化された大規模システムにJP1/IM - MOを導入する場合のシステム構成例を次の図に示します。

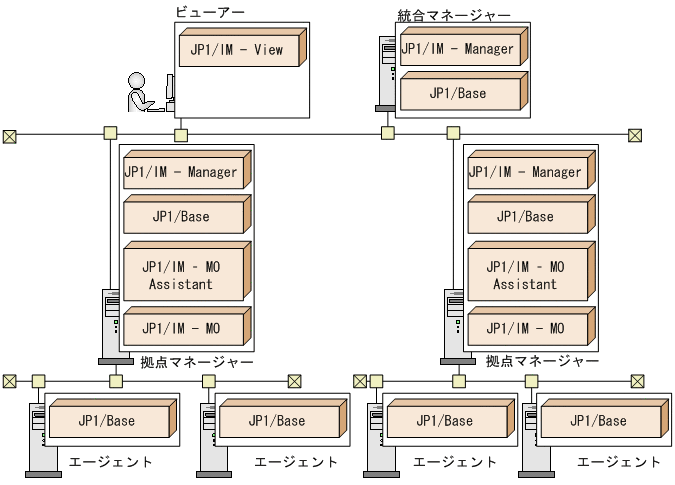

図3-3　統合マネージャーが階層化された大規模システムに導入する場合のシステム構成例

[図データ]

この構成の場合，拠点マネージャーごとに変換されたメッセージが統合マネージャーに収集され，統合マネージャーでメッセージを一括管理できます。
