複数のネットワークに分かれている環境の例を次に示します。

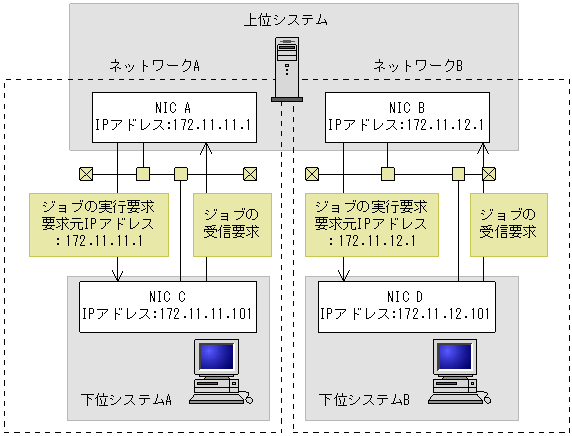

図6-3　複数のネットワークに分かれている環境の例

複数のネットワークに分かれている環境でも，ジョブの実行要求に，要求元の上位システムのIPアドレスが格納されているため，クライアントは正しいあて先にジョブの受信要求を送信できます。

ただし，このような環境でJP1/NETM/DMを運用するには，TCPプロトコルによる接続であることが必要です。各PCのJP1/NETM/DMのセットアップで［通信関連］パネルの「起動プロトコル」の項目に「TCPプロトコル」を選択してください。設定方法の詳細については，マニュアル「構築ガイド」の「5.2.2　［通信関連］パネル」を参照してください。

ネットワークが多重化されている環境の例を次に示します。

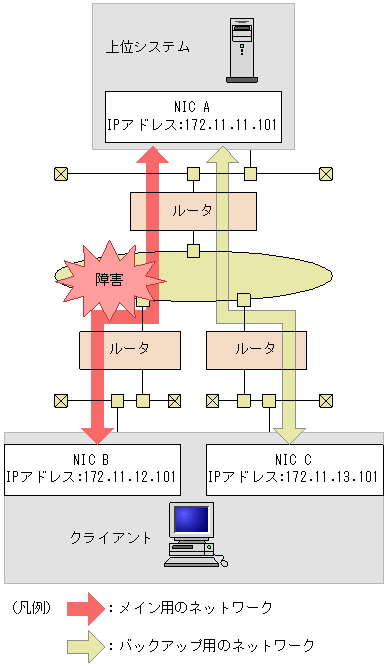

図6-4　ネットワークが多重化されている環境の例

ネットワークが多重化されている環境の場合，通常はメインのネットワークを使い，トラブルが発生した場合などには，バックアップのネットワークに切り替えて使うという運用が考えられます。また，JP1/NETM/DMが使用する通信回線は，メインのネットワークだけに限定して使用するという運用も考えられます。

このような運用に対応するには，各PCのクライアントのセットアップで，ネットワークアダプタの優先順位を設定する必要があります。セットアップの［通信関連］パネルの「複数のネットワークアダプタを設定する」を設定してください。設定方法の詳細については，マニュアル「構築ガイド」の「5.2.1　［接続先］パネル」を参照してください。
