JP1/Automatic Job Management System 2 操作ガイド
［ジョブネットモニタ］ウィンドウは，ジョブネットの実行状態と実行結果を監視するウィンドウです。
［ジョブネットモニタ］ウィンドウの表示方法を次に示します。
- ［JP1/AJS2 - View］ウィンドウで，［表示］−［ジョブネットモニタ］−［状態］，［結果］，または［次回予定］を選択する。
- ［デイリースケジュール（階層表示）］ウィンドウで，［表示］−［ジョブネットモニタ］を選択する。
- ［デイリースケジュール（全ジョブ表示）］ウィンドウで，［表示］−［ジョブネットモニタ］を選択する。
- ［マンスリースケジュール］ウィンドウで，［表示］−［ジョブネットモニタ］を選択する。
［ジョブネットモニタ］ウィンドウを次の図に示します。

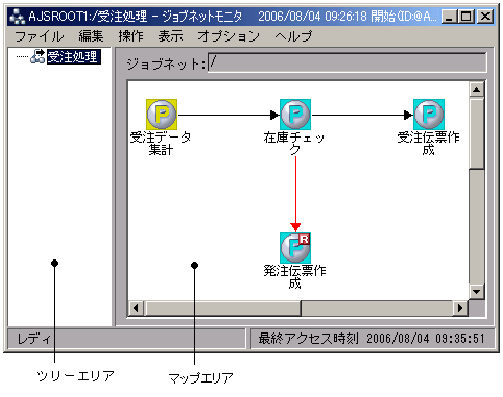

図13-190 ［ジョブネットモニタ］ウィンドウ
表示項目について説明します。
- ツリーエリア
- 定義中のジョブネットが階層で表示されます。
- マップエリア
- ツリーエリアで選択したジョブネットの中の情報が表示されます。
- ［オプション］−［壁紙の設定］でユニットごとに壁紙を設定している場合，またはカスタマイズにより壁紙を設定している場合は，壁紙画像が背景に表示されます。詳細については，「13.4.6 ［壁紙の設定］ダイアログボックス」，および「10.5.5 マップエリアの背景イメージを変更する」を参照してください。
- ［環境設定］ダイアログボックスの［エディタ・モニタ］タブで［ユニット名の改行］を［指定する］と設定している場合は，ユニット名の改行位置を指定できます。また，［環境設定］ダイアログボックスの［エディタ・モニタ］タブで［コメントの表示］を［する］と設定している場合は，ユニット名の下に詳細定義ダイアログボックスで設定されているコメントが続けて表示されます。詳細については，「13.3.27 ［環境設定］ダイアログボックス」を参照してください。
- ［ジョブネット］
- マップエリアに表示中のジョブネット名称が相対名称，または完全名で表示されます。ジョブネット名称を相対名称，完全名のどちらで表示するかについては，ajs2view_opt.confファイルで設定します。詳細については，「10.5 ［ジョブネットエディタ］ウィンドウのカスタマイズ」を参照してください。
- ＜この節の構成＞
- 13.8.1 メニューコマンド一覧
- 13.8.2 ［ジョブネットモニタ］ウィンドウの画面遷移
- 13.8.3 ［モニタ詳細−［アイコン名］］ダイアログボックス
