JP1/Automatic Job Management System 2 操作ガイド

8.1.2　1か月単位で表示する

ジョブネットやジョブの実行予定・実行状態を月単位で確認する手順を次に示します。

1. ［JP1/AJS2 - View］ウィンドウのツリーエリアで，ジョブグループ（実行予定・実行状態を確認したいジョブネットを管理するジョブグループ）をクリックする。
   クリックしたジョブグループが選択状態で表示されます。
   ルートジョブネットがリストエリアに表示されます。

2. 操作対象のジョブネットのルートジョブネットをクリックし，［表示］−［マンスリースケジュール］を選択する。
   ［マンスリースケジュール］ウィンドウが表示されます。

3. スケジュールエリアおよび実行結果リストで，ジョブネットやジョブの実行予定・実行状態を確認する。
   スケジュールエリアおよび実行結果リストの見方を次に示します。

   • スケジュールエリアには，ジョブネットの1世代分の実行を表す四角，および丸が表示されます。ジョブネットが計画実行登録または即時実行登録された場合は四角が，確定実行登録された場合は丸が表示されます。四角および丸の色は，ジョブネットの実行予定・実行状態を表します。四角および丸の色の意味については，「13.6 ［デイリースケジュール］ウィンドウ」を参照してください。また，四角および丸の色は，［環境設定］ダイアログボックスで変更できます。色の変更については，「13.3.27 ［環境設定］ダイアログボックス」を参照してください。
   • 一つのジョブネットが1日間に複数回実行された場合，スケジュールエリアの四角および丸は，その日の最後の実行世代の状態を表します。
   • 実行結果リストには，ツリーエリアで選択状態のジョブネットまたはジョブの情報（名称，実行開始日時，実行終了日時，実行予定・実行状態）が一覧で表示されます。四角または丸をクリックすると，実行結果リストの対応する情報の行が選択状態で表示されます。
     なお，日付や曜日の部分をクリックすると，選択枠内にあるすべての四角または丸の情報が表示されます。

   • スケジュールエリアの選択枠を移動させて，過去や未来の情報を表示することもできます。選択枠を移動するには，選択枠を移動したい位置でクリックします。
   • 各実行世代について，スケジュールを確認できます。スケジュールエリアの四角か丸，または実行結果リストの行をクリックし，［表示］−［詳細情報］を選択すると，［詳細スケジュール］ダイアログボックスが表示されます。
   • 実行開始遅延または実行終了遅延が発生した場合は，スケジュールエリアの四角または丸の枠が太線で表示されます。

実行予定・実行状態の確認例

ジョブネット「net13」の実行予定・実行状態の確認例を次に示します。

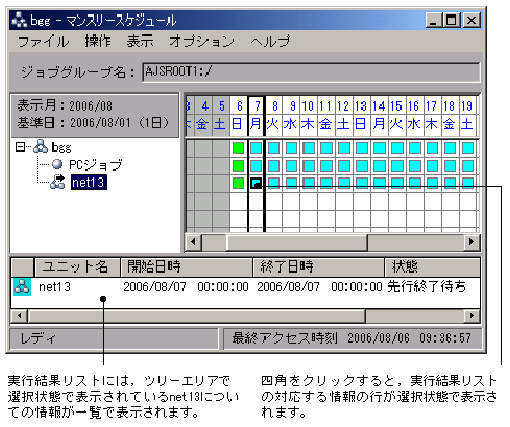

図8-2　ジョブネットの実行予定・実行状態の確認例（月単位での確認）

補足事項

スケジュールエリアおよび実行結果リストに実行予定・実行状態が表示されない場合は，次の操作を試してください。

• ［表示］−［最新情報に更新］を選択し，最新の情報を表示する。
  ［マンスリースケジュール］ウィンドウの情報は，自動的には更新されません。

• ［表示］−［表示月変更］−［翌月］，［前月］，または［指定月］を選択し，実行予定がある月の情報をウィンドウに表示する。
  ［マンスリースケジュール］ウィンドウには，通常，当月についての情報が表示されます（当月について，そのジョブネットが含まれるジョブグループに定義された基準日からの実行予定・実行状態が表示されます）。したがって，当月に実行予定がない場合，実行予定がウィンドウに表示されないため，実行予定のある月の情報をウィンドウに表示する必要があります。
