8.1.1　1日単位で表示する

ジョブネットやジョブの実行予定・実行状態を日単位で確認する手順を次に示します。

1. ［JP1/AJS2 - View］ウィンドウのツリーエリアで，ジョブグループ（実行予定・実行状態を確認したいジョブネットを管理するジョブグループ）をクリックする。
   クリックしたジョブグループが選択状態で表示されます。
   ルートジョブネットがリストエリアに表示されます。

2. 操作対象のジョブネットのルートジョブネットをクリックし，［表示］−［デイリースケジュール］−［階層表示］，または［全ジョブ表示］を選択する。
   ジョブネットやジョブについて確認したい場合は［階層表示］を選択します。選択すると［デイリースケジュール（階層表示）］ウィンドウが表示されます。
   ジョブネット中のすべてのジョブだけについて確認したい場合は，［全ジョブ表示］を選択します。選択すると［デイリースケジュール（全ジョブ表示）］ウィンドウが表示されます。

3. スケジュールエリアおよび実行結果リストで，ジョブネットやジョブの実行予定・実行状態を確認する。
   スケジュールエリアおよび実行結果リストの見方を次に示します。

   • スケジュールエリアには，ジョブネットやジョブの1世代分の実行を表す四角が表示されます。四角の両端は実行開始時刻と実行終了時刻を，四角の幅は実行時間を，四角の色は実行予定・実行状態を表します。四角の色の意味については，「13.6 ［デイリースケジュール］ウィンドウ」を参照してください。また，四角の色は，［環境設定］ダイアログボックスで変更できます。色の変更については，「13.3.27 ［環境設定］ダイアログボックス」を参照してください。
   • 実行結果リストには，ツリーエリアで選択状態のジョブネットまたはジョブの情報（名称，実行開始日時，実行終了日時，実行予定・実行状態）が一覧で表示されます。スケジュールエリアの選択枠内の情報が表示されます。四角をクリックすると，実行結果リストの対応する情報の行が選択状態で表示されます。
     なお，日付や時刻の部分をクリックすると，選択枠内にあるすべての四角の情報が表示されます。

   • スケジュールエリアの選択枠を移動させて，過去や未来の情報を表示することもできます。選択枠を移動するには，選択枠を移動したい位置でクリックします。
   • 各実行世代について，スケジュールを確認できます。スケジュールエリアの四角，または実行結果リストの行をクリックし，［表示］−［詳細情報］を選択すると，［詳細スケジュール］ダイアログボックスが表示されます。
   • 一つのジョブネットが同時期に多重起動された場合，スケジュールエリアでは，四角が重複して表示されます。この場合，四角の色は最新の世代の予定・状態・結果に従って表示されます。
   • 実行開始遅延または実行終了遅延が発生した場合は，スケジュールエリアの四角の上辺と下辺が太線で表示されます。

実行予定の確認例

ジョブネット「net01」の実行予定の確認例を次に示します。

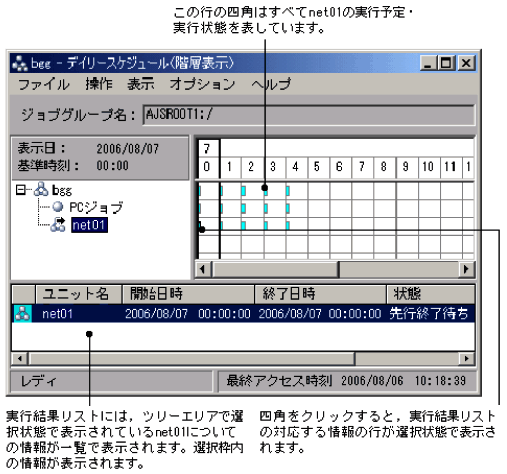

図8-1　ジョブネットの実行予定の確認例（日単位での確認）

補足事項

スケジュールエリアおよび実行結果リストに実行予定・実行状態が表示されない場合は，次の操作を試してください。

• ［表示］−［最新情報に更新］を選択し，最新の情報を表示する。
  ［デイリースケジュール（階層表示）］ウィンドウの表示は，［更新間隔の設定］ダイアログボックスで指定した時間間隔で更新されます（表示を自動更新する場合でも，最低30秒間隔で更新されます）。したがって，直前に実行登録したジョブネットの情報や，直前に変更したスケジュール情報がウィンドウに反映されない場合があります。

• ［表示］−［サイズ変更］を選択し，1時間の表示幅を広げたり，時間表示を24時間表示から48時間表示に変えたりする。
  ［サイズ変更］ダイアログボックスの［横幅］に［小］を設定していると，1時間に，1回の実行時間が短いジョブネットを複数回実行させた場合などには，スケジュールエリアに表示される四角が見えにくくなることがあります。
  また，実行開始時刻が24:00以降になる場合，24時間表示では実行予定・実行状態が表示されません。実行開始時刻を相対時刻で指定している場合は，48時間表示を使用してください。

• ［表示］−［表示日変更］−［翌日］，［前日］，または［指定日］を選択し，実行予定がある日の情報をウィンドウに表示する。
  ［デイリースケジュール（階層表示）］ウィンドウには，通常，当日についての情報が表示されます（当日について，そのジョブネットが含まれるジョブグループに定義された基準時刻から24時間分，または48時間分の実行予定・実行状態が表示されます）。したがって，当日に実行予定がない場合，実行予定がウィンドウに表示されないため，実行予定のある日の情報をウィンドウに表示する必要があります。
