14.2.3　構成例3（クラスタ運用，JP1/IM - View接続）

マネージャーホストが互いにルーティングできない二つのLANに接続され，クラスタ運用されているとき，それぞれのLANからJP1/IM - Viewを接続する場合の例を次に示します。

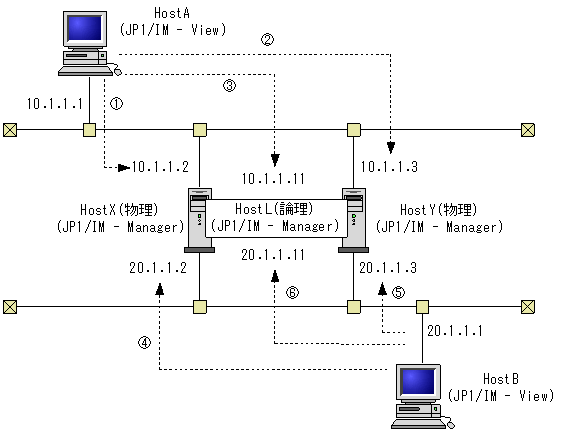

図14-3　複数LAN環境でのJP1/IM - View接続（クラスタ運用）

この場合の各ホストの設定を次の表に示します。

表14-5　HostX，HostY，HostLの設定（JP1/IM - Manager）

ホスト名	バインド方式	jp1host設定	備考
HostX(物理ホスト)	送信ANY，受信IP	10.1.1.2，20.1.1.2	JP1/Baseの通信設定が必要
HostY(物理ホスト)	送信ANY，受信IP	10.1.1.3，20.1.1.3
HostL(論理ホスト)	送信ANY，受信IP	10.1.1.11，20.1.1.11

JP1/Baseの通信設定を変更する必要があります。設定の詳細については，マニュアル「JP1/Base 運用ガイド」のネットワーク構成に応じたJP1/Baseの通信設定の章を参照してください。

表14-6　HostAの設定（JP1/IM - View）

ホスト名	接続ホスト	その他条件	備考※
HostA	HostX	ホスト名HostX→10.1.1.2の変換ができること	1
	HostY	ホスト名HostY→10.1.1.3の変換ができること	2
	HostL	ホスト名HostL→10.1.1.11の変換ができること	3
HostB	HostX	ホスト名HostX→20.1.1.1の変換ができること	4
	HostY	ホスト名HostY→20.1.1.2の変換ができること	5
	HostL	ホスト名HostL→20.1.1.11の変換ができること	6

注※　備考記載の数字は図中の丸付き番号に対応しています。
