7.3.6　Cosminexusのシステム環境の状態と使用されるリソース状況を監視する場合のシステム構成（Cosminexus + JP1/Cm2/SSO連携）

JP1/Cm2/SSOでCosminexusのシステム環境で使用されるリソースの監視を行っている場合，JP1/IMでは，統合スコープを利用することでCosminexusのシステム環境の情報に加え，そのシステム環境で実行される業務に関連するリソース情報を収集し，監視できます。なお，Cosminexus + JP1/Cm2/SSO連携の監視オブジェクトは，ユーザー監視オブジェクトです。

この場合のシステム構成例を次に示します。

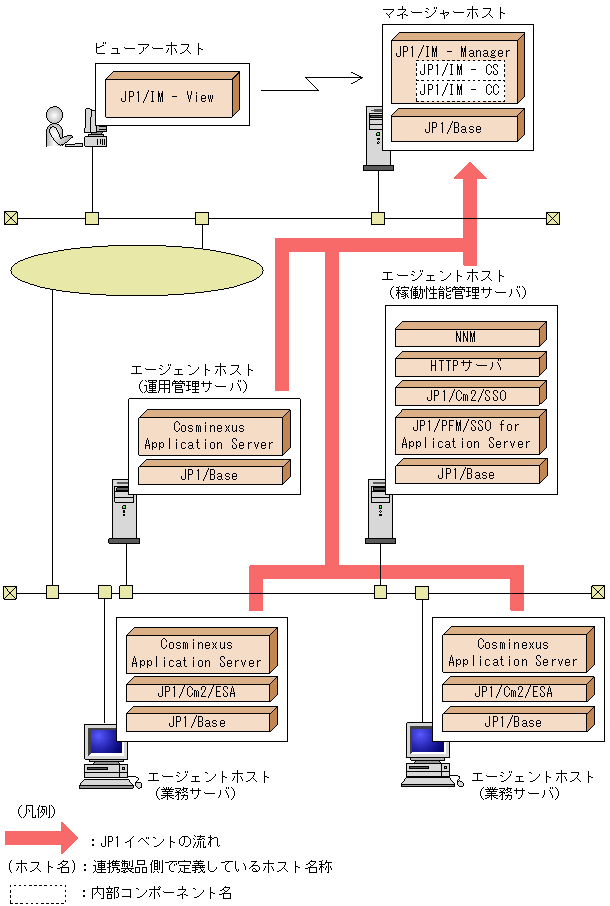

図7-7　Cosiminexus + JP1/Cm2/SSOとの連携例

[図データ]

各ホストで必要な製品を次に示します。

マネージャーホスト
  • JP1/IM - Manager
    統合コンソールと統合スコープを稼働させています。統合スコープは，業務とJP1イベントを関連づけて監視する場合に必要です。業務の実行状況などをJP1イベントとして監視するだけであれば，必要ありません。
  • JP1/Base

エージェントホスト（Cosminexusの運用管理サーバホスト）
  • Cosminexus Application Server
    業務サーバ上で稼働する業務の運用・管理をするために必要です。
    なお，この運用管理サーバホストで必要となるのは，APサーバに含まれるCosminexus Management Serverおよびその前提プロセスです。
  • JP1/Base

エージェントホスト（JP1/Cm2/SSOの稼働性能管理サーバホスト）
  • NNM
    JP1/Cm2/SSOの前提製品です。また，JP1/Cm2/SSOが発行するSNMPトラップを管理します。
  • HTTPサーバ
    NNMの画面（WWWページ）を表示するために必要です。
  • JP1/Cm2/SSO
    JP1/PFM/SSO for Application Serverの前提製品であり，ネットワーク上のサーバのリソースを監視するために必要です（リソースの状況はJP1/Cm2/ESAから収集します）。
    業務サーバ上で稼働するJP1/Cm2/ESAを管理するために必要です。
  • JP1/PFM/SSO for Application Server
    ネットワーク上のCosminexus Application Serverのリソースを監視するために必要です（リソースの状況はJP1/Cm2/ESAから収集します）。
  • JP1/Base

エージェントホスト（業務サーバホスト）
  • Cosminexus Application Server
    Cosminexus Application Serverをインストールし，業務目的に合わせてCosminexus Application Serverの各種構成ソフトウェアを使用します。
    業務サーバ上のCosminexus Application Serverの運用・管理は，運用管理サーバ上のCosminexus Manager（Cosminexus Management Server）で行います。
  • JP1/Cm2/ESA
    業務サーバ上で実行されるCosminexus管理下のアプリケーションが使用するリソース状況を監視するために必要です。
  • JP1/Base

ビューアー
  • JP1/IM - View

注意事項
上記システム構成のように，Cosminexus業務とその業務のリソース状況を監視したい場合は，監視ツリーの自動生成時に「業務指向ツリー」を選択してください。「サーバ指向ツリー」を選択した場合，Cosminexus業務のリソース状況を監視するための監視オブジェクトが生成されません。監視ツリーの種類と監視オブジェクトの関係については，「 3.3.3 (3)　自動生成できる監視ツリーの構造」を参照してください。
