2.3.5　問題個所の確認

問題発生の通知を受けたシステム管理者は，まず，どこで何が起きたのか，問題個所を特定します。統合スコープでは，次の操作を使い分けて確認します。

＜この項の構成＞

(1)　［ビジュアル監視］画面による問題個所の確認

(2)　［監視ツリー］画面による問題個所の確認

(3)　検索による問題個所の確認

(1)　［ビジュアル監視］画面による問題個所の確認

［ビジュアル監視］画面で監視している重要ポイントが障害状態になっている場合，その監視ノードを基点として，問題個所を確認します。

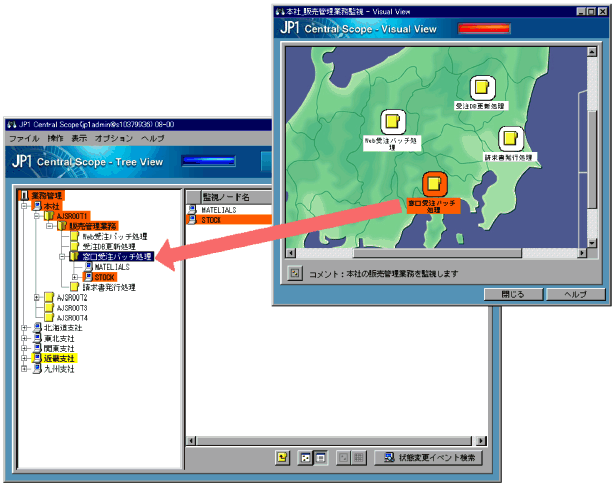

図2-12　［ビジュアル監視］画面から［監視ツリー］画面へ

［ビジュアル監視］画面の監視ノードをダブルクリックすると，自動的に監視ツリーが展開されて対応する監視ノードが選択されます。

［ビジュアル監視］画面に監視グループを配置していた場合や，隣接する監視ノードが障害状態になっている場合は，ドリルダウン（階層を掘り下げていく操作）をして状態を確認します。

(2)　［監視ツリー］画面による問題個所の確認

監視ツリーから障害状態になっている監視ノードを特定する場合，障害色になっている監視ノードをルートから順に選択し，状態を確認します。また，詳細表示領域から障害状態になっている監視ノードを特定する場合は，障害色になっている監視ノードアイコンを順にダブルクリックし，状態を確認します。

(3)　検索による問題個所の確認

複数の監視オブジェクトで障害が発生しているときなど，［検索］の機能を使うことで，全体の状況を一度に確認できます。

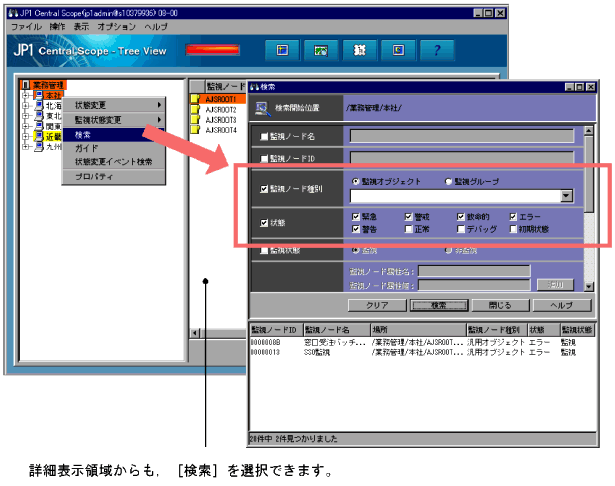

図2-13　検索による問題個所の確認

［検索］を実行して問題個所を確認する場合は，まず検索対象とする監視グループを選択して，［検索］画面を表示します。検索条件には，「監視ノード種別」とその中の「監視オブジェクト」を選択し，プルダウンメニューは「　　　」（空白）のままにしておきます。空白にすると，すべての種類の監視オブジェクトにヒットします。また，監視ノードの「状態」に，正常やデバッグ以外のすべての状態を指定します。ほかの条件はこの時点ではわからないため，非選択にしておきます。検索条件が決まったら，検索を実行します。

検索結果の表示には，エラーなどが発生している監視オブジェクトが表示されます。

検索結果の行をダブルクリックすると，対応するツリーが展開されて，どの監視グループにあるリソースで問題が発生したかを確認できます。
