JP1/Integrated Management - Manager システム構築・運用ガイド
まず，システム運用の要件に沿って，JP1/IMのシステムを構築します。
JP1/IMのセットアップをしたあと，運用要件に合わせて，［監視ツリー］画面や［ビジュアル監視］画面を作成します。なお，これらの監視画面は，ビューアーのホストで［監視ツリー(編集中)］画面や［ビジュアル監視(編集中)］画面を使って編集します。編集した監視画面が完成したらJP1/IMマネージャーへ接続して，変更を反映します。
- ＜この項の構成＞
- (1) ［監視ツリー］画面の作成
- (2) ［監視ツリー］画面のカスタマイズ
- (3) ［ビジュアル監視］画面の作成
- (4) 自動アクションの設定
(1) ［監視ツリー］画面の作成
［監視ツリー］画面を作成します。
［監視ツリー］画面に表示する監視ツリーは，［ツリーの自動生成］によって自動的に生成できます。また，システム構成を変更した場合，自動生成の画面で［差分］を選択することによって，追加されたサーバなどの差分情報を抽出できます。

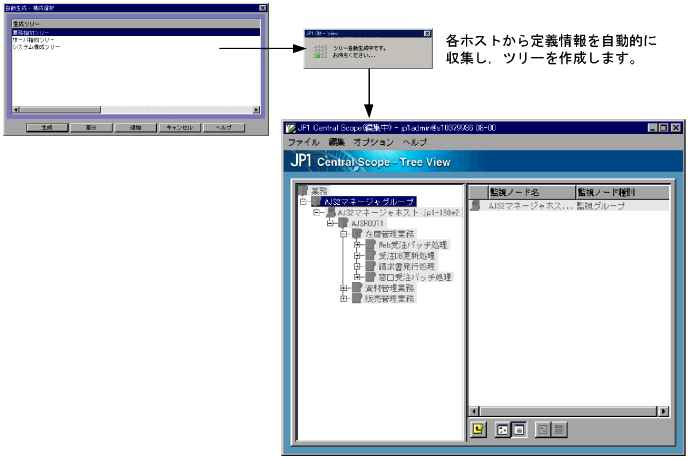

図2-7 監視ツリーの自動生成
［自動生成−構成選択］画面の生成ツリーからテンプレートを選択すると，指定したマネージャーに関連する各サーバから定義情報を自動的に収集します。収集した情報は，テンプレートに合わせて自動的に監視ツリーを生成します。
提供されている生成ツリーのテンプレートには次のものがあります。
表2-1 監視ツリーのテンプレート
生成ツリーの名称 説明 業務指向ツリー 業務指向でシステムを監視するテンプレートです。
JP1/AJS2のジョブネット構成およびCosminexusの論理サーバ構成を基にした監視ツリーを生成します。
一般に，ジョブネットはジョブ運用を体系化して定義します。また，論理サーバはWebシステムで使用するアプリケーションを体系化して定義します。このため，業務運用を反映した監視ツリーが生成されます。サーバ指向ツリー サーバ指向でシステムを監視するテンプレートです。
JP1/IMの階層構成を基にした監視ツリーを生成します。
一般に，JP1/IMでは各サーバの管理範囲を階層構成として定義するため，サーバ管理方法を反映した監視ツリーが生成されます。システム構成ツリー JP1/IM - Central Information Masterで構成定義したシステムを監視するテンプレートです。
JP1/IM - Central Information Masterの構成定義情報を基にした監視ツリーを生成します。
論理システム構成でツリーを表現するツリー種別で，JP1/IM - Central Information Masterからの情報だけで監視ツリーが生成されます。この例では，JP1/AJS2によるジョブ運用を視点として運用監視をするため，「業務指向ツリー」のテンプレートによって，監視ツリーを自動生成します。
(2) ［監視ツリー］画面のカスタマイズ
自動生成した監視ツリーを，運用要件に合わせてカスタマイズします。
この例のシステム構成では，DBサーバに障害が発生すると，業務マスタデータが使用できないため受注DB更新ジョブなどが影響を受けます。しかし，このようなジョブと使用するDBの関係などはジョブネットには定義されていないため，自動生成された監視ツリーでは定義されていません。

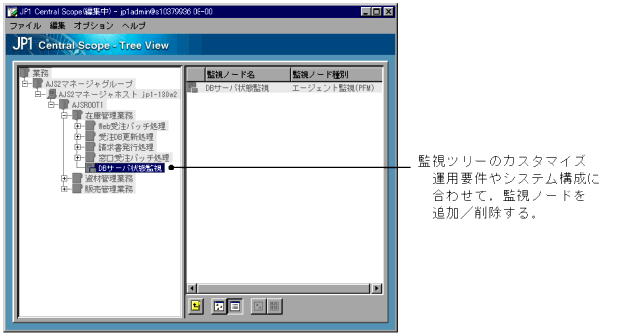

図2-8 監視ツリーのカスタマイズ
データを一括管理するDBサーバで障害が起きたときに，DBを使う業務の監視グループの影響があると予測できるように，DBサーバの監視オブジェクトを追加します。追加する個所は，DBサーバ障害の影響範囲のうち最上位の監視グループにします。
このように，自動生成した監視ツリーを，業務やシステム構成を検討して，より細かな運用監視ができるようにカスタマイズしてください。
(3) ［ビジュアル監視］画面の作成
重点的に監視が必要なポイントがある場合などは，［ビジュアル監視］画面を作成します。

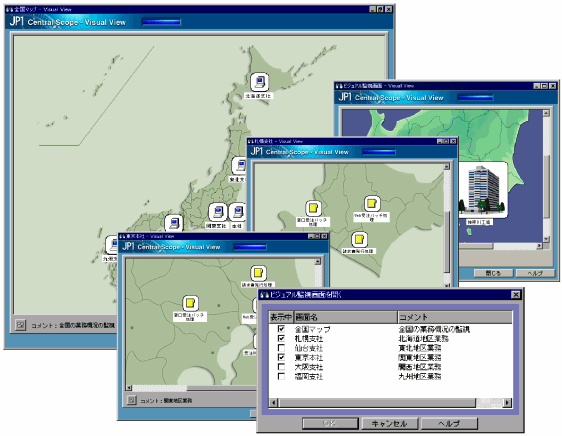

図2-9 ［ビジュアル監視］画面の例
［ビジュアル監視］画面は，業務構成図や地図などの任意の画像の上に，監視オブジェクトを配置して作成します。
監視目的に合わせて直感的に監視できますので，監視業務を効率化できます。
(4) 自動アクションの設定
問題が発生した時に，システム管理者に通知するよう自動アクションを設定します。
この例では，メール送信コマンドなどを実行するように定義します。
設定に当たっては，通知が必要なJP1イベントの選択と，通知する内容を十分に検討してください。通知は，システム管理者の負担を考えて，迅速な対処が必要なJP1イベントに限定します。
また，通知によって状況がわかるよう，JP1イベントに含まれる情報を通知するよう設定します。JP1イベントに対する自動アクションではエラーメッセージなど，監視ツリー上の監視グループに対する自動アクションではグループ名などを，自動アクションの情報として使うことができます。
