1.5.1　統合スコープによるシステムの集中監視

統合スコープでは，目的指向型のビューアーにより，システム管理者が必要な視点によりシステムを集中監視します。

＜この項の構成＞

(1)　［監視ツリー］画面

(2)　［ビジュアル監視］画面

(1)　［監視ツリー］画面

［監視ツリー］画面は，システム管理者が必要とする視点によりリソースをグループ化して，ツリー形式で表示することにより，システムを監視します。

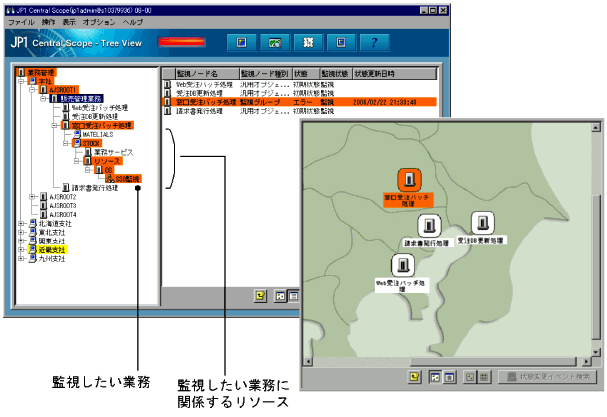

図1-14　［監視ツリー］画面

• ［監視ツリー］画面
  各リソースを，システム管理者が監視したい視点に合わせてツリー形式で表示します。例えば，業務を中心として各リソースとの関連をツリー形式で表示します。リソースで問題が発生すると，業務に及ぼす影響がビジュアルに表示され，影響を容易に確認できます。
  また，監視するJP1ユーザーに合わせて監視対象範囲を変更したり，その監視対象に対する操作を制限したりできます。

• 監視ツリーの自動生成
  JP1/IMのエージェントホストからシステム構成を自動的に収集し，監視ツリーを自動的に生成できます。また，システム構成を変更した場合は，差分情報によって監視ツリーを更新できます。

• 監視ツリーのカスタマイズ
  自動生成によって作成した監視ツリーを，監視の要件に合わせてカスタマイズできます。


(2)　［ビジュアル監視］画面

［ビジュアル監視］画面は，監視ツリー上の任意の監視対象をマップ上に表示し，マップ形式で監視対象を表示します。

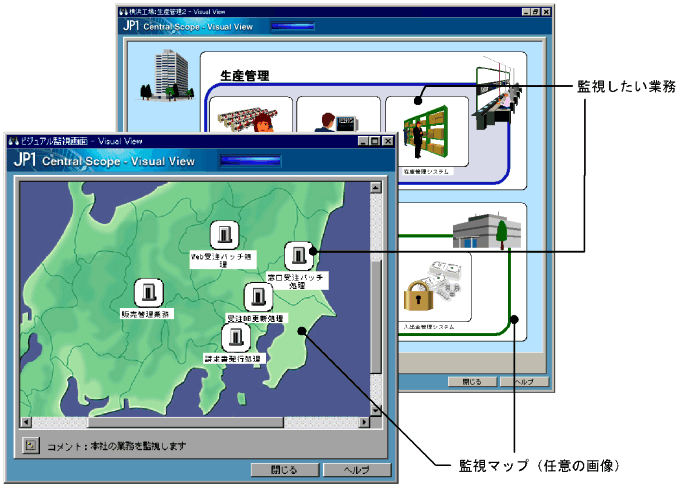

図1-15　［ビジュアル監視］画面

システムが大規模になると全体の把握が難しくなりますが，拠点ごとの監視や重要業務の監視など，システム管理者が見たい視点で［ビジュアル監視］画面を活用することで，システム全体をより直感的に監視できます。

• ［ビジュアル監視］画面
  ［ビジュアル監視］画面は，監視ツリーからアイコンを配置するだけで簡単に作成できます。［ビジュアル監視］画面は最大64画面を作成できます。
  画面上をクリックしてマウスを動かすだけでスクロールでき，操作も簡単です。

• ［監視ツリー］画面との連携
  ［ビジュアル監視］画面のアイコンは，対応する［監視ツリー］画面のアイコンと連動しています。問題を検知した場合も，ダブルクリックですぐに目的の場所を表示できます。

• 任意のマップによる監視
  ［ビジュアル監視］画面の背景のマップ画像は，標準で用意している画像のほか，GIF形式などの任意の画像を使うこともできます。
