1.1.1　送信先のポートを一つに統合して，セキュリティを強化できます

JP1/Cm2/IGSを導入する前と，導入後のパケットの流れを説明します。

インターネットを経由し，マネージャ・エージェント間ネットワークを構築している場合のシステム構成です。ここで，マネージャAおよびエージェントAにはアプリケーションAがインストールされています。マネージャBおよびエージェントBにはアプリケーションBがインストールされています。また，アプリケーションがインストールされているマネージャやエージェントの各マシンをアプリケーションサーバと呼びます。

このとき，エージェントAからマネージャA，またエージェントBからマネージャBにパケットが送信されると，それぞれのアプリケーションサーバ間ではAPコネクションが確立されます。確立された二つのAPコネクションのうち，上側のAPコネクション上をエージェントAから送信されたパケットが，下側のAPコネクション上をエージェントBから送信されたパケットが流れます。このため，ファイアウォールに設定する必要のある受信ポートは二つになります。

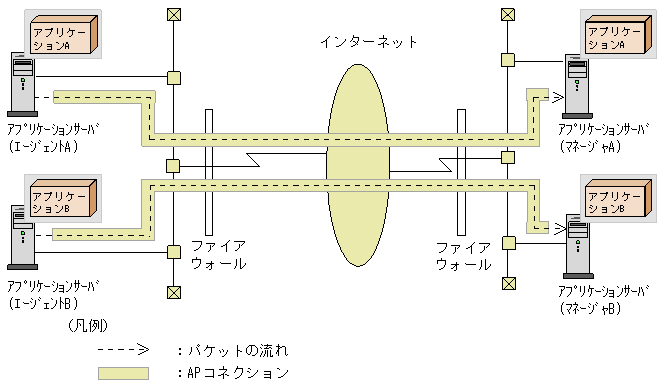

図1-1　JP1/Cm2/IGS導入前のパケットの流れ

次にJP1/Cm2/IGSを導入したあとのシステム構成でのパケットの流れを示します。エージェントAおよびエージェントBから送信されたパケットは，アプリケーションサーバとJP1/Cm2/IGS間は，従来のAPコネクション上を流れます。JP1/Cm2/IGS間では新たなコネクション（IGSコネクション）が確立され，その上を流れます。つまり，一つのIGSコネクション上を，複数のエージェントから送信されたパケットが流れます。このため，ファイアウォールに設定する必要のある受信ポートは一つになります。なお，IGSコネクションはTCP/IPで接続されます。

なお，送信元のJP1/Cm2/IGSでは，アプリケーションサーバから受け取ったパケット中の宛先情報がJP1/Cm2/IGSのデータ化されます。これを「カプセル化」といいます。カプセル化されたデータは，IGSコネクション上を流れ，送信先JP1/Cm2/IGSでカプセル化が解除されて，アプリケーションサーバへ転送されます。

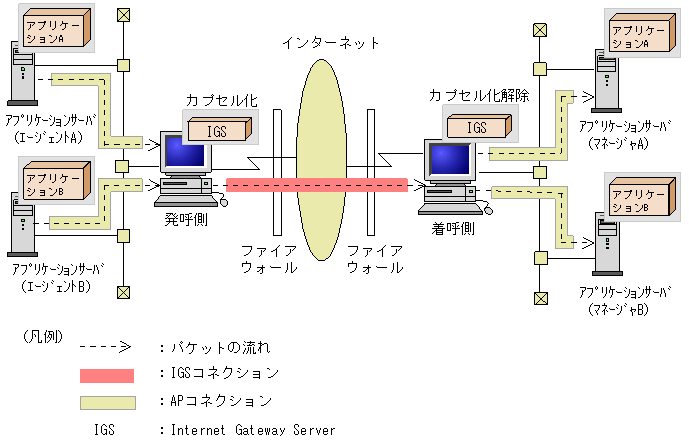

図1-2　JP1/Cm2/IGS導入後のパケットの流れ

IGSコネクションの確立を要求し，データをカプセル化する側を「発呼側」，カプセル化を解除する側を「着呼側」と言います。
