1.6　JP1/Cm2/NCを取り入れた運用の流れ

JP1/Cm2/NCを導入するタイミングは次の2種類が考えられます。

それぞれの運用の流れを次の図に示します。

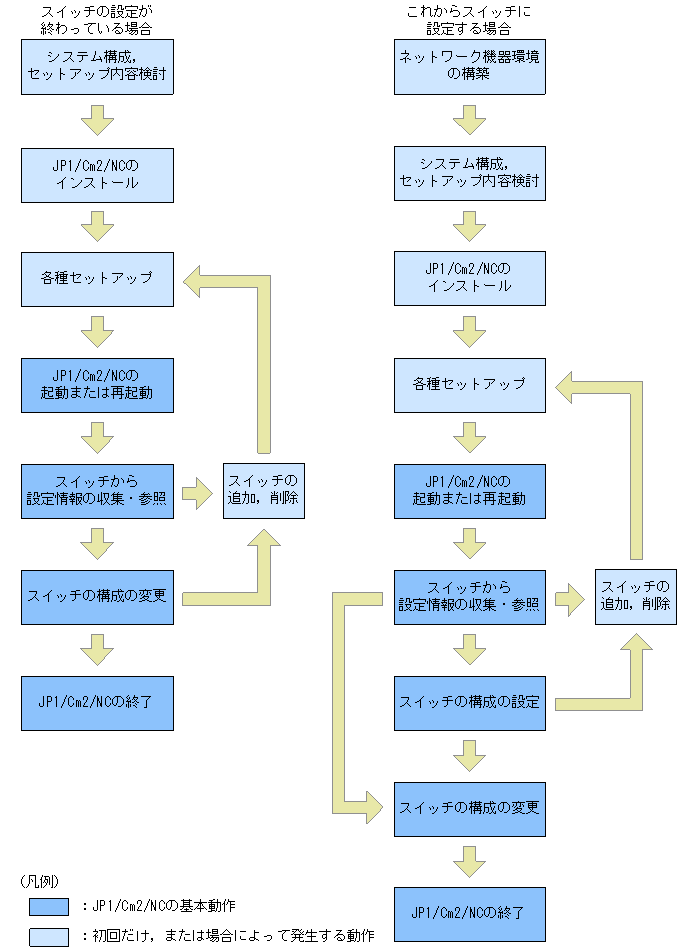

図1-10　JP1/Cm2/NCを取り入れた運用の流れ

[図データ]

  1. ネットワーク機器の環境を構築する。
    JP1/Cm2/NCをインストールする前に，ネットワーク機器の物理環境を構築します。すでに構築してある場合は，JP1/Cm2/NCをインストールします。

  2. JP1/Cm2/NCのシステム構成，およびセットアップ内容を検討する。
    JP1/Cm2/NCのシステム構成については，「1.5　JP1/Cm2/NCのシステム構成例」を参照してください。
    また，JP1/Cm2/NCの各プログラムをインストールしたあと，運用に必要なセットアップをします。セットアップには，JP1/Cm2/NC - Viewでログインするユーザー名や，VLAN管理ドメイン名など，ユーザーが検討して設定する項目があります。あらかじめセットアップの内容を確認し，定義内容を検討しておくと，スムーズにセットアップできます。セットアップの内容については，「3.3　セットアップ」を参照してください。

  3. JP1/Cm2/NCをインストールする。
    JP1/Cm2/NCの各プログラムをインストールします。インストール，セットアップに必要な作業の流れについては，「3.1　インストールとセットアップの流れ」を参照してください。インストール方法については，「3.2.1　インストール」を参照してください。

  4. 各種セットアップをする。
    JP1/Cm2/NCをインストールしたあと，コマンドを使用したり，定義ファイルの内容を定義したりして，運用に必要なセットアップをします。また，すでにJP1/Cm2/NCを運用している場合で，管理するスイッチを追加・削除したときも，定義ファイルの設定を変更する必要があります。コマンドの使用方法や定義ファイルの定義方法については，「4.　セットアップ関連コマンド」，「5.　定義ファイル」を参照してください。また，定義ファイルを定義する際に，文字に制限がある場合があります。入力文字の制限値については，「付録D.1　文字の制限」を参照してください。

  5. JP1/Cm2/NCを起動，または再起動する。
    セットアップ終了後，JP1/Cm2/NCの各プログラムを起動します。JP1/Cm2/NCの運用中に各プログラムの定義ファイルを変更した場合も，対応するプログラムを再起動する必要があります。
    JP1/Cm2/NC - Manager，JP1/Cm2/NC - Adaptorは，サービスから起動します。JP1/Cm2/NC - Viewは，スタートメニューから起動します。JP1/Cm2/NCの起動方法については，マニュアル「JP1/Cm2/Network Element Configuration 運用・操作ガイド」を参照してください。

  6. スイッチの構成情報を参照，設定，または変更する。
    JP1/Cm2/NC - Viewを起動すると，現時点のネットワークの状態が取得・表示されます。JP1/Cm2/NCを起動した目的に応じて，スイッチの構成情報を参照，設定，または変更します。
    JP1/Cm2/NC - Viewの操作手順，および画面の詳細については，マニュアル「JP1/Cm2/Network Element Configuration 運用・操作ガイド」の各章を参照してください。

  7. 必要に応じてスイッチを追加，削除する。
    ネットワーク機器の環境を変更した場合は，必要な定義ファイルを変更して，セットアップし直します。

  8. JP1/Cm2/NCを終了する。
    JP1/Cm2/NCの終了方法については，マニュアル「JP1/Cm2/Network Element Configuration 運用・操作ガイド」を参照してください。
