JP1/Cm2/NCを使用してSLBを管理する場合のシステム構成例について，次の図に示します。 図1-9 システム構成例（SLB管理） 負荷分散器として機能するスイッチに対して，管理端末，マネージャーサーバ，およびアダプターサーバを配置しています。
JP1/Cm2/NCを使用してSLBを管理する場合のシステム構成例について，次の図に示します。

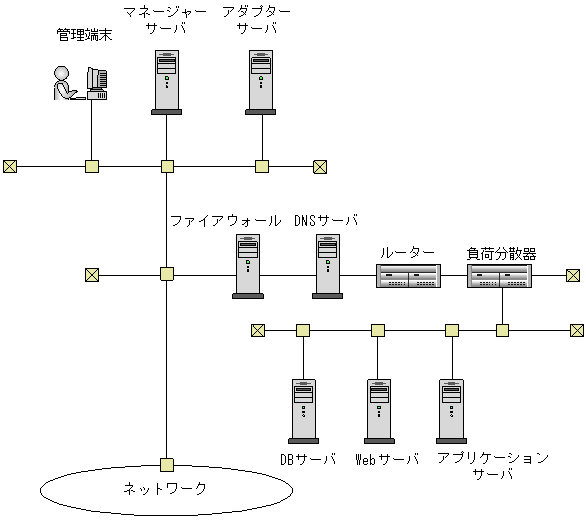

図1-9 システム構成例（SLB管理）
負荷分散器として機能するスイッチに対して，管理端末，マネージャーサーバ，およびアダプターサーバを配置しています。
