JP1/Cm2/Network Element Configuration 機能・構築ガイド
JP1/Cm2/NCを使用してVLANを管理する場合のシステム構成例について説明します。VLANの管理では，VLAN環境を構築するためにまずVLAN管理ドメインを設定します。「VLAN管理ドメイン」とは，複数のVLANをまとめて管理する単位です。VLANを管理する場合のシステム構成例を説明する前に，まずVLAN管理ドメインについて説明します。
- ＜この項の構成＞
- (1) VLAN管理ドメイン
- (2) 基本的な構成例
- (3) 各拠点にアダプターサーバを配置した構成例
- (4) 複数のVLAN管理ドメインを管理する場合の構成例
VLANを管理するとき，同じVLAN-IDを共有し，相互接続された一つまたは複数のスイッチを単位に，複数のVLANをまとめて管理することがあります。JP1/Cm2/NCでは，この単位を「VLAN管理ドメイン」と呼びます。VLAN管理ドメインは，レイヤー2ネットワーク（ブロードキャストパケットが中継される範囲）です。一つのスイッチが所属できるVLAN管理ドメインは一つだけです。VLAN管理ドメインが異なると，同じVLAN-IDを持つVLANでも別々のVLANとして認識されます。JP1/Cm2/NCでは，1台のJP1/Cm2/NC - Managerで複数のVLAN管理ドメインを管理できます。
VLAN管理ドメインは，JP1/Cm2/NCのデフォルトで一つ用意されています。これをデフォルトドメインといいます。VLAN管理ドメインが一つしかない場合は，デフォルトドメインを使用することをお勧めします。
VLAN管理ドメインについて次の図に示します。

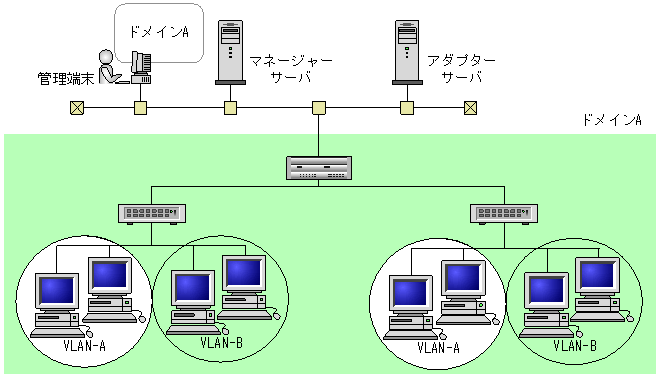

図1-4 VLAN管理ドメインが一つの場合

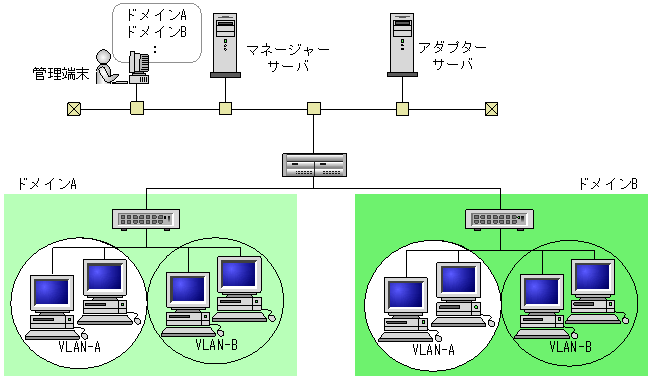

図1-5 VLAN管理ドメインが複数の場合
図1-4では，同じVLAN-IDを持つVLANが同じVLAN管理ドメインに所属しているので，同じVLANと認識されます。したがって，ブロードキャストパケットが中継されます。しかし，図1-5では，同じVLAN-IDを持つVLANが異なるVLAN管理ドメインに所属しているので，同じVLAN-IDを持つVLANでも異なるVLANと認識されます。したがって，ブロードキャストパケットは中継されません。
次に，JP1/Cm2/NCを使用してVLANを管理するシステム構成例を示します。
(2) 基本的な構成例
JP1/Cm2/NCを使用してVLANを管理する基本的なシステム構成例を次の図に示します。

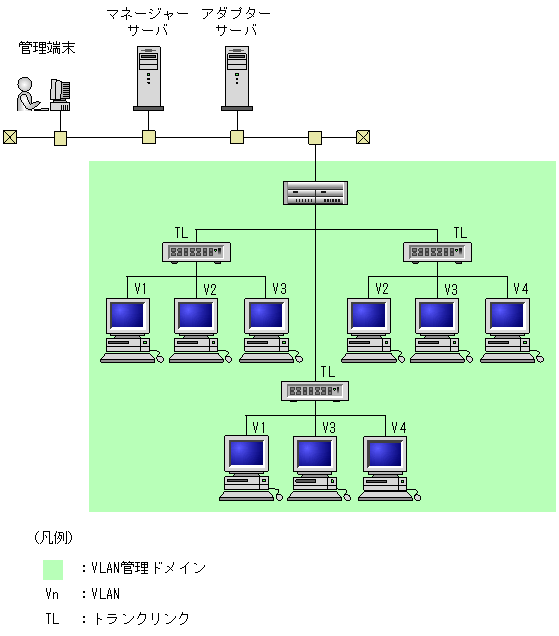

図1-6 システム構成例（VLAN管理・基本）
図1-6では，JP1/Cm2/NCの基本構成どおり，管理端末，マネージャーサーバ，およびアダプターサーバを各1台ずつ使用してVLANを管理しています。アダプターサーバが1台でも負荷に問題がない場合に，この構成例を使用できます。
(3) 各拠点にアダプターサーバを配置した構成例
各拠点にアダプターサーバを配置したシステム構成例を次の図に示します。

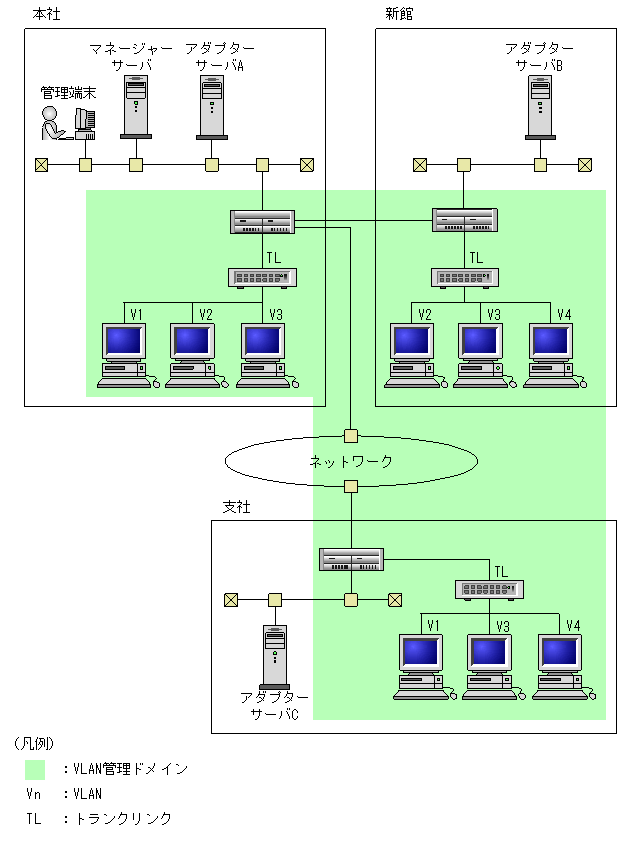

図1-7 システム構成例（VLAN管理・各拠点にアダプターサーバを配置した場合）
図1-7では，各拠点にアダプターサーバを配置し，各拠点でスイッチの情報を収集および反映させています。拠点が複数ある場合，各拠点を単位にアダプターサーバを配置すると，各アダプターサーバの負担を軽減できます。
(4) 複数のVLAN管理ドメインを管理する場合の構成例
複数のVLAN管理ドメインを管理する場合の構成例を次の図に示します。

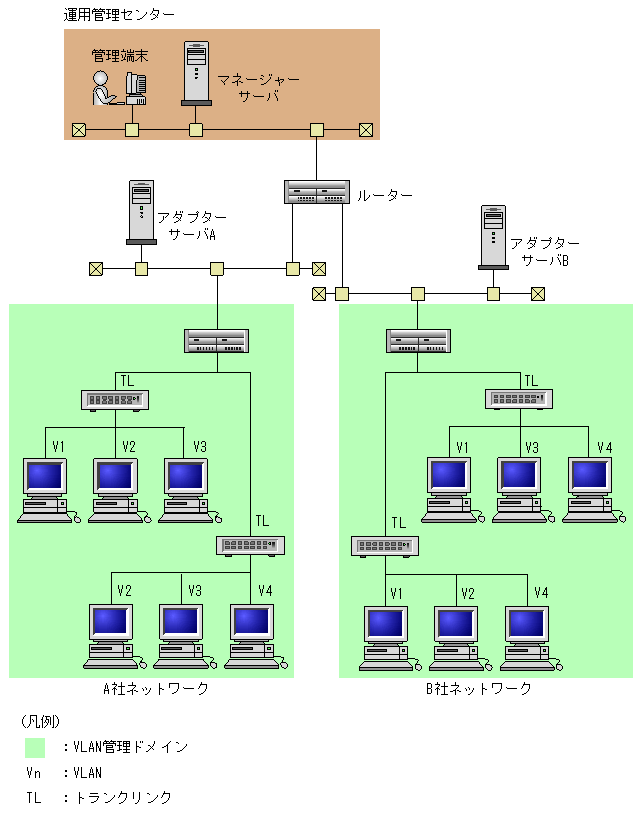

図1-8 システム構成例（VLAN管理・複数のVLAN管理ドメインを管理する場合）
図1-8では，VLAN管理ドメインを単位にアダプターサーバを配置し，各VLAN管理ドメインでスイッチの情報を収集および反映させています。複数のVLAN管理ドメインを管理する場合，VLAN管理ドメインを単位にアダプターサーバを配置するとVLANを管理しやすく，また各アダプターサーバの負荷を軽減できます。
