JP1/Performance Management - Agent Option for Virtual Machine

Host Network Status（PI_HNI）

機能

このレコードには，物理サーバ上の物理NICについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

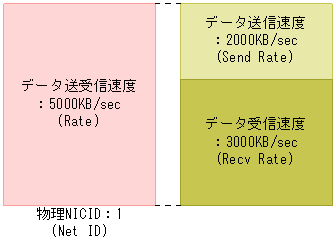

このレコードでは，データ送受信速度などのパフォーマンスデータを取得できます。データ送受信速度は，データ受信速度とデータ送信速度に分けることができます。このレコードで採取できるデータの例を，次の図に示します。

図5-4　採取データ例

注意

• 監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。
• Hyper-Vの場合，ディスク名に特定の記号が含まれるときには異なる記号に変換されてNet IDフィールドに格納されます。変換規則を次に示します。


  変換前	変換後
  /および\	-
  #	_
  (	[
  )	]

デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	60	○
Collection Offset	0	○
Log	No	○
LOGIF	空白	○

ODBCキーフィールド

PI_HNI_NET_ID

ライフタイム

なし

レコードサイズ

• 固定部：681バイト
• 可変部：397バイト

フィールド

PFM-View名 （PFM-Manager名）	説明	要約	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「HNI」。	COPY	char(8)	No	−	−
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	time_t	No	−	−
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	ulong	No	−	−
Net ID（NET_ID）	ネットワークの識別子。	COPY	string(257)	No	不可	−
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※	COPY	string(32)	No	空白	−
Rate（RATE）	物理サーバによる，ネットワークとの送受信の速度（単位：KB/sec）。 Virtageの場合，該当するNICが占有モードで動作しているときは，常に値は「-1」となり，取得できない。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Send Rate（SEND_RATE）	物理サーバによる，ネットワークへの送信の速度（単位：KB/sec）。 Virtageの場合，該当するNICが占有モードで動作しているときは，常に値は「-1」となり，取得できない。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−
Recv Rate（RECV_RATE）	物理サーバによる，ネットワークからの受信の速度（単位：KB/sec）。 Virtageの場合，該当するNICが占有モードで動作しているときは，常に値は「-1」となり，取得できない。	HILO	double	No	VMware: 0 Hyper-V: 0 Virtage: -1	−

注※

[±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
