JP1/Performance Management - Agent Option for Virtual Machine
機能
このレコードには,物理サーバ上の物理メモリーについての,ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは,単数インスタンスレコードです。

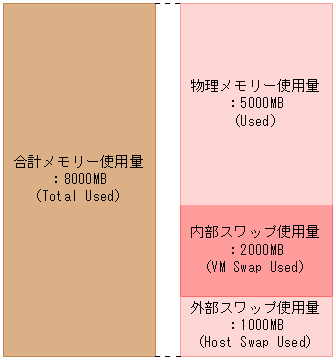

このレコードでは,物理メモリーの使用内訳やVMMによる使用量の内訳,スワップ使用量などのパフォーマンスデータを参照できます。このレコードで採取できるデータの例を,次の図に示します。
図5-3 採取データ例
- 注意
- 監視対象の物理サーバへの接続に失敗した場合,情報を収集できません。
デフォルト値および変更できる値
項目 デフォルト値 変更可否 Collection Interval 60 ○ Collection Offset 0 ○ Log No ○ LOGIF 空白 ○
ODBCキーフィールド
なし
ライフタイム
なし
レコードサイズ
- 固定部:1,297バイト
- 可変部:0バイト
フィールド
PFM-View名
(PFM-Manager名)説明 要約 形式 デルタ 未取得時 サポート対象外 Record Type(INPUT_RECORD_TYPE) レコード名。常に「HMI」。 COPY char(8) No − − Record Time(RECORD_TIME) レコードが作成された時刻。 COPY time_t No − − Interval(INTERVAL) 情報が収集される期間(単位:秒)。 COPY ulong No − − Size(SIZE) メモリーリソースサイズ(単位:MB)。物理サーバの物理メモリーの合計サイズ。 COPY double No VMware: 0
Hyper-V: 0
Virtage: -1− Sampling Time(SAMPLING_TIME) 監視ホスト上での性能情報収集時刻。次の形式で表示される。
yyyy-mm-ddThh:mm[±hh:mm]※COPY string(32) No 空白 − Used(USED) メモリーリソース使用量(単位:MB)。
- VMware,Hyper-Vの場合
使用されている物理サーバ上のメモリーリソースの量。
- Virtageの場合
ホストマシンに割り当てられているメモリーリソースの量。
HILO double No VMware: 0
Hyper-V: 0
Virtage: -1− VMM Used(VMM_USED) メモリーリソースVMM使用量(単位:MB)。
- VMwareの場合
VMMによって使用されているメモリーリソースの量。
- Virtageの場合
ハイパーバイザーに割り当てられているメモリーリソースの量。
HILO double No VMware: 0
Virtage: -1Hyper-V VM Used(VM_USED) メモリーリソースVM使用量(単位:MB)。
- VMwareの場合
仮想マシンによって使用されているメモリーリソースの量。
- Virtageの場合
仮想マシンに割り当てられているメモリーリソースの量。アクティベイトされているLPARだけが対象になる。
HILO double No VMware: 0
Virtage: -1Hyper-V Unused(UNUSED) メモリーリソース未使用量(単位:MB)。使用されていない物理サーバ上のメモリーリソースの量。 HILO double No VMware: 0
Hyper-V: 0
Virtage: -1− VM Swap Used(VM_SWAP_USED) 内部スワップ使用量(単位:MB)。全仮想マシンの内部スワップ使用量。 HILO double No 0 Hyper-V
VirtageHost Swap Used(HOST_SWAP_USED) 外部スワップ使用量(単位:MB)。全仮想マシンの外部スワップ使用量。 HILO double No 0 Hyper-V
VirtageTotal Used(TOTAL_USED) 合計メモリー使用量(単位:MB)。
- VMware,Hyper-Vの場合
物理サーバのメモリーリソース使用量,内部スワップ使用量,外部スワップ使用量の合計。
- Virtageの場合
ホストマシンに割り当てられているメモリーリソースの量。
HILO double No VMware: 0
Hyper-V: 0
Virtage: -1− Used %(USED_PERCENT) メモリーリソース使用率(単位:%)。
- VMware,Hyper-Vの場合
物理サーバで使用されているメモリーリソースの割合。
- Virtageの場合
ホストマシンに割り当てられているメモリーリソースの割合。
- 計算式
- Usedフィールド/Sizeフィールド
HILO double No VMware: 0
Hyper-V: 0
Virtage: -1− VMM Used %(VMM_USED_PERCENT) メモリーリソースVMM使用率(単位:%)。
- VMwareの場合
仮想マシンモニターによって使用されているメモリーリソースの割合。
- Virtageの場合
ハイパーバイザーに割り当てられているメモリーリソースの割合。
- 計算式
- VMM Usedフィールド/Sizeフィールド
HILO double No VMware: 0
Virtage: -1Hyper-V VM Used %(VM_USED_PERCENT) メモリーリソースVM使用率(単位:%)。
- VMwareの場合
仮想マシンによって使用されているメモリーリソースの割合。
- Virtageの場合
仮想マシンに割り当てられているメモリーリソースの割合。アクティベイトされているLPARだけが対象になる。
- 計算式
- VM Usedフィールド/Sizeフィールド
HILO double No VMware: 0
Virtage: -1Hyper-V VM Swap Used %(VM_SWAP_USED_PERCENT) 内部スワップ使用率(単位:%)。全仮想マシンの内部スワップ使用量の割合。
- 計算式
- VM Swap Usedフィールド/Sizeフィールド
HILO double No 0 Hyper-V
VirtageHost Swap Used %(HOST_SWAP_USED_PERCENT) 外部スワップ使用率(単位:%)。全仮想マシンの外部スワップ使用量の割合。
- 計算式
- Host Swap Usedフィールド/Sizeフィールド
HILO double No 0 Hyper-V
VirtageTotal Used %(TOTAL_USED_PERCENT) 物理サーバ合計メモリー使用率(単位:%)。
- VMware,Hyper-Vの場合
物理サーバのメモリーリソース使用量と内部スワップ使用量と外部スワップ使用量の合計の割合。
- Virtageの場合
ホストマシンに割り当てられているメモリーリソースの割合。
- 計算式
- Total Usedフィールド / Sizeフィールド
HILO double No VMware: 0
Hyper-V: 0
Virtage: -1− Swap IO(SWAP_IO) ホストスワップI/O(単位:MB)。物理サーバで発生した,スワップリソースに対する操作量。 HILO double No 0 Hyper-V
VirtageSwap In IO(SWAP_IN_IO) ホストスワップインI/O(単位:MB)。物理サーバで発生した,スワップリソースに対するスワップインの操作量。 HILO double No 0 Hyper-V
VirtageSwap Out IO(SWAP_OUT_IO) ホストスワップアウトI/O(単位:MB)。物理サーバで発生した,スワップリソースに対するスワップアウトの操作量。 HILO double No 0 Hyper-V
Virtage
- 注※
- [±hh:mm]に入る値は,監視対象ホストのタイムゾーンによって異なります。例えば,監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また,UTCで動作している場合は「Z」と表示されます。
