JP1/Performance Management - Agent Option for Virtual Machine

Host Logical Disk Status（PI_HLDI）

機能

このレコードには，物理サーバ上の論理ディスクについての，ある一定の時間を単位としたパフォーマンスデータが格納されます。このレコードは，複数インスタンスレコードです。

このレコードでは，物理サーバ上の論理ディスク使用サイズなどのパフォーマンスデータを取得できます。ディスクサイズは，使用サイズと未使用サイズに分けることができます。このレコードで採取できるデータの例を，次の図に示します。

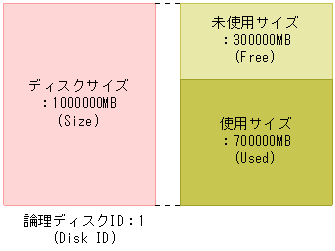

図5-2　採取データ例

注意

• 監視対象の物理サーバへの接続に失敗した場合，情報を収集できません。
• データストアの情報を返します。
• Hyper-Vの場合，ディスクの種類がローカルディスクの場合だけレコードが生成され，パフォーマンスデータを取得できます。
• 監視対象がVMwareの場合，監視対象のVMware ESXがvCenterで管理されていないとPI_HDLIのフィールド値は更新されません。詳細については，「1.4.5(1)　概要」の注意事項を参照してください。

デフォルト値および変更できる値

項目	デフォルト値	変更可否
Collection Interval	60	○
Collection Offset	0	○
Log	No	○
LOGIF	空白	○

ODBCキーフィールド

PI_HLDI_DISK_ID

ライフタイム

なし

レコードサイズ

• 固定部：681バイト
• 可変部：433バイト

フィールド

PFM-View名 （PFM-Manager名）	説明	要約	形式	デルタ	未取得時	サポート対象外
Record Type（INPUT_RECORD_TYPE）	レコード名。常に「HLDI」。	COPY	char(8)	No	−	Virtage
Record Time（RECORD_TIME）	レコードが作成された時刻。	COPY	time_t	No	−	Virtage
Interval（INTERVAL）	情報が収集される期間（単位：秒）。	COPY	ulong	No	−	Virtage
Disk_ID（DISK_ID）	ディスクの識別子。	COPY	string(257)	No	不可	Virtage
Sampling Time（SAMPLING_TIME）	監視ホスト上での性能情報収集時刻。次の形式で表示される。 yyyy-mm-ddThh:mm[±hh:mm]※	COPY	string(32)	No	0	Virtage
Size（SIZE）	ディスクサイズ（単位：MB）。	HILO	double	No	0	Virtage
Used（USED）	ディスク使用サイズ（単位：MB）。	HILO	double	No	0	Virtage
Free（FREE）	ディスク未使用サイズ（単位：MB）。	HILO	double	No	0	Virtage
Used %（USED_PERCENT）	ディスク使用率（単位：%）。 計算式 Usedフィールド/Sizeフィールド	HILO	double	No	0	Virtage

注※

[±hh:mm]に入る値は，監視対象ホストのタイムゾーンによって異なります。例えば，監視対象の仮想環境がJSTで動作している場合は「+09:00」と表示されます。また，UTCで動作している場合は「Z」と表示されます。
