Hitachi Protection Manager Software Console ユーザーズガイド

6.1.2 アプリケーション情報を参照する

バックアップの対象となるファイルシステムとデータベースインスタンス，およびストレージの構成情報の一覧を，アプリケーション情報と呼びます。アプリケーション情報は，Application Viewで参照できます。また，アプリケーション情報の詳細は，Application Detailウィンドウで参照できます。

アプリケーション情報を参照するには：

Protection Manager Consoleを起動して，［Application View］タブをクリックします。
Application Viewが表示されます。Application Viewの表示項目については，「(1) Application Viewの表示項目」を参照してください。

Application Viewのリストから，詳細情報を表示したいレコードを一つ選択して，［Show Application Detail］ボタンをクリックします。
Application Detailウィンドウが表示されます。Application Detailウィンドウは，Application Viewのリストで表示したいレコードをダブルクリックしても表示できます。Application Detailウィンドウの表示項目については，「(2) Application Detailウィンドウの表示項目」を参照してください。

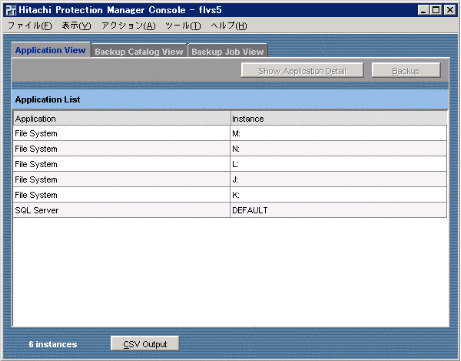

図6-4 Application Viewの表示例

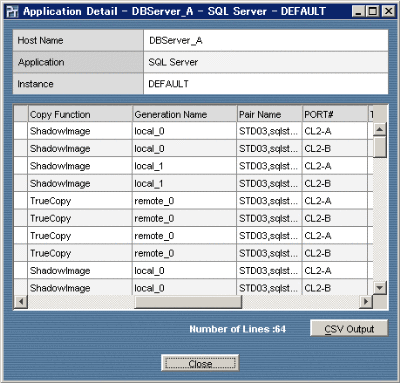

図6-5 Application Detailウィンドウの表示例

この項の構成

(1) Application Viewの表示項目

(2) Application Detailウィンドウの表示項目

(1) Application Viewの表示項目

Application Viewの表示項目を次の表に示します。

補足説明

Application Viewには，リストボックスが表示されます。リストは，参照しやすいように行単位で並べ替えることができます。リストの見出しをクリックすると，選択した見出しの表示内容に関して昇順または降順に並べ替えられます。

表6-2 Application Viewの表示項目

項目名内容

Application アプリケーション種別
「File System」，「SQL Server」，または「Exchange」と表示されます。

Instance インスタンス名
File System：マウントポイント名
SQL Server：データベースインスタンス名
Exchange：Storage Groups

n instances リスト内のインスタンスの数

［Show Application Detail］ボタン Application Detailウィンドウを表示します。Application Viewでレコードを一つ選択した場合にだけ有効です。

［Backup］ボタンバックアップの処理を実行します。Application Viewでレコードを一つ選択した場合にだけ有効です。

［CSV Output］ボタン Application Viewの表示内容を，ファイル（タブで区切られた形式）に出力します。このボタンを選択すると，ファイル名と保存先を指定するためのダイアログボックスが表示されます。

項目名	内容
Application	アプリケーション種別「File System」，「SQL Server」，または「Exchange」と表示されます。
Instance	インスタンス名 File System：マウントポイント名 SQL Server：データベースインスタンス名 Exchange：Storage Groups
n instances	リスト内のインスタンスの数
［Show Application Detail］ボタン	Application Detailウィンドウを表示します。Application Viewでレコードを一つ選択した場合にだけ有効です。
［Backup］ボタン	バックアップの処理を実行します。Application Viewでレコードを一つ選択した場合にだけ有効です。
［CSV Output］ボタン	Application Viewの表示内容を，ファイル（タブで区切られた形式）に出力します。このボタンを選択すると，ファイル名と保存先を指定するためのダイアログボックスが表示されます。

(2) Application Detailウィンドウの表示項目

Application Detailウィンドウの表示項目を次の表に示します。

補足説明

Application Detailウィンドウには，リストボックスが表示されます。リストは，参照しやすいように行単位で並べ替えることができます。リストの見出しをクリックすると，選択した見出しの表示内容に関して昇順または降順に並べ替えられます。

表6-3 Application Detailウィンドウの表示項目

項目名内容

Host Name ホスト名

Application アプリケーション種別
「File System」，「SQL Server」，または「Exchange」と表示されます。

Instance インスタンス名
File System：マウントポイント名
SQL Server：データベースインスタンス名
Exchange：Storage Groups

Number of Lines リスト内の行数

DB SQL Serverデータベース名
この項目は，バックアップ対象がSQL Serverデータベースの場合にだけ表示されます。

Storage Group ストレージグループ名
この項目は，バックアップ対象がExchangeデータベースの場合にだけ表示されます。

File Type ファイルタイプ
この項目は，バックアップ対象がSQL ServerデータベースおよびExchangeデータベースの場合にだけ表示されます。
SQL Server：[DATA/TRAN]
Exchange：[MAIL/PBLC/TRAN/CHCK]

Information Store インフォメーションストア名
この項目は，バックアップ対象がExchangeデータベースの場合にだけ表示されます。

File Name ファイル名
この項目は，バックアップ対象がSQL ServerデータベースおよびExchangeデータベースの場合にだけ表示されます。

FS マウントポイント名

Disk Group ディスクグループ名

Device デバイスファイル名

Copy Function コピー種別
コピー種別の名称はDKCソフトウェア製品（ストレージサブシステム装置）のモデルおよびマイクロコードのバージョンによって変わります。
ペアボリュームを構成していないボリュームを示す場合は「-」を表示します（この表示を使用して動作するようなプログラムを作成しないでください）。

Generation Name 世代識別名

Pair Name コピーグループ名

PORT# サーバホスト側のポート名称

TID# サーバホスト側のターゲットID

LUN# サーバホスト側の論理ユニット番号

MU# ペア識別子

LDEV# RAID装置内での論理デバイス番号

P/S 主ボリュームか副ボリュームかを認識する文字
P：主ボリューム
S：副ボリューム
－：SMPLボリューム

SERIAL# RAID装置（ボリューム）のシリアル番号

［CSV Output］ボタン Application Detailウィンドウの表示内容を，ファイル（タブで区切られた形式）に出力します。このボタンを選択すると，ファイル名と保存先を指定するためのダイアログボックスが表示されます。

項目名	内容
Host Name	ホスト名
Application	アプリケーション種別「File System」，「SQL Server」，または「Exchange」と表示されます。
Instance	インスタンス名 File System：マウントポイント名 SQL Server：データベースインスタンス名 Exchange：Storage Groups
Number of Lines	リスト内の行数
DB	SQL Serverデータベース名この項目は，バックアップ対象がSQL Serverデータベースの場合にだけ表示されます。
Storage Group	ストレージグループ名この項目は，バックアップ対象がExchangeデータベースの場合にだけ表示されます。
File Type	ファイルタイプこの項目は，バックアップ対象がSQL ServerデータベースおよびExchangeデータベースの場合にだけ表示されます。 SQL Server：[DATA/TRAN] Exchange：[MAIL/PBLC/TRAN/CHCK]
Information Store	インフォメーションストア名この項目は，バックアップ対象がExchangeデータベースの場合にだけ表示されます。
File Name	ファイル名この項目は，バックアップ対象がSQL ServerデータベースおよびExchangeデータベースの場合にだけ表示されます。
FS	マウントポイント名
Disk Group	ディスクグループ名
Device	デバイスファイル名
Copy Function	コピー種別コピー種別の名称はDKCソフトウェア製品（ストレージサブシステム装置）のモデルおよびマイクロコードのバージョンによって変わります。ペアボリュームを構成していないボリュームを示す場合は「-」を表示します（この表示を使用して動作するようなプログラムを作成しないでください）。
Generation Name	世代識別名
Pair Name	コピーグループ名
PORT#	サーバホスト側のポート名称
TID#	サーバホスト側のターゲットID
LUN#	サーバホスト側の論理ユニット番号
MU#	ペア識別子
LDEV#	RAID装置内での論理デバイス番号
P/S	主ボリュームか副ボリュームかを認識する文字 P：主ボリューム S：副ボリューム－：SMPLボリューム
SERIAL#	RAID装置（ボリューム）のシリアル番号
［CSV Output］ボタン	Application Detailウィンドウの表示内容を，ファイル（タブで区切られた形式）に出力します。このボタンを選択すると，ファイル名と保存先を指定するためのダイアログボックスが表示されます。
