7.2.9　バーコード情報を設定する（バーコード設定）

(1)　表示書体／バー幅調整値設定

各バーコード（JAN（標準），JAN（短縮），カスタマバーコード，ITF，NW-7，CODE39，EAN128）の表示書体（文字表示ありの場合にバーコードの下に出力する文字の書体番号）とバー幅調整値をそれぞれ指定します。詳細は「(4) ［バーコードオプション］画面」を参照してください。

ページの先頭へ

(2)　出力設定

バーコードの出力方法について指定します。

［解像度］プルダウンリスト

バーコードを出力する際の解像度(dpi)を指定します。

• ［180］

• ［240］

• ［300］

• ［400］

• ［480］

• ［600］

• ［1200］

出力プリンタの解像度に合わせて設定してください。なお，解像度に600を指定した場合，PDE for Open 02-04以前と同様の結果になります。

デフォルト値

600

ページの先頭へ

(3)　EAN128

EAN128バーコードの情報を設定します。変換種別GDIまたはPostScriptを利用時にPDE - EAN128 Optionをインストールしているときだけ指定できます。

［EAN128パターンファイルを使用する］チェックボックス

EAN128パターンファイルを使用してEAN128バーコードを描画する場合に指定します。

EAN128パターンファイルを使用する場合，バー幅の調整はできません。また，［解像度］の指定は無視されます。詳細は，PDE - High Grade Printer EAN128 Barcode Optionの取扱説明書を参照してください。

EAN128バーコードの詳細は，マニュアル「H-6256-C30/P30ページプリンタ　EAN128バーコード印刷マニュアル」または「付録I.19(2)(f)　EAN128」を参照してください。

デフォルト値

オフ

ページの先頭へ

(4)　［バーコードオプション］画面

［バーコードオプション］画面を次に示します。

［書体番号］

各バーコード（JAN(標準)，JAN(短縮)，ITF，NW-7，CODE39，EAN128）が文字表示ありの場合にバーコードの下に出力する文字の書体をそれぞれ指定します。書体番号は［書体設定］タブの1バイト書体に指定した書体番号と対応しています。

バーコードがEAN128の場合は，該当する書体番号の文字ピッチを15CPIに設定してください。また，バーコードがEAN128以外の場合は，半角以外の文字ピッチを設定してください。

なお，文字は，［印刷ジョブ設定］タブの［CHARS指定の有効／無効］で［常に有効とする］を選択している場合でも，1バイト書体の属性に従って出力されます。

デフォルト値

書体番号０

［バー幅調整値］（EAN128以外の場合）

各バーコード（JAN(標準)，JAN(短縮)，カスタマバーコード，ITF，NW-7，CODE39）の黒バー幅の増減量をドット数（［バーコード設定］タブ-［出力設定］-［解像度］で指定した解像度換算）で指定します。指定できる値の範囲は-3〜3です。

負の値を指定すると黒バーを細く，白バーを太く描画します。

正の値を指定すると黒バーを太く，白バーを細く描画します。

なお，-3〜3の任意の値を指定してもバーコード全体の幅は変わりません。また，バー幅が1ドット未満になることはありません。

デフォルト値

0

［バー幅調整値］（EAN128の場合）

EAN128バーコードの黒バー幅の増減量をドット数（［バーコード設定］タブ-［出力設定］-［解像度］で指定した解像度換算）で指定します。指定できる値の範囲は-3〜3です。

負の値を指定すると黒バーを細く，白バーを太く描画します。

正の値を指定すると黒バーを太く，白バーを細く描画します。

スタートキャラクタおよびストップキャラクタと，それ以外の部分に分けて値を指定できます。なお，HT-4558，HT-4559，HT-4561，H-6C15，H-6C17およびH-6C26プリンタに出力する場合は，「付録G.5　EAN128バーコード印刷について」を参照してください。

［スタート／ストップキャラクタ］

スタートキャラクタおよびストップキャラクタの黒バー幅に対する増減量を指定します。-3〜3の任意の値を指定してもバーコード全体の幅は変わりません。また，バー幅が1ドット未満になることはありません。

デフォルト値

0

［スタート／ストップキャラクタ以外］

スタートおよびストップキャラクタ以外のキャラクタの黒バー幅に対する増減量を指定します。-3〜3の任意の値を指定してもバーコード全体の幅は変わりません。また，バー幅が1ドット未満になることはありません。

デフォルト値

0

EAN128バーコードの構成を次に示します。

図7‒20　EAN128バーコードの構成

　

EAN128バーコードの最も細いバーの幅は，センタプリンタ（H-6256）では480dpiで3ドット分ですが，PDE for Openでは読み取り精度を考慮し，出力するプリンタに合わせて指定された解像度（［バーコード設定］タブ-［出力設定］-［解像度］の指定値）に応じた大きさとなります（例：600dpiでは4ドット分）。

このため，コンビニエンスストアでの料金代理収納システムで使用されるEAN128バーコード（スタートキャラクタ・ストップキャラクタを含めて26けた）の全体の幅（左右クワイエットゾーンを除く）は，センタプリンタでは480dpiで864ドット（1.8インチ≒45.7mm）ですが，PDE for Openで600dpiを指定して出力した場合は1152ドット（1.92インチ≒48.8mm）と大きくなります。

バーコードの領域には，「付録H.2(6)　EAN128」を参照し，描画に十分な領域を指定するようにしてください。

ページの先頭へ

(5)　［詳細設定］ボタン

バーコードの詳細な設定を行う場合にクリックします。クリックすると［詳細設定］画面が表示されます。

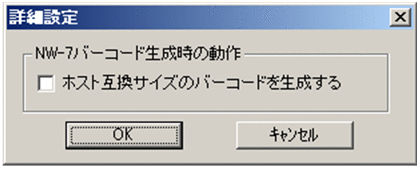

［詳細設定］画面を次に示します。

［NW-7バーコード生成時の動作］

NW-7バーコード生成時の動作を指定します。

［ホスト互換サイズのバーコードを生成する］チェックボックス

センタ漢字プリンタのNW-7バーコードのサイズは，バーコード印刷領域に合わせて3種類（大／中／小）の中から自動選択されます。一方，PDE for Open標準のNW-7バーコードのサイズは，バーコード印刷領域に合わせて約100段階の中から自動選択されるため，センタ漢字プリンタより大きくなることがあります。

バーコード印刷領域を変更しないでセンタ漢字プリンタと同じサイズのNW-7バーコードを印刷したい場合は，このチェックボックスを指定してください。なお，［バーコード設定］タブ−［出力設定］−［解像度］で480dpi未満の解像度を指定している場合，このチェックボックスは指定できません。

デフォルト値

オフ

ページの先頭へ

(6)　EAN128パターンファイルを使用する（PDE - EAN128 Optionインストール時の場合）

EAN128パターンファイルを使用してEAN128バーコードを描画します。EAN128パターンファイルを使用する場合，バー幅の調整は行えません。詳細については，「PRINT DATA EXCHANGE - High Grade Printer EAN128 Barcode Option取扱説明書」を参照してください。

なお，EAN128バーコードの詳細については，「H-6256-C30/P30 ページプリンタ　EAN128 バーコード印刷マニュアル」または「付録H.2(6)　EAN128」を参照してください。
