付録I.19　バーコード（1ADBxxxxxxxxxxxx･･･）₁₆

PDE - LP Optionでは無効となります。

〈この項の構成〉

(1)　形式
(2)　パラメタ

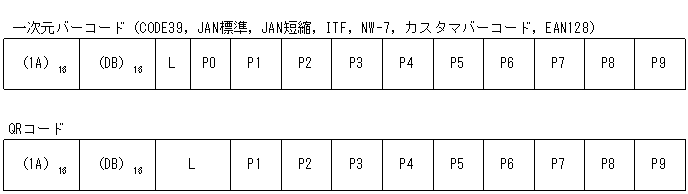

(1)　形式

[図データ]

注　一次元バーコードとQRコードでパラメタが若干異なることに注意してください。

ページの先頭へ

(2)　パラメタ

バーコードのパラメタについて次に示します。

表I‒18　バーコードのパラメタ
パラメタ		サイズ	意味	設定値
L	一次元バーコード	1バイト	パラメタ長	P0からP9までのバイト数
L	QRコード	2バイト	パラメタ長	P1からP9までのバイト数（ビッグエンディアン）
P0	一次元バーコード	1バイト	予備	（00）₁₆
P0	QRコード	0バイト	−	−
P1		1バイト	バーコードタイプ	（01）₁₆	CODE39
				（02）₁₆	JAN標準
				（03）₁₆	JAN短縮
				（06）₁₆	ITF
				（07）₁₆	NW-7
				（08）₁₆	カスタマバーコード
				（09）₁₆	EAN128コードセットC
				（0A）₁₆	QRコード
P2		1バイト	文字表示有無	（00）₁₆	文字表示あり（カスタマバーコード，QRコード時無効）
P2		1バイト	文字表示有無	（01）₁₆	文字表示なし
P3		1バイト	予備	（00）₁₆
P4	一次元バーコード	1バイト	向き	（00）₁₆	横向き
				（01）₁₆	縦向き（下→上）
				（02）₁₆	縦向き（上→下）
	QRコード	1バイト	バージョン	（00）₁₆	バージョン指定なし
	QRコード	1バイト	バージョン	（01）₁₆〜（14）₁₆	バージョン指定あり
P5		2バイト	開始位置y	FCBで定義される印刷領域の左上を原点とする1/1,440インチ単位でバーコード印刷領域の開始位置（左上）を指定します。ｙは原点から下方向，ｘは原点から右方向の値であり，値はビッグエンディアンで（0000）₁₆〜（7FFF）₁₆の範囲で指定します。
P6		2バイト	開始位置x
P7		2バイト	終了位置y	FCBで定義される印刷領域の左上を原点とする1/1,440インチ単位でバーコード印刷領域の終了位置（右下）を指定します。ｙは原点から下方向，ｘは原点から右方向の値であり，値はビッグエンディアンで（0000）₁₆〜（7FFF）₁₆の範囲で指定します。
P8		2バイト	終了位置x
P9		nバイト	データ用文字	一次元バーコードの場合はJIS8の文字列を指定します。 QRコードの場合はJIS8，シフトJIS，またはUTF-8の文字列を指定します。

（凡例）: −：該当なし。

(a)　CODE39

CODE39について説明します。

指定例

CODE39で次の条件のバーコードを出力する場合の機能キャラクタへの指定例を次に示します。

解像度：600dpi
サイズ：5.5CPI
文字列：*CODE39*
文字表示：あり
向き：横向き
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ），（行間隔6LPI，文字サイズ10CPI換算）
バーコード印刷領域の高さ（文字部分を含む）：1,440/1,440インチ

印刷領域幅（「付録H.2(1)(a)　印刷領域の幅」の表から求めた場合）

左マージンのドット数=52

右マージンのドット数=52

バーコード幅のドット数=112×けた数−7=112×8−7=889

バーコード印刷領域に必要なドット数=112×けた数＋97＝112×8＋97=993

機能キャラクタで指定する領域の幅（1/1,440インチ）=↑993×2.4↑=2,384

表I‒19　バーコード（CODE39）の指定例
パラメタ	サイズ	意味	設定値
L	1バイト	パラメタ長	（15）₁₆	13（機能キャラクタ固定部）＋文字列（8バイト）
P0	1バイト	予備	（00）₁₆	固定
P1	1バイト	バーコードタイプ	（01）₁₆	CODE39
P2	1バイト	文字表示有無	（00）₁₆	文字表示あり
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	向き	（00）₁₆	横向き
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（0F00）₁₆
P8	2バイト	終了位置x	（0C20）₁₆
P9	8バイト	データ用文字	CODE39

(b)　JAN（標準/短縮）

JANについて説明します。

指定例

次の条件で「付録H.2(2)(a)　印刷領域の幅」で示した大きさの，JAN（標準）を出力する場合の機能キャラクタへの指定例を次に示します。

解像度：600dpi
倍率：0.8倍相当
文字列：4901234567894
文字表示：あり
向き：横向き
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ），（行間隔6LPI，文字サイズ10CPI換算）
バーコード印刷領域の幅：1628/1,440インチ

バーコード印刷領域の高さ（文字部分を含む）：1,440/1,440インチ

表I‒20　バーコード（JAN）の指定例
パラメタ	サイズ	意味	設定値
L	1バイト	パラメタ長	（1A）₁₆	13（機能キャラクタ固定部）＋文字列（13バイト）
P0	1バイト	予備	（00）₁₆	固定
P1	1バイト	バーコードタイプ	（02）₁₆	JAN（標準）
P2	1バイト	文字表示有無	（00）₁₆	文字表示あり
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	向き	（00）₁₆	横向き
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（0F00）₁₆
P8	2バイト	終了位置x	（092C）₁₆
P9	13バイト	データ用文字	4901234567894

(c)　ITF

ITFについて説明します。

指定例

次の条件で「付録H.2(3)(a)　印刷領域の幅」で示した大きさの，ITFを出力する場合の機能キャラクタへの指定例を次に示します。

解像度：600dpi
倍率：0.3倍相当
文字列：0123456789
文字表示：あり
向き：横向き
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ），（行間隔6LPI，文字サイズ10CPI換算）
バーコード印刷領域の幅：1848/1,440インチ

バーコード印刷領域の高さ（文字部分を含む）：1,440/1,440インチ

表I‒21　バーコード（ITF）の指定例
パラメタ	サイズ	意味	設定値
L	1バイト	パラメタ長	（17）₁₆	13（機能キャラクタ固定部）＋文字列（10バイト）
P0	1バイト	予備	（00）₁₆	固定
P1	1バイト	バーコードタイプ	（06）₁₆	ITF
P2	1バイト	文字表示有無	（00）₁₆	文字表示あり
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	向き	（00）₁₆	横向き
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（0F00）₁₆
P8	2バイト	終了位置x	（0A08）₁₆
P9	10バイト	データ用文字	0123456789

(d)　NW-7

NW-7について説明します。

設定例

「付録H.2(4)(a)　印刷領域の幅（PDE for Open標準サイズのNW-7バーコードを生成する場合）」で示した大きさの，NW-7を出力する場合の機能キャラクタへの指定例を次に示します。

解像度：600dpi
細エレメントの幅：20［1/100mm］
文字列：A01234567890A
文字表示：あり
向き：横向き
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ）
バーコード印刷領域の幅：1947/1,440インチ

バーコード印刷領域の高さ（文字部分を含む）：1,440/1,440インチ（行間隔6LPI，文字サイズ10CPI換算）

表I‒22　バーコード（NW-7）の指定例
パラメタ	サイズ	意味	設定値
L	1バイト	パラメタ長	（1A）₁₆	13（機能キャラクタ固定部）＋文字列（13バイト）
P0	1バイト	予備	（00）₁₆	固定
P1	1バイト	バーコードタイプ	（07）₁₆	NW-7
P2	1バイト	文字表示有無	（00）₁₆	文字表示あり
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	向き	（00）₁₆	横向き
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（0F00）₁₆
P8	2バイト	終了位置x	（0A6B）₁₆
P9	13バイト	データ用文字	A01234567890A

(e)　カスタマバーコード

カスタマバーコードについて説明します。

設定例

「付録H.2(5)(a)　印刷領域の幅」で示した大きさの，カスタマバーコードを出力する場合の機能キャラクタへの指定例を次に示します。

解像度：600dpi
サイズ：8ポイント相当
文字列：15400233-16-4
チェックディジット：「付録H.2(5)(b)　チェックディジットの求め方」によりチェックディジットは5となります。
向き：横向き
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ），（行間隔6LPI，文字サイズ10CPI換算）
バーコード印刷領域の幅：3536/1,440インチ

バーコード印刷領域の高さ：164/1,440インチ

表I‒23　バーコード（カスタマバーコード）の指定例
パラメタ	サイズ	意味	設定値
L	1バイト	パラメタ長	（23）₁₆	13（機能キャラクタ固定部）＋文字列（22バイト）
P0	1バイト	予備	（00）₁₆	固定
P1	1バイト	バーコードタイプ	（08）₁₆	カスタマバーコード
P2	1バイト	文字表示有無	（00）₁₆	固定
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	向き	（00）₁₆	横向き
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（0A04）₁₆
P8	2バイト	終了位置x	（10A0）₁₆
P9	13バイト	データ用文字	15400233−16−4△△△△△△△05^※1※2

注※1: 郵便番号＋住所番号が20けたに満たない場合は，空白を追加します。
注※2: チェックディジットが1けたの場合は，0を付けて2けたにします。

(f)　EAN128

EAN128について説明します。

設定例

「付録H.2(6)　EAN128」の説明を基に，次の条件でのバーコード機能キャラクタの指定例を次の表に示します。

解像度：600dpi
文字表示：あり
向き：横向き
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ），（行間隔6LPI，文字サイズ10CPI換算）
バーコード印刷領域の幅：3168/1,440インチ

バーコード印刷領域の高さ（文字部分を含む）：855/1,440インチ

表I‒24　バーコード（EAN128）の指定例
パラメタ	サイズ	意味	設定値
L	1バイト	パラメタ長	P0からP9までのバイト数（66〜67バイト）
P0	1バイト	予備	（00）₁₆	固定
P1	1バイト	バーコードタイプ	（09）₁₆	EAN128コードセットC
P2	1バイト	文字表示有無	（00）₁₆	文字表示あり（EAN128バーコードで文字表示する場合は，環境設定ユティリティの［書体設定］タブで，1バイト書体の文字ピッチを必ず15CPIに設定してください）
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	向き	（00）₁₆	横向き
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（0CB7）₁₆
P8	2バイト	終了位置x	（0F30）₁₆
P9	nバイト	データ用文字	EAN128コードセットCのバーコードキャラクタ群を指定します。コンビニエンスストアでの料金代理収納システム用のEAN128バーコードの場合は次の形式（53バイトまたは54バイト）です。
			区切り記号「(」	記号1けた
			データ項目用識別子「91」	数字2けた
			区切り記号「）」	記号1けた
			国コード＋メーカコード	数字6けた
			区切り記号「-」	記号1けた
			自由使用欄	数字21けた
			再発行区分	数字1けた
			復改（0D）₁₆	記号1けた
			支払期限日YYMMDD	数字6けた
			区切り記号「-」	記号1けた
			印紙フラグ	数字1けた
			区切り記号「-」	記号1けた
			支払金額	数字6けた
			区切り記号「-」	記号1けた
			全体チェックディジット（モジュラス10）^※	数字1けた
			チェックディジット（モジュラス103）^※	数字2けたまたは数字3けた

注※: チェックディジットの算出方法については，「付録H.2(6)(b)　チェックディジットの求め方」を参照してください。

(g)　QRコード

QRコードについて説明します。

設定例

「付録H.2(7)　QRコード」の説明を基に，次の条件でQRコード化する場合のバーコード機能キャラクタの指定例を次の表に示します。

文字列：〒123-4567＿○×県○×市○○○123
バージョン：10
開始位置：11行目（2400/1,440インチ），6列目（720/1,440インチ），（行間隔6LPI，文字サイズ10CPI換算）

サイズ：30mm（1700/1,440インチ）

表I‒25　バーコード（QRコード）の指定例（シフトJISの場合）
パラメタ	サイズ	意味	設定値
L	2バイト	パラメタ長	（002D）₁₆	12（機能キャラクタ固定部）＋文字列（33バイト）
P1	1バイト	バーコードタイプ	（0A）₁₆	QRコード
P2	1バイト	文字表示有無	（00）₁₆	固定
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	バージョン	（0A）₁₆	バージョン10
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（1004）₁₆
P8	2バイト	終了位置x	（0974）₁₆
P9	33バイト	データ用文字	〒123-4567＿○×県○×市○○○123

表I‒26　バーコード（QRコード）の指定例（UTF-8の場合）
パラメタ	サイズ	意味	設定値
L	2バイト	パラメタ長	（0036）₁₆	12（機能キャラクタ固定部）＋文字列（42バイト）
P1	1バイト	バーコードタイプ	（0A）₁₆	QRコード
P2	1バイト	文字表示有無	（00）₁₆	固定
P3	1バイト	予備	（00）₁₆	固定
P4	1バイト	バージョン	（0A）₁₆	バージョン10
P5	2バイト	開始位置y	（0960）₁₆
P6	2バイト	開始位置x	（02D0）₁₆
P7	2バイト	終了位置y	（1004）₁₆
P8	2バイト	終了位置x	（0974）₁₆
P9	42バイト	データ用文字	〒123-4567＿○×県○×市○○○123
