SEWB+/CONSTRUCTION アプリケーション開発ガイド
- 形 式
- @@idlopedata(可変記号 [ { ,"リポジトリの言語区分" [,BASIC_ATTR] |
- ,,BASIC_ATTR } ] )
- 注
- [ ]は省略できることを表します。
- { }は項目のどちらか一つを記述することを表します。
- 機 能
- SEWB+/CS-DESIGNで作成した論理設計図のオブジェクト定義情報から,オペレーション情報の戻り値のデータ項目の定義情報を取得するときに使用します。
- 規 則
- @@set文の右辺に指定する。
- @@interface文でATTR=INTERFACE,またはATTR=OPERATIONを指定した可変記号を指定する。または,@@idlinterfaces関数で取り出したSEWB+/CS-DESIGNのオブジェクト定義情報を指定した可変記号に,添字を付けて指定する。
- オペレーション情報は,@@set文の左辺の可変記号に二次元の配列で指定される。
- リポジトリの言語区分によって,言語別詳細情報の対象言語を選択できる。省略した場合は,@@lang文のFOR_REPOSITORY句の指定に従う。
- リポジトリの言語区分は,SEWB+/REPOSITORYに登録されている言語区分を文字定数で指定する。省略した場合,@@lang文のFOR_REPOSITORY句の指定に従う。
- BASIC_ATTRを指定すると,データ項目の基本属性タブ情報を取得できる。
取り出せる情報は,@@getdata関数と同じです。詳細は,「7.9.12 @@getdata関数」を参照してください。
- 戻り値のデータ項目が結合項目の場合,Levelは1から昇順に設定される。また,単項目の場合,Levelは1が設定される。
- リポジトリから入力したデータ項目以外の戻り値情報は,DataItemName以降がNULLデータで設定され,Levelは0となる。
- 使用例1(BASIC_ATTRオペランド指定なし)
- BASIC_ATTRオペランド指定がない場合に,オペレーション情報の戻り値のデータ項目定義情報を取得するときのSEWB+/CS-DESIGNでの定義情報,データ項目情報と,テンプレートおよび生成ソースの関係を示します。
- SEWB+/CS-DESIGNでの定義情報
- データ項目情報 1/2
項番 |
Level |
DataItemName |
Type |
Digit |
FloatDigit |
RepeatLevel |
ParentRow |
1 |
1 |
FIND |
結合データ |
|
|
|
0 |
2 |
2 |
RTN_CODE |
整数データ |
8 |
|
|
1 |
3 |
1 |
ADD |
結合データ |
|
|
|
0 |
4 |
2 |
FirstName |
整数データ |
8 |
|
|
3 |
5 |
0 |
|
|
|
|
|
|
データ項目情報の続き 2/2
項番 |
SourceName |
SourceType |
TypeModifyInfo |
InitValue |
Field |
AvailableCount |
AvailableName |
AvailableValue |
1 |
FindRtnTbl |
|
|
|
|
|
|
|
2 |
ReturnCode |
long |
|
|
|
|
|
|
3 |
AddRtnTbl |
|
|
|
|
|
|
|
4 |
ReturnCode |
long |
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
- 注
- 表中のキーワードは説明上,付けているものです。また,空欄は,画面上で値が設定されていないことを示します。

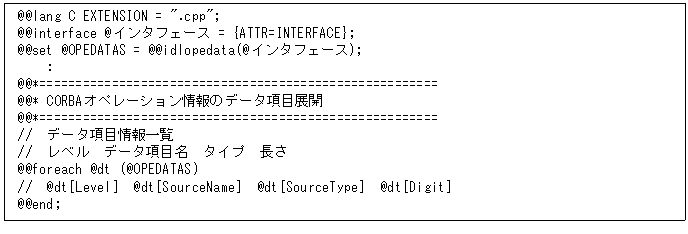

- テンプレート
- 生成ソース
// データ項目情報一覧
// レベル データ項目名 タイプ 長さ
// 1 FindRtnTbl
// 2 ReturnCode long 8
// 1 AddRtnTbl
// 2 ReturnCode long 8
// 0
- 使用例2(BASIC_ATTRオペランド指定あり)
- BASIC_ATTRオペランド指定がある場合に,オペレーション情報の戻り値のデータ項目の定義情報を取得するときのSEWB+/CS-DESIGNでの定義情報,データ項目情報と,テンプレート,および生成ソースの関係を示します。
- SEWB+/CS-DESIGNでの定義情報
- 使用例1と同じ情報を使用します。
- データ項目情報
- 使用例1と同じ情報を使用します。また,基本属性の指定内容を次に示します。
DataItemName |
LangTypeCount |
StdName |
Furigana |
Comment |
FieldCount |
BasicField |
FIND |
4 |
検索結果 |
ケンサクケッカ※ |
検索結果情報テーブル |
20 |
|
RTN_CODE |
|
リターンコード |
リターンコード※ |
リターンコード |
|
|
ADD |
4 |
追加結果 |
ツイカケッカ※ |
追加結果情報テーブル |
20 |
|
FirstName |
4 |
リターンコード |
リターンコード※ |
リターンコード |
20 |
|
|
|
|
|
|
|
|
- 注
- 表中のキーワードは説明上,付けているものです。また,空欄は,画面上で値が設定されていないことを示します。
- 注※
- 半角で表示されます。

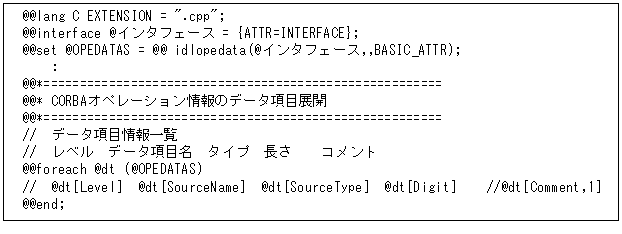

- テンプレート
- 生成ソース
// データ項目情報一覧
// レベル データ項目名 タイプ 長さ コメント
// 1 FindRtnTbl // 検索結果情報テーブル
// 2 ReturnCode long 8 // リターンコード
// 1 AddRtnTbl //氏名
// ReturnCode long 8 // リターンコード
// 0
