3.2.2 CORBAの実装プログラムで使用するインタフェース項目の定義-[インタフェース]タブ

[インタフェース]タブでは,実装プログラムで使用するオブジェクトのインタフェース情報(IDLファイル,インタフェース項目,オペレーション項目)を定義します。インタフェース項目やオペレーション項目を定義するときの[インタフェース]タブとダイアログの関係を図3-1に示します。

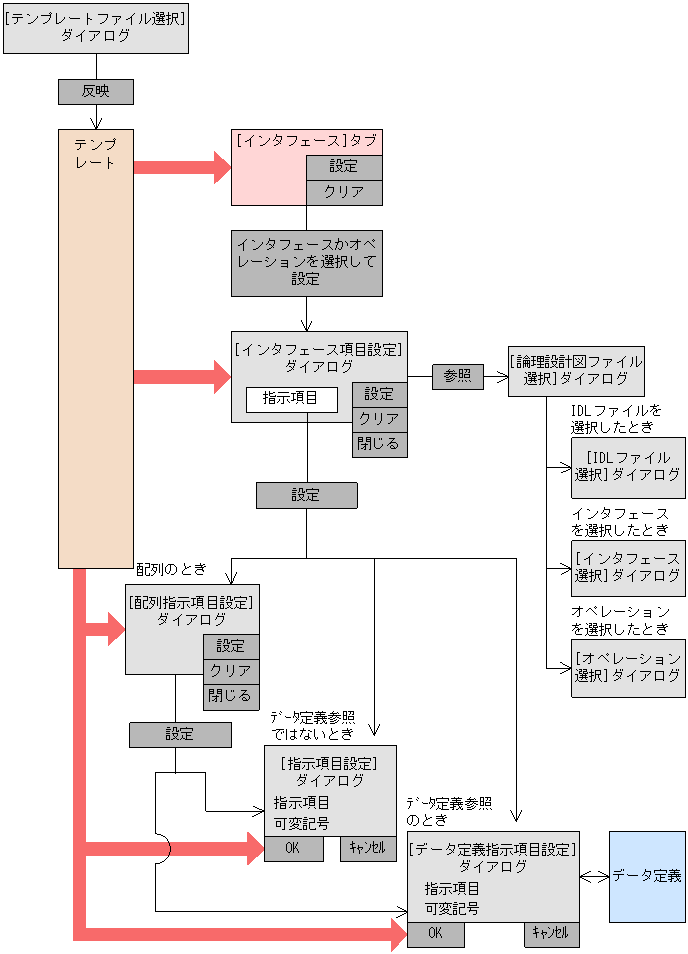

図3-1 [インタフェース]タブとダイアログの関係

[図データ]

<この項の構成>
(1) [インタフェース]タブ
(2) [インタフェース項目設定]ダイアログ
(3) [論理設計図ファイル選択]ダイアログ
(4) [指示項目設定]ダイアログ
(5) [データ定義指示項目設定]ダイアログ

(1) [インタフェース]タブ

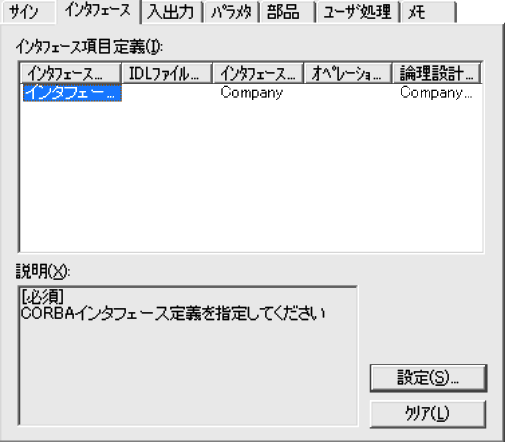

[インタフェース]タブを次に示します。

[図データ]

[インタフェース]タブには,CORBAのオブジェクトのインタフェースとして定義されたインタフェース項目に対応している可変記号が表示されます。使用するインタフェースを選びます。

(2) [インタフェース項目設定]ダイアログ

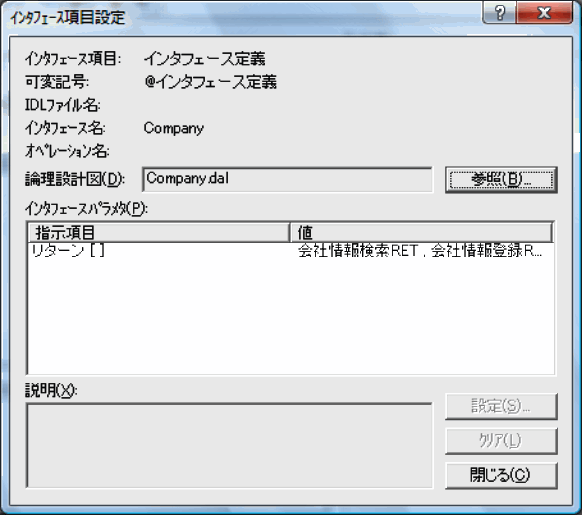

[インタフェース項目設定]ダイアログには,[インタフェース]タブで選ばれたIDLファイル名,インタフェース項目名,およびインタフェース中のオペレーション項目名が表示されます。[インタフェース]項目設定ダイアログを次に示します。

[図データ]

(3) [論理設計図ファイル選択]ダイアログ

[論理設計図ファイル選択]ダイアログには,論理設計図ファイルの一覧が表示されているので,その中から,実装プログラムで使用するIDLファイル,インタフェース項目,またはオペレーション項目を含む論理設計図ファイルを選びます。

「環境設定」でパスが複数指定されている場合
「環境設定」で論理設計図のパスが複数指定されている場合,[論理設計図ファイル選択]ダイアログの「ファイルの場所」を選択する[パス選択]ダイアログが表示されます。[パス選択]ダイアログには,「環境設定」で指定したパスおよび前回[論理設計図ファイル]選択ダイアログで選択したパスが表示されます。[パス選択]ダイアログについては,「3.1.2(2) [パス選択]ダイアログ」を参照してください。なお,「テンプレート」は「論理設計図」に置き換えてお読みください。

(4) [指示項目設定]ダイアログ

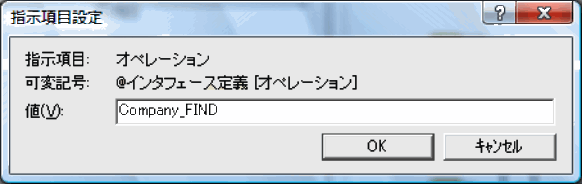

[指示項目設定]ダイアログを次に示します。

[図データ]

[論理設計図ファイル選択]ダイアログで選ばれた論理設計図ファイルを修飾する情報(接頭語,接尾語)を設定します。

なお,テンプレートで値が定義されていれば,値の欄にリスト形式で値が表示され,そこから選択できます。

(5) [データ定義指示項目設定]ダイアログ

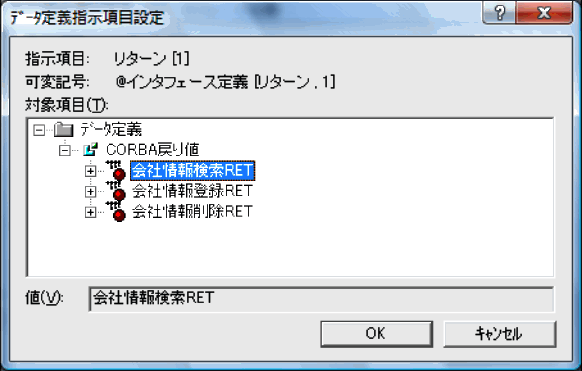

指示項目がデータ定義を参照するとテンプレートで宣言されているときは,[データ定義指示項目設定]ダイアログが表示されます。[データ定義指示項目設定]ダイアログを次に示します。

[図データ]
