6.7.7 [制御ノードプロパティ]ダイアログ
[制御ノードプロパティ]ダイアログでは,分業ノード,分岐ノード,待合ノード,および先着ノードの属性を設定します。
- 〈この項の構成〉
(1) 分業ノードの場合

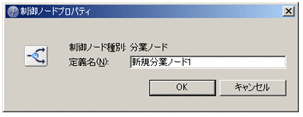

[制御ノードプロパティ]ダイアログ(分業ノードの場合)を次に示します。
[制御ノードプロパティ]ダイアログ(分業ノードの場合)の各項目について説明します。
- [制御ノード種別]
-
「分業ノード」が表示されます。
- [定義名]
-
分業ノードの定義名を入力します。
デフォルトでは,新規分業ノード1〜新規分業ノードnが表示されます。nは一意となる整数が割り当てられます。
- [OK]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目で設定した内容が反映されます。
- [キャンセル]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目で設定した内容は反映されません。
(2) 分岐ノードの場合
[制御ノードプロパティ]ダイアログ(分岐ノードの場合)を次に示します。
[制御ノードプロパティ]ダイアログ(分岐ノードの場合)の各項目について説明します。
- [制御ノード種別]
-
「分岐ノード」が表示されます。
- [分岐条件]ボタン
-
分岐条件を変更する場合にクリックします。
このボタンをクリックすると,[分岐条件の設定]ダイアログが表示されるので,変更する分岐条件を指定してください。[分岐条件の設定]ダイアログについては,「6.7.8 [分岐条件の設定]ダイアログ」を参照してください。
- [定義名]
-
分岐ノードの定義名を入力します。
デフォルトでは,新規分岐ノード1〜新規分岐ノードnが表示されます。nは一意となる整数が割り当てられます。
- [OK]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目の設定が有効になります。
- [キャンセル]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目の設定が無効になります。
(3) 待合ノードの場合
[制御ノードプロパティ]ダイアログ(待合ノードの場合)を次に示します。
[制御ノードプロパティ]ダイアログ(待合ノードの場合)の各項目について説明します。
- [制御ノード種別]
-
「待合ノード」が表示されます。
- [定義名]
-
待合ノードの定義名を入力します。
デフォルトでは,新規待合ノード1〜新規待合ノードnが表示されます。nは一意となる整数が割り当てられます。
- [OK]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目で設定した内容が反映されます。
- [キャンセル]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目で設定した内容は反映されません。
(4) 先着ノードの場合

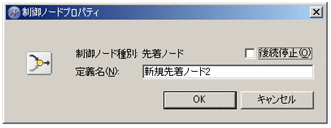

[制御ノードプロパティ]ダイアログ(先着ノードの場合)を次に示します。
[制御ノードプロパティ]ダイアログ(先着ノードの場合)の各項目について説明します。
- [制御ノード種別]
-
「先着ノード」が表示されます。
- [後続停止]
-
後続停止を設定する場合にチェックします。
- [定義名]
-
先着ノードの定義名を入力します。
デフォルトでは,新規先着ノード1〜新規先着ノードnが表示されます。nは一意となる整数が割り当てられます。
- [OK]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目で設定した内容が反映されます。
- [キャンセル]ボタン
-
[制御ノードプロパティ]ダイアログを閉じます。各項目で設定した内容は反映されません。
