6.5.1 ビジネスプロセス遷移エディタ
ビジネスプロセス遷移エディタでは,ビジネスプロセスの遷移図を描画します。

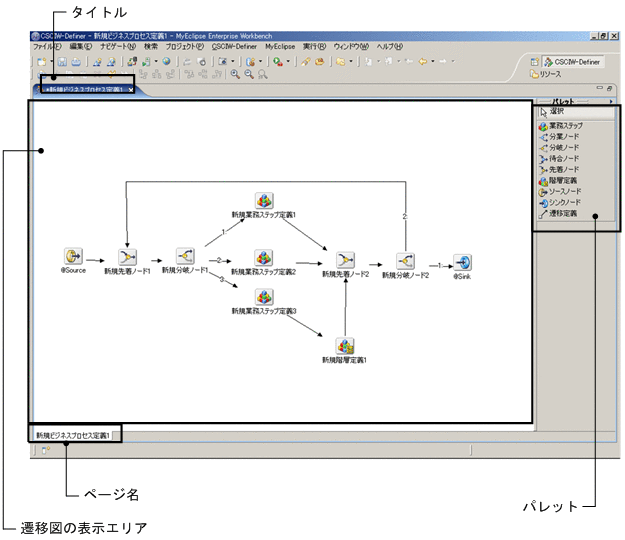

ビジネスプロセス遷移エディタを次に示します。
ビジネスプロセス遷移エディタに表示される内容について説明します。
- タイトル
-
ビジネスプロセス定義の定義名を表示します。
- 遷移図の表示エリア
-
ビジネスプロセスを遷移図で表示します。表示している遷移図のアイコンを直接選択してビジネスプロセス定義を編集できます。
CSCIW-Definerページの設定によって,遷移図に作業定義名を表示できます。CSCIW-Definerページについては,「6.2.4(1)(a) CSCIW-Definerページ」を参照してください。
- パレット
-
遷移図を描画するための項目を表示します。
- ページ名
-
階層名を表示します。
階層定義内の遷移を表示していない場合は,ビジネスプロセス定義名を表示します。
次に遷移図の表示エリアおよびパレットの項目でできる操作について説明します。
(1) 遷移図の表示エリアでできる操作
遷移図の表示エリアで,描画されているアイコンを右クリックするとポップアップメニューが表示されます。
ポップアップメニューによってできる操作を次の表に示します。
メニュー |
操作説明 |
---|---|
プロパティ |
ダイアログを表示し,各定義の属性を編集します。 |
開く |
階層定義内の遷移図を別のページで開きます。 このメニューは,階層定義を2つ以上選択している場合,非活性になります。 |
切り取り |
定義を切り取ります。 このメニューは,切り取る要素(業務ステップ,分業ノード,分岐ノード,待合ノード,先着ノード,階層定義)を1つ以上選択していない場合,非活性になります。 |
コピー |
定義をコピーします。 このメニューは,コピーできる要素(業務ステップ,分業ノード,分岐ノード,待合ノード,先着ノード,階層定義)を1つ以上選択していない場合,非活性になります。 |
貼り付け |
定義を貼り付けます。 このメニューは,次の条件をすべて満たしていない場合,非活性になります。
|
削除 |
定義を削除します。 このメニューは,削除できる要素を1つ以上選択していない場合,非活性になります。 |
元に戻す |
操作を元に戻します。 このメニューは,元に戻す操作がない場合,非活性になります。 |
やり直し |
元に戻した操作をやり直します。 このメニューは,やり直す操作がない場合,非活性になります。 |
ズーム |
遷移図のサイズを変更します。 次のサブメニューの操作ができます。
|
整列 |
定義(遷移定義を除く)を2つ以上選択している場合で,かつ複数選択した定義の最後が遷移定義でない場合に,次のサブメニューの操作ができます。
|
(2) パレットの項目でできる操作
パレットの項目を選択することによって,遷移図を描画できます。
パレットの項目でできる操作を次の表に示します。
なお,操作説明の内容は,ツールチップや詳細情報として表示されます。
項目 |
操作説明 |
---|---|
選択 |
遷移図に描かれた定義を選択します。 |
業務ステップ |
遷移図に業務ステップを配置します。 |
分業ノード |
遷移図に分業ノードを配置します。 |
分岐ノード |
遷移図に分岐ノードを配置します。 |
待合ノード |
遷移図に待合ノードを配置します。 |
先着ノード |
遷移図に先着ノードを配置します。 |
階層定義 |
遷移図に階層定義を配置します。 |
ソースノード |
遷移図にソースノードを配置します。 |
シンクノード |
遷移図にシンクノードを配置します。 |
遷移定義 |
遷移図に遷移線を描画します。 |
- 遷移定義の折り曲げまたは直線化
-
遷移図の遷移定義を選択すると,点が表示されます。この点をドラッグ&ドロップすることで,遷移定義を折り曲げたり,直線にしたりできます。
(3) 遷移定義を描画するときの制限事項
遷移定義を描画するときの制限事項を次に示します。
-
遷移元または遷移先に定義が接続されていない遷移定義は描画できません。
-
遷移元と遷移先が同一の定義である遷移定義は描画できません。
-
一対の遷移元・遷移先の間に複数の遷移定義は描画できません。
-
遷移定義の接続本数には制限があります。接続本数の制限値を次の表に示します。
表6‒44 遷移定義の接続本数の制限値 定義
接続本数の制限値
遷移元
遷移先
業務ステップ
1
1
分業ノード
1
なし(複数の描画が可能)
分岐ノード
1
なし(複数の描画が可能)
待合ノード
なし(複数の描画が可能)
1
先着ノード
なし(複数の描画が可能)
1
階層定義
1
1
ソースノード
0
1
シンクノード
1
0
-
遷移元と遷移先の組み合わせによっては遷移定義を描画できない場合があります。遷移定義の描画可否を次の表に示します。
表6‒45 遷移定義の描画可否 遷移元
遷移先
業務ステップ
分業ノード
分岐ノード
待合ノード
先着ノード
階層定義
ソースノード
シンクノード
業務ステップ
○
○
○
○
○
○
×
○
分業ノード
○
○
○
○
○
○
×
○※1
分岐ノード
○
○
○
○
○
○
×
○
待合ノード
○
○
○
○
○
○
×
○
先着ノード
○
○
○
○
○
○
×
○
階層定義
○
○
○
○
○
○
×
○
ソースノード
○
○
○
○※1
○※2
○
×
×
シンクノード
×
×
×
×
×
×
×
×
