[案件一覧]画面
[案件一覧]画面には,案件一覧が表示されます。

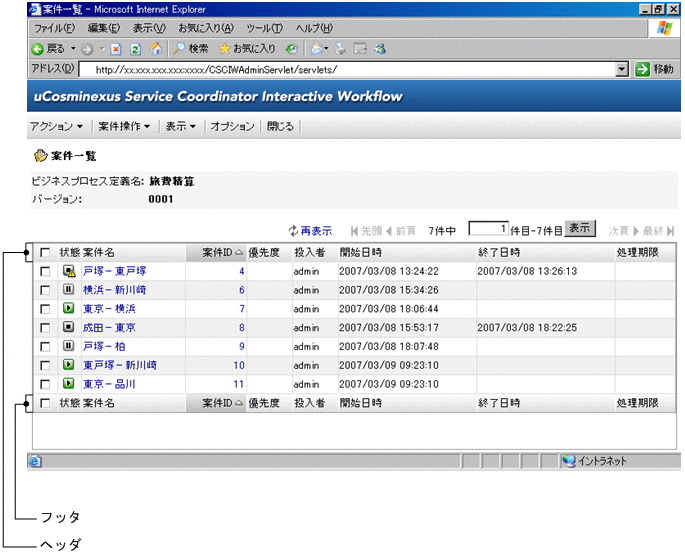

[案件一覧]画面を次に示します。
画面のメニュー,情報および項目について次に説明します。
メニュー
- [アクション▼]
-
アクションのサブメニューが表示されます。
-
[案件検索]
「案件検索」画面が別ウィンドウに表示され,特定の条件で案件を検索できます。
「案件検索」画面については,「[案件検索]画面」を参照してください。
-
- [案件操作▼]
-
案件操作のサブメニューが表示されます。
なお,案件の各操作については,「6.1 案件を操作する」を参照してください。
-
[開始]
案件一覧で選択した案件を開始します。
案件を選択していない場合は非活性です。なお,CSCIWのBPMN連携機能使用時は非表示です。
[開始]を選択すると,選択した案件に対してCIWProcessInstance#start()APIが発行されます。
-
[中断]
案件一覧で選択した案件を中断します。
案件を選択していない場合は非活性です。なお,CSCIWのBPMN連携機能使用時は非表示です。
[中断]を選択すると,選択した案件に対してCIWProcessInstance#changeState(CIWProcessInstance.State.INTERMITTED)APIが発行されます。
-
[再開]
案件一覧で選択した案件を再開します。
案件を選択していない場合は非活性です。なお,CSCIWのBPMN連携機能使用時は非表示です。
[再開]を選択すると,選択した案件に対してCIWProcessInstance#changeState(CIWProcessInstance.State.RUNNING)APIが発行されます。
-
[強制終了]
案件一覧で選択した案件を強制的に終了します。
案件を選択していない場合は非活性です。
[強制終了]を選択すると,選択した案件に対してCIWProcessInstance#terminate()APIが発行されます。なお,CSCIWのBPMN連携機能使用時はCIWBPMNLib#terminatePI()APIが発行されます。
-
[削除]
案件一覧で選択した案件を削除します。
案件を選択していない場合は非活性です。
[削除]を選択すると,選択した案件に対してCIWProcessInstance#delete()APIが発行されます。なお,CSCIWのBPMN連携機能使用時はCIWBPMNLib#deletePI()APIが発行されます。
-
[プロセスデータ編集]
[プロセスデータ編集]画面が別ウィンドウに表示されます。
案件を選択していない場合,または複数選択している場合は非活性です。
CSCIWのBPMN連携機能使用時だけこのサブメニューが表示されます。
[プロセスデータ編集]画面については,「[プロセスデータ編集]画面」を参照してください。
-
[メッセージ送信]
[メッセージ送信]画面が別ウィンドウに表示されます。
案件を選択していない場合,または複数選択している場合は非活性です。
CSCIWのBPMN連携機能使用時だけこのサブメニューが表示されます。
[メッセージ送信]画面については,「[メッセージ送信]画面」を参照してください。
選択したすべての案件の操作が成功した場合は,[案件一覧]画面が最新の情報に更新されます。なお,エラーが発生した場合は,エラーメッセージが[案件一覧]画面に表示されます。
-
- [表示▼]
-
表示のサブメニューが表示されます。
-
[業務ステップ一覧]
案件一覧で選択した案件に含まれる業務ステップが,[業務ステップ一覧]画面に表示されます。
案件を選択していない場合,または複数の案件を選択している場合は非活性です。
[業務ステップ一覧]画面については,「[業務ステップ一覧]画面」を参照してください。
-
[作業一覧]
案件一覧で選択した案件に含まれる作業が,[作業一覧]画面に表示されます。
案件を選択していない場合,または複数の案件を選択している場合は非活性です。
[作業一覧]画面については,「[作業一覧]画面」を参照してください。
-
[ビジネスプロセスモニタ]
[ビジネスプロセスモニタ]画面が別ウィンドウに表示されます。
CSCIWのBPMN連携機能使用時だけこのサブメニューが表示されます。
案件を選択していない場合,または複数の案件を選択している場合は非活性です。
[ビジネスプロセスモニタ]画面については,「[ビジネスプロセスモニタ]画面」を参照してください。
-
[最新情報の表示]
[案件一覧]画面が最新の情報に更新されます。
更新後の画面の表示を次に示します。
・検索条件はこの画面に保存している検索条件で表示されます。
・ソート条件はこの画面に保存しているソート条件で表示されます。
・表示列は[案件表示オプション設定]画面で設定した項目で表示されます。
・選択は解除されます。
・画面には最初のページが表示されます。
-
- [オプション]
-
[案件表示オプション設定]画面が別ウィンドウに表示され,[案件一覧]画面に表示される項目の表示または非表示を切り替えられます。
[案件表示オプション設定]画面については,「[案件表示オプション設定]画面」を参照してください。
- [閉じる]
-
[案件一覧]画面が閉じます。なお,この画面から開いたすべての子画面も閉じます。
情報
- [ビジネスプロセス定義名]
-
選択したビジネスプロセス定義名が表示されます。
- [バージョン]
-
選択したビジネスプロセス定義のバージョンを示す4けたの数字が表示されます。
バージョンが4けた未満の場合は,前に0が補完されて表示されます。
- [再表示]
-
[案件一覧]画面が最新の情報に更新されます。
更新後の画面の表示については,[表示▼]−[最新情報の表示]を参照してください。
- [先頭]
-
案件一覧の先頭ページが表示されます。
先頭ページが表示されている場合は非活性です。
- [前頁]
-
表示されている案件一覧の1つ前のページが表示されます。
先頭ページが表示されている場合は非活性です。
- [n件中「l」件目−m件目]
-
表示内容を次に示します。
-
n
全体の件数が表示されます。
-
「l」
表示ページの先頭の案件が何件目かが表示されます。
また,表示させたい件数を直接指定できます。指定できる値は,1〜2147483647の整数値です。
-
m
表示ページの最後の案件が何件目かが表示されます。
-
- [表示]
-
「l」で指定した件数をオフセットとし,案件一覧が再表示されます。
「l」に全体件数より大きな値を指定した場合は,mに「x」が表示されます。
- [次頁]
-
表示されている案件一覧の次のページが表示されます。
最終ページが表示されている場合は非活性です。
- [最終]
-
案件一覧の最終ページが表示されます。
最終ページが表示されている場合は非活性です。
項目
ヘッダまたはフッタの各項目のアンカーをクリックすると,その項目で一覧をソートできます。クリックするごとに順序の昇順,降順が切り替わります。
- [□](チェックボックス)
-
案件を選択するか,または選択を解除します。
チェックボックスをチェックすると,行が選択色に変わります。
なお,ヘッダまたはフッタのチェックボックスでは,すべての案件を一括で選択するか,または一括で選択を解除できます。クリックするごとに,すべて選択,選択をすべて解除が切り替わります。
- [状態]
-
案件の状態を示すアイコンが表示されます。
案件の状態を示すアイコンを次に示します。
表9‒3 案件の状態を示すアイコン アイコン
状態
「未実行」状態
「実行中」状態
「実行停止」状態
「完了」状態
「強制終了」状態
- [案件名]
-
案件名が表示されます。
クリックすると[業務ステップ一覧]画面が表示されます。ただし,案件名が省略されている場合はアンカーも表示されません。
- [案件ID]
-
案件IDが表示されます。
クリックすると[業務ステップ一覧]画面が表示されます。
- [優先度]
-
優先度が表示されます。
- [投入者]
-
案件の投入者が表示されます。
- [開始日時]
-
案件の開始日時が表示されます。
表示形式を次に示します。
-
日本語表示の場合
YYYY/MM/DD hh:mm:ss
-
日本語表示以外の場合
MM/DD/YYYY hh:mm:ss
-
- [終了日時]
-
案件の終了日時が表示されます。
表示形式を次に示します。
-
日本語表示の場合
YYYY/MM/DD hh:mm:ss
-
日本語表示以外の場合
MM/DD/YYYY hh:mm:ss
-
- [処理期限]
-
案件の処理期限が表示されます。
表示形式を次に示します。
-
日本語表示の場合
YYYY/MM/DD hh:mm:ss
-
日本語表示以外の場合
MM/DD/YYYY hh:mm:ss
-
- メモ
-
-
[案件一覧]画面の一画面に表示される最大件数は,セットアッププロパティファイルの「AdmPIDispMaxCount」で設定した値です。
-
[前頁]ボタンまたは[次頁]ボタンの制御は,案件取得API(CIWServer#getProcessInstancesList)のオフセットと最大取得件数を使用します。[前頁]ボタンまたは[次頁]ボタンをクリックするたびに該当するAPIを発行します。また,全件数表示には件数取得API(CIWServer#getListCount)を使用します。したがって,タイミングによっては表示情報の重複や漏れなどのずれが生じる場合があります。
-
各項目をソートして表示される順序は,CSCIWのAPI(getProcessInstancesList)にソート条件(属性と昇順または降順)を指定して取得した順序と同じです。また,空文字(null)のデータの表示順もAPIで取得した順序になります。
-
日時を表す「YYYY/MM/DD hh:mm:ss」などの表記について,英字の意味を次に示します。
・YYYY:西暦を示します。
・MM:月を示します。
・DD:日を示します。
・hh:時を示します。
・mm:分を示します。
・ss:秒を示します。
-
