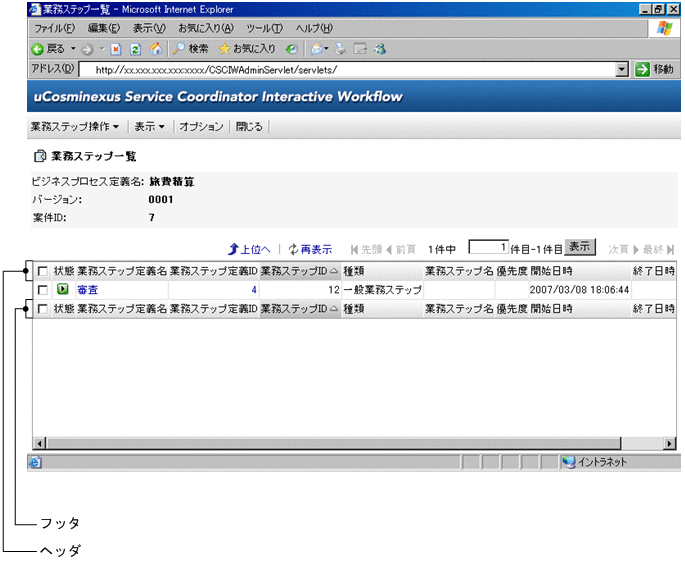

［業務ステップ一覧］画面

メニュー

［業務ステップ操作▼］

業務ステップ操作のサブメニューが表示されます。

なお，業務ステップの各操作については，「6.2　業務ステップを操作する」を参照してください。

• ［活性化］

  業務ステップ一覧で選択した業務ステップを活性化します。

  業務ステップを選択していない，またはCSCIWのBPMN連携機能使用時は非活性です。

  ［活性化］を選択すると，選択した業務ステップに対してCIWActivityInstance#changeState(CIWActivityInstance.State.READY)APIが発行されます。

• ［中断］

  業務ステップ一覧で選択した業務ステップを中断します。

  業務ステップを選択していない，またはCSCIWのBPMN連携機能使用時は非活性です。

  ［中断］を選択すると，選択した業務ステップに対してCIWActivityInstance#changeState(CIWActivityInstance.State.NTERMITTED)APIが発行されます。

• ［再開］

  業務ステップ一覧で選択した業務ステップを再開します。

  業務ステップを選択していない，またはCSCIWのBPMN連携機能使用時は非活性です。

  ［再開］を選択すると，選択した業務ステップに対してCIWActivityInstance#changeState(CIWActivityInstance.State.RUNNING)APIが発行されます。

• ［完了］

  業務ステップ一覧で選択した業務ステップを完了します。

  業務ステップを選択していない，またはCSCIWのBPMN連携機能使用時は非活性です。

  ［完了］を選択すると，選択した業務ステップに対してCIWActivityInstance#changeState(CIWActivityInstance.State.READY_FOR_TRANSITION)APIが発行されます。

• ［強制終了］

  業務ステップ一覧で選択した業務ステップを強制的に終了します。

  業務ステップを選択していない，またはCSCIWのBPMN連携機能使用時は非活性です。

  ［強制終了］を選択すると，選択した業務ステップに対してCIWActivityInstance#changeState(CIWActivityInstance.State.TERMINATED)APIが発行されます。

選択したすべての業務ステップの操作が成功した場合は，［業務ステップ一覧］画面が最新の情報に更新されます。なお，エラーが発生した場合は，エラーメッセージが［業務ステップ一覧］画面に表示されます。

［表示▼］

表示のサブメニューが表示されます。

• ［案件一覧］

  ［案件一覧］画面が表示されます。

  ［案件一覧］画面については，「［案件一覧］画面」を参照してください。

• ［作業一覧］

  業務ステップ一覧で選択した業務ステップに含まれる作業が，［作業一覧］画面に表示されます。

  業務ステップを選択していない場合，または複数の業務ステップを選択している場合は非活性です。

  ［作業一覧］画面については，「［作業一覧］画面」を参照してください。

• ［最新情報の表示］

  ［業務ステップ一覧］画面が最新の情報に更新されます。

  更新後の画面の表示を次に示します。

  ・ソート条件はこの画面に保存しているソート条件で表示されます。

  ・表示列は［業務ステップ表示オプション設定］画面で設定した項目で表示されます。

  ・選択は解除されます。

  ・画面には最初のページが表示されます。

［オプション］

［業務ステップ表示オプション設定］画面が別ウィンドウに表示され，［業務ステップ一覧］画面に表示される項目の表示または非表示を切り替えられます。

［業務ステップ表示オプション設定］画面については，「［業務ステップ表示オプション設定］画面」を参照してください。

［閉じる］

［業務ステップ一覧］画面が閉じます。なお，この画面から開いたすべての子画面も閉じます。

ページの先頭へ

情報

［ビジネスプロセス定義名］

選択したビジネスプロセス定義名が表示されます。

［バージョン］

選択したビジネスプロセス定義のバージョンを示す4けたの数字が表示されます。

バージョンが4けた未満の場合は，前に0が補完されて表示されます。

［案件ID］

業務ステップが所属する案件の案件IDが表示されます。

［上位へ］

［案件一覧］画面が表示されます。

［再表示］

［業務ステップ一覧］画面が最新の情報に更新されます。

更新後の画面の表示については，［表示▼］−［最新情報の表示］を参照してください。

［先頭］

業務ステップ一覧の先頭ページが表示されます。

先頭ページが表示されている場合は非活性です。

［前頁］

表示されている業務ステップ一覧の1つ前のページが表示されます。

先頭ページが表示されている場合は非活性です。

［n件中「l」件目−m件目］

表示内容を次に示します。

• n

  全体の件数が表示されます。

• 「l」

  表示ページの先頭の業務ステップが何件目かが表示されます。

  指定したい件数を直接指定できます。指定できる値は，１〜2147483647の整数値です。

• m

  表示ページの最後の業務ステップが何件目かが表示されます。

［表示］

「l」で指定した件数をオフセットとし，業務ステップ一覧が再表示されます。

「l」に全体件数より大きな値を指定した場合は，mに「x」が表示されます。

［次頁］

表示されている業務ステップ一覧の次のページが表示されます。

最終ページが表示されている場合は非活性です。

［最終］

業務ステップ一覧の最終ページが表示されます。

最終ページが表示されている場合は非活性です。

ページの先頭へ

項目

ヘッダまたはフッタの各項目のアンカーをクリックすると，その項目で一覧をソートできます。クリックするごとに順序の昇順，降順が切り替わります。

［□］（チェックボックス）

業務ステップを選択するか，または選択を解除します。

チェックボックスをチェックすると，行が選択色に変わります。

なお，ヘッダまたはフッタのチェックボックスでは，すべての業務ステップを一括で選択するか，または一括で選択を解除できます。クリックするごとに，すべて選択，選択をすべて解除が切り替わります。

［状態］

業務ステップの状態を示すアイコンが表示されます。

業務ステップの状態を示すアイコンを次に示します。

表9‒5　業務ステップの状態を示すアイコン

アイコン	状態
	「初期」状態
	「実行開始可能」状態
	「実行中」状態
	「実行開始不可」状態
	「実行停止」状態
	「実行省略」状態
	「遷移可」状態
	「遷移済」状態
	「強制終了」状態

［業務ステップ定義名］

業務ステップ定義名が表示されます。

クリックすると［作業一覧］画面が表示されます。

［業務ステップ定義ID］

業務ステップ定義IDが表示されます。

クリックすると［作業一覧］画面が表示されます。

［業務ステップID］

業務ステップIDが表示されます。

［種類］

業務ステップの種類が表示されます。

［業務ステップ名］

業務ステップ名が表示されます。

［優先度］

業務ステップの優先度が表示されます。

［開始日時］

業務ステップの開始日時が表示されます。

表示形式を次に示します。

• 日本語表示の場合

  YYYY/MM/DD hh:mm:ss

• 日本語表示以外の場合

  MM/DD/YYYY hh:mm:ss

［終了日時］

業務ステップの終了日時が表示されます。

表示形式を次に示します。

• 日本語表示の場合

  YYYY/MM/DD hh:mm:ss

• 日本語表示以外の場合

  MM/DD/YYYY hh:mm:ss

［処理期限］

業務ステップの処理期限が表示されます。

表示形式を次に示します。

• 日本語表示の場合

  YYYY/MM/DD hh:mm:ss

• 日本語表示以外の場合

  MM/DD/YYYY hh:mm:ss

• 無限未来の場合

  BEYOND

メモ

• ［業務ステップ一覧］画面の一画面に表示される最大件数は，セットアッププロパティファイルの「AdmAIDispMaxCount」で設定した値です。

• ［前頁］ボタンまたは［次頁］ボタンの制御は，業務ステップ取得API（CIWServer#getActivityInstancesList）のオフセットと最大取得件数を使用します。［前頁］ボタンまたは［次頁］ボタンをクリックするたびに該当するAPIを発行します。また，全件数表示には件数取得API（CIWServer#getListCount）を使用します。したがって，タイミングによっては表示情報の重複や漏れなどのずれが生じる場合があります。

• 各項目をソートして表示される順序は，CSCIWのAPI（getActivityInstancesList）にソート条件（属性と昇順または降順）を指定して取得した順序と同じです。また，空文字（null）のデータの表示順もAPIで取得した順序になります。

• 日時を表す「YYYY/MM/DD hh:mm:ss」などの表記について，英字の意味を次に示します。

  ・YYYY：西暦を示します。

  ・MM：月を示します。

  ・DD：日を示します。

  ・hh：時を示します。

  ・mm：分を示します。

  ・ss：秒を示します。
