［メッセージ送信］画面

［メッセージ送信］画面では，メッセージイベントにメッセージを送信できます。［メッセージ送信］画面からメッセージを送信すると，BPMN連携ライブラリのJava APIのCIWBPMNLib.sendMessageインタフェースが呼び出されます。

なお，CSCIWのBPMN連携機能使用時だけこの画面が表示できます。

［メッセージ送信］画面を次に示します。

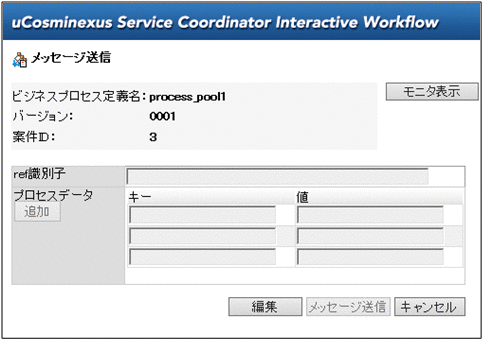

図9‒33　［メッセージ送信］画面

画面の各項目について次に説明します。

［ビジネスプロセス定義名］

ビジネスプロセス定義名が表示されます。

［バージョン］

ビジネスプロセス定義バージョンが表示されます。

［案件ID］

プロセスデータ編集の対象となる案件の案件IDが表示されます。

［モニタ表示］ボタン

［ビジネスプロセスモニタ］画面が別ウィンドウに表示されます。

［ビジネスプロセスモニタ］画面については，「［ビジネスプロセスモニタ］画面」を参照してください。

［ref識別子］

ref識別子を指定します。

［プロセスデータ］

［キー］

設定済みのプロセスデータがある場合は，そのプロセスデータのキー名が表示されます。設定済みのプロセスデータのキー名は編集できません。

［編集］ボタンをクリックするとキー名を追加できます。

指定したキー名の前後に空白がある場合は，［メッセージ送信］ボタンのクリック時に空白が削除されます。

キー名を設定しない場合は空欄にします。
［値］

設定済みのプロセスデータがある場合は，そのプロセスデータの値が表示されます。

［編集］ボタンをクリックすると，値を追加，および設定済みのプロセスデータの値を編集できます。

指定したプロセスデータ値の前後に空白がある場合は，［メッセージ送信］ボタンのクリック時に空白が削除されます。

空欄にするとnullが登録されます。
［追加］ボタン

［キー］と［値］を指定する行を，末尾に1行追加します。

［編集］ボタン

［ref識別子］，および［プロセスデータ］入力欄が編集できるようになります。

［メッセージ送信］ボタン

メッセージイベントにメッセージが送信されます。

［キャンセル］ボタン

メッセージは送信されないで，［メッセージ送信］画面が閉じます。

メモ: メッセージ送信でエラーが発生した場合は，エラーメッセージが［メッセージ送信］画面に表示されます。エラーメッセージに従って対処してください。また，エラーが表示された画面で［戻る］ボタンをクリックした場合は，直前の［メッセージ送信］画面に戻ります。
