サービスアダプタを直接呼び出す場合は，エラーの有無やエラーの種類によって，電文の実行履歴を採取するタイミングが異なります。

(a)　正常応答する場合

サービスアダプタを直接呼び出して正常応答する場合の，電文の実行履歴を採取するタイミングを次の図に示します。

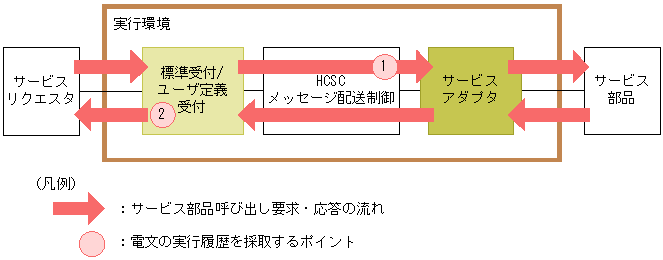

図6-2　電文の実行履歴を採取するタイミング（サービスアダプタを直接呼び出して正常応答する場合）

次に示す番号は，図6-2の図中の番号に対応しています。

(1) サービスアダプタを呼び出す前に，電文の実行履歴を採取します。

(2) 標準受付またはユーザ定義受付で，サービスリクエスタにサービス部品呼び出しの結果を返すときに電文の実行履歴を採取します。

(b)　サービス部品呼び出し応答がエラーになる場合

サービスアダプタを直接呼び出してサービス部品呼び出し応答がエラーになる場合の，電文の実行履歴を採取するタイミングを次の図に示します。

図6-3　電文の実行履歴を採取するタイミング（サービスアダプタを直接呼び出してサービス部品呼び出し応答がエラーになる場合）

次に示す番号は，図6-3の図中の番号に対応しています。

(1) サービスアダプタを呼び出す前に，電文の実行履歴を採取します。

(2) サービス部品からユーザ定義例外（フォルト）が返ってきた場合は，標準受付またはユーザ定義受付で，サービスリクエスタにサービス部品呼び出し応答の結果としてユーザ定義例外（フォルト）の情報を返すときに，実行履歴（サービス部品呼び出し応答エラー）を採取します。

エラーの伝わり方についての詳細は，「7.7　サービス部品呼び出し要求時の障害対策」を参照してください。

(c)　サービス部品呼び出しエラーの場合

サービスアダプタを直接呼び出してエラーになる場合の，電文の実行履歴を採取するタイミングを次の図に示します。

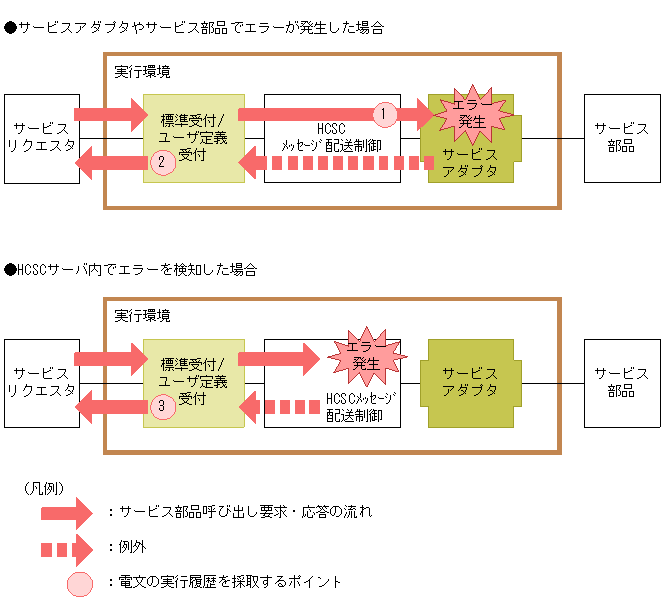

図6-4　電文の実行履歴を採取するタイミング（サービスアダプタを直接呼び出してエラーになる場合）

次に示す番号は，図6-4の図中の番号に対応しています。

• サービスアダプタやサービス部品でエラーが発生した場合


  (1) サービスアダプタを実行する前に，電文の実行履歴を採取します。

  (2) サービスアダプタやサービス部品でエラーが発生した場合は，標準受付またはユーザ定義受付で，サービスリクエスタにサービス部品呼び出し応答の結果として例外（エラー）の情報を返すときに，実行履歴（サービス部品呼び出しエラー）を採取します。

• HCSCサーバ内でエラーを検知した場合


  (3) 標準受付またはユーザ定義受付で，サービスリクエスタにサービス部品呼び出し応答の結果として例外（エラー）の情報を返すときに，実行履歴（サービス部品呼び出しエラー）を採取します。

  サービスアダプタが呼び出される前に，サービスアダプタが起動していないなどの理由で，HCSCサーバ内でエラーを検知した場合は，サービスアダプタを実行する前に，電文の実行履歴を採取しません。


エラーの伝わり方についての詳細は，「7.7　サービス部品呼び出し要求時の障害対策」を参照してください。

ビジネスプロセスを呼び出す場合は，エラーの有無やエラーの種類によって，電文の実行履歴を採取するタイミングが異なります。

(a)　正常応答する場合

ビジネスプロセスを呼び出して正常応答する場合の，電文の実行履歴を採取するタイミングを次の図に示します。

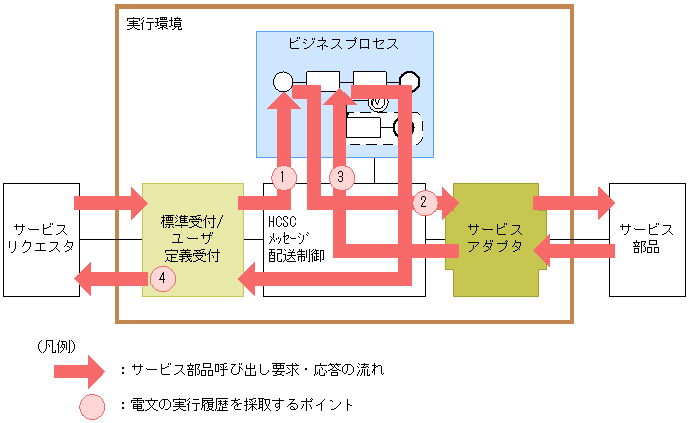

図6-5　電文の実行履歴を採取するタイミング（ビジネスプロセスを呼び出して正常応答する場合）

次に示す番号は，図6-5の図中の番号に対応しています。

(1) ビジネスプロセスを実行する前に，電文の実行履歴を採取します。

(2) サービスアダプタを実行する前に電文の実行履歴を採取します。ビジネスプロセスに定義したサービス呼出アクティビティからサービス部品を呼び出すたびに実行履歴を採取します。

(3) ビジネスプロセスへ応答を返すときに，電文の実行履歴を採取します。

(4) 標準受付やユーザ定義受付で，サービスリクエスタにビジネスプロセスからの応答を返すときに電文の実行履歴を採取します。

(b)　ビジネスプロセスでフォルトエラーになる場合

ビジネスプロセスを呼び出して，ビジネスプロセスでフォルト（ユーザ定義例外）が発生してエラーになる場合の，電文の実行履歴を採取するタイミングを次の図に示します。

図6-6　電文の実行履歴を採取するタイミング（ビジネスプロセスを呼び出してビジネスプロセスでフォルトエラーになる場合）

次に示す番号は，図6-6の図中の番号に対応しています。

(1) ビジネスプロセスを実行する前に，電文の実行履歴を採取します。

(2) ビジネスプロセスに定義したサービス呼出アクティビティからサービスアダプタを実行する前に，電文の実行履歴を採取します。

(3) サービス部品からの応答は正常なため，ビジネスプロセスへサービス部品呼び出し結果を返すときに，電文の実行履歴を採取します。

(4) サービス部品呼び出し結果の応答電文の内容から，ビジネスプロセスでフォルトと判断されると，標準受付またはユーザ定義受付で，サービスリクエスタに応答を返すときに，実行履歴（エラー（フォルト））を採取します。

(c)　サービス部品でフォルトエラーになる場合

ビジネスプロセスを呼び出して，サービス部品でフォルト（ユーザ定義例外）が発生してエラーになる場合の，電文の実行履歴を採取するタイミングを次の図に示します。

図6-7　電文の実行履歴を採取するタイミング（ビジネスプロセスを呼び出してサービス部品でフォルトエラーになる場合）

次に示す番号は，図6-7の図中の番号に対応しています。

(1) ビジネスプロセスを実行する前に，電文の実行履歴を採取します。

(2) ビジネスプロセスに定義したサービス呼出アクティビティでサービス部品を呼び出し，サービスアダプタを実行する前に，電文の実行履歴を採取します。

(3) サービス部品からユーザ定義例外（フォルト）が返ってくるため，ビジネスプロセスへ応答を返すときに，実行履歴（サービス部品呼び出し応答エラー）を採取します。

(4) サービス部品呼び出し結果の応答電文自体が，ビジネスプロセスでフォルトと判断されると，標準受付またはユーザ定義受付で，サービスリクエスタにサービス部品呼び出し結果を返すときに，実行履歴（エラー（フォルト））を採取します。

エラーの伝わり方についての詳細は，「7.7　サービス部品呼び出し要求時の障害対策」を参照してください。

(d)　ビジネスプロセスからのサービス部品呼び出しエラーの場合

ビジネスプロセスを呼び出して，ビジネスプロセスからサービス部品呼び出しエラーになる場合の，電文の実行履歴を採取するタイミングを次の図に示します。

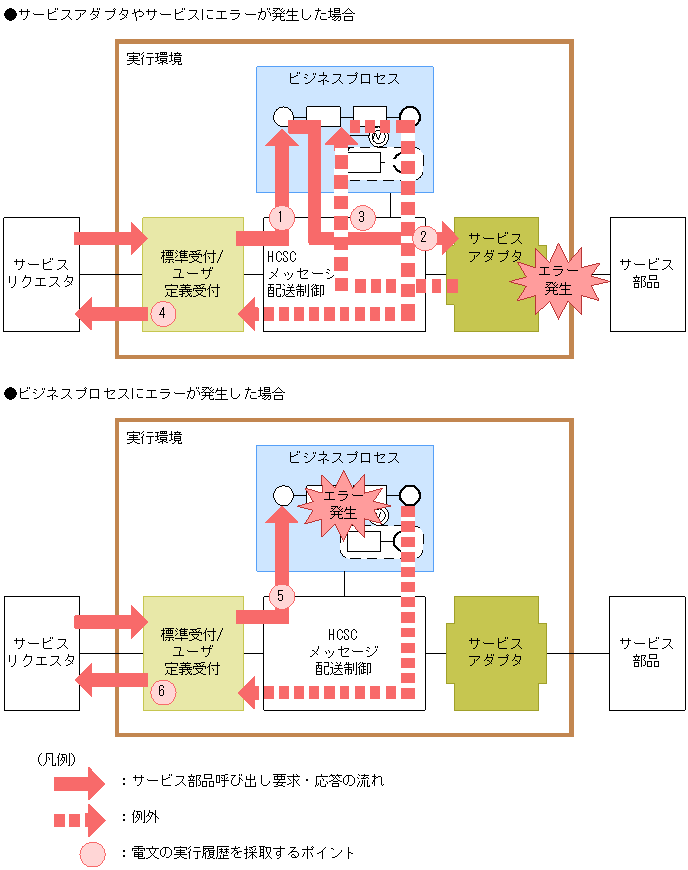

図6-8　電文の実行履歴を採取するタイミング（ビジネスプロセスを呼び出してビジネスプロセスからサービス部品呼び出しエラーになる場合）

次に示す番号は，図6-8の図中の番号に対応しています。

• サービスアダプタやサービス部品にエラーが発生した場合


  (1) ビジネスプロセスを実行する前に，電文の実行履歴を採取します。

  (2) ビジネスプロセスに定義したサービス呼出アクティビティでサービス部品を呼び出し，サービスアダプタを実行する前に，電文の実行履歴を採取します。

  (3) サービスアダプタやサービス部品でエラーが発生し，ビジネスプロセスへ応答を返すときに，実行履歴（サービス部品呼び出しエラー）を採取します。

  (4) 標準受付やユーザ定義受付で，サービスリクエスタにサービス部品呼び出し応答の結果として例外（エラーの情報）を返すときに，実行履歴（サービス部品呼び出しエラー）を採取します。

  サービスアダプタが呼び出される前に，サービスアダプタが起動していないなどの理由で，HCSCサーバ内でエラーを検知した場合は，(1)のタイミングでは実行履歴を採取しないで，(4)のタイミングでだけ採取します。

• ビジネスプロセスにエラーが発生した場合


  (5) ビジネスプロセスを実行する前に，電文の実行履歴を採取します。

  (6) ビジネスプロセスでエラーが発生して応答がエラーとなるため，標準受付またはユーザ定義受付で，サービスリクエスタにサービス部品呼び出し結果として，例外（エラー）の情報を返すときに，電文の実行履歴（サービス部品呼び出しエラー）を採取します。

エラーの伝わり方についての詳細については，「7.7　サービス部品呼び出し要求時の障害対策」を参照してください。
