JP1/Cm2/NCと連携したときの製品構成およびプロセス構成について説明します。
JP1/Cm2/NCと連携する場合のWebシステムの製品構成およびプロセス構成を次の図に示します。

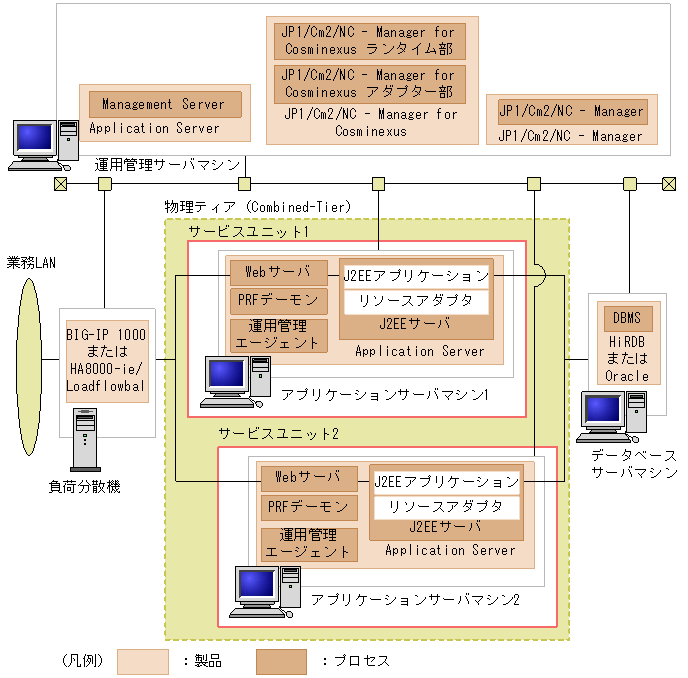

図D-1 JP1/Cm2/NCと連携する場合の製品構成およびプロセス構成
運用管理サーバマシン内の製品構成およびプロセス構成については(2)で説明します。なお,それ以外のサーバマシンの説明については,「4.2 製品構成およびプロセス構成」を参照してください。
Cosminexusから負荷分散機を制御する場合で,JP1/Cm2/NCを使用するときの,運用管理サーバマシン内の製品構成,および動作するプロセスを次の表に示します。
表D-1 運用管理サーバマシンにインストールする製品と動作するプロセス
インストールする製品 | 動作するプロセス |
---|---|
Application Server | Management Server |
JP1/Cm2/NC - Manager | JP1/Cm2/NC - Manager |
JP1/Cm2/NC - Manager for Cosminexus | JP1/Cm2/NC - Manager for Cosminexus ランタイム部 |
JP1/Cm2/NC - Manager for Cosminexus アダプター部 |
JP1/Cm2/NCがインストールされている運用管理サーバが,UNIXの場合は,運用管理サーバマシンとは別に,JP1/Cm2/NC管理サーバマシンを1台用意する必要があります。
運用管理サーバがUNIXの場合のシステム構成を次の図に示します。なお,次の図のアプリケーションサーバマシン内のプロセス構成については,(1)を参照してください。

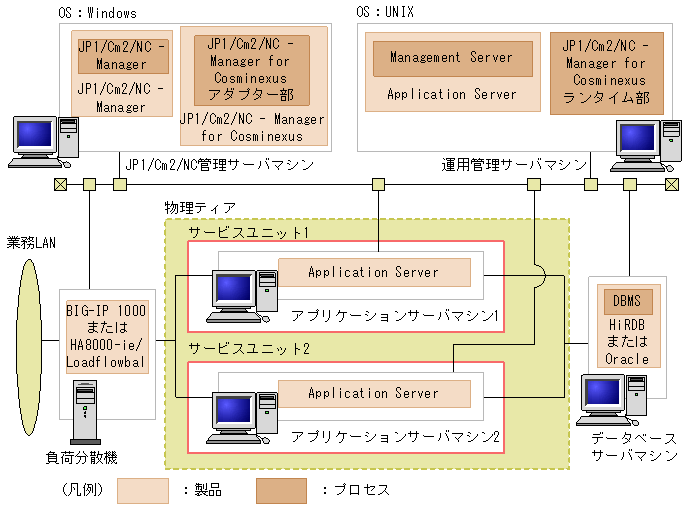

図D-2 運用管理サーバがUNIXの場合のシステム構成
JP1/Cm2/NC管理サーバマシンには,JP1/Cm2/NC - ManagerとJP1/Cm2/NC - Manager for Cosminexusのアダプター部をインストールします。一方,運用管理サーバマシンには,JP1/Cm2/NC - Manager for Cosminexusのランタイム部をインストールします。なお,JP1/Cm2/NC - Manager,およびJP1/Cm2/NC - Manager for Cosminexusのインストールについては,マニュアル「JP1 Version 8 JP1/Cm2/Network Element Configuration 機能・構築ガイド」またはマニュアル「JP1 Version 7i JP1/Cm2/Network Element Configuration」を参照してください。
