6.17.1　簡易構築定義ファイルの作成

1台のサーバマシンに複数のサービスユニットを配置すると，1台のサーバマシン内に，同じ種類の論理サーバが複数存在することになります。このため，各論理サーバのコンフィグレーションで，次に示す項目の指定値を重複しないようにしてください。

表6-24　論理サーバごとに重複しないように設定する項目

論理サーバの種類 項目 param-nameの指定値
Webサーバ httpポート番号 Listen
J2EEサーバ 管理用サーバのポート番号 ejbserver.http.port
ajp13のポート番号 webserver.connector.ajp13.port
httpsのポート番号 webserver.connector.redirect_https.port
インプロセスのネーミングサービス用のポート番号 inprocess.ns.port
インプロセスのHTTPサーバのポート番号 webserver.connector.inprocess_http.port
JTAリカバリの固定ポート番号 ejbserver.distributedtx.recovery.port
RMIレジストリのポート番号 ejbserver.rmi.naming.port
パフォーマンストレーサ PRF識別子 PRFID
SFOサーバ 管理用サーバのポート番号 ejbserver.http.port
ajp13のポート番号 webserver.connector.ajp13.port
インプロセスのネーミングサービス用のポート番号 inprocess.ns.port
RMIレジストリのポート番号 ejbserver.rmi.naming.port
スマートエージェント スマートエージェントが監視するポート番号 smartagent.port
CTMドメインマネジャ CTMドメインマネジャが属するCTMドメイン名 ctmdomname
CTM実行環境ディレクトリ ctmspool
CTMドメインマネジャがCTMドメイン構成情報を交換するために使用するポート番号 cdm.port
CTM CTMの識別子 ctmid※
CTMが使用するポート番号 ctm.port
CTMと対となるネーミングサービスのポート番号 ctm.ns.port

注※
ctmidの設定は省略できます。省略時は，ホスト間で一意になるようにManagement Serverで自動的に設定されます。ctmidの省略値については，「14.1　簡易構築定義ファイルおよび構成変更定義ファイルに指定できるタグ」を参照してください。

参考
1台のサーバマシン内にある複数のサービスユニットを同時に起動しない運用をする場合は，各サービスユニットの同じ種類の論理サーバに同じ値を設定できます。

サーバマシンに配置するサービスユニットが属するWebシステムによって，これらの設定項目をどの定義のコンフィグレーションで指定するかが異なります。

＜この項の構成＞
(1)　同じWebシステムのサービスユニットを1台のサーバマシンに配置する場合
(2)　異なるWebシステムのサービスユニットを1台のサーバマシンに配置する場合

(1)　同じWebシステムのサービスユニットを1台のサーバマシンに配置する場合

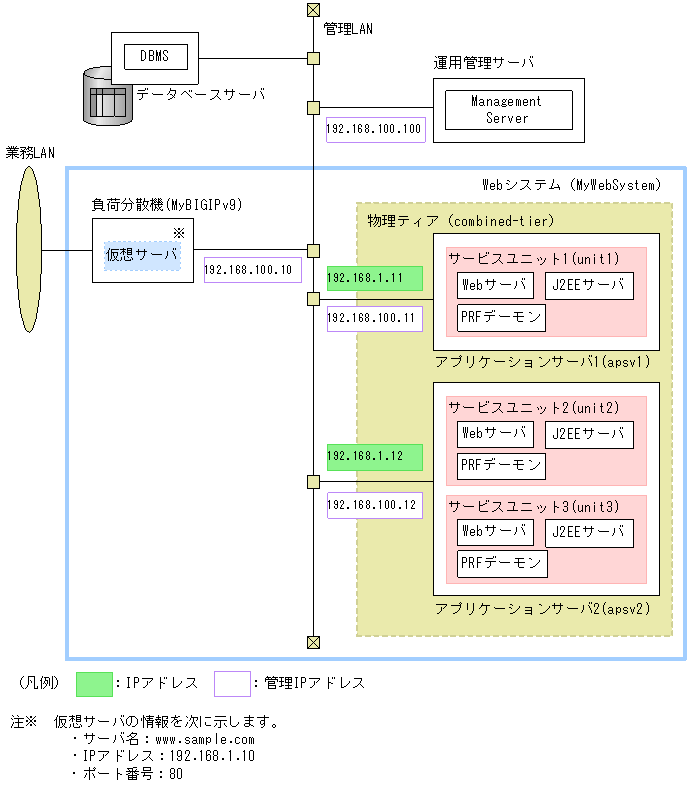

「6.8　システムの構成定義」で示す構成情報を基に，同じWebシステムで，サーバマシン内に複数のサービスユニットを配置する場合の構成情報を，次の図に示します。

図6-19　サーバマシン内に複数のサービスユニットを配置する場合の構成情報（同一のWebシステムの場合）

[図データ]

「6.8　システムの構成定義」で示す簡易構築定義ファイル（MyWebSystemDef.xml）を基に，同じWebシステムで，サーバマシン内に複数のサービスユニットを配置する場合に差異のある定義について説明します。MyWebSystemDef.xmlファイルの作成例を，次に示します（一部抜粋）。

MyWebSystemDef.xmlファイル

<?xml version="1.0" encoding="UTF-8"?>
<model-definition xmlns="http://www.cosminexus.com/mngsvr/schema/ModelDefinition-2.5">
  <!-- Webシステムの属性定義 -->
  <web-system>
    <name>MyWebSystem</name>
    <!-- 負荷分散機の定義 -->
    <load-balancer>
      :
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>combined-tier</tier-type>
      <configuration>
        :
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit1</name>
      <allocated-host>
        <host-ref>apsv1</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
    <unit>
      <name>unit2</name>
      <allocated-host>
        <host-ref>apsv2</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
    <unit>
      <name>unit3</name>
      <allocated-host>
        <host-ref>apsv2</host-ref>
        <hosts-for>combined-tier</hosts-for>
        <!-- Webサーバのコンフィグレーション -->
        <define-server>
          <logical-server-type>web-server</logical-server-type>
          <configuration>
            <!-- httpポート番号 -->
            <param>
              <param-name>Listen</param-name>
              <param-value>81</param-value>
            </param>
          </configuration>
        </define-server>
        <!-- J2EEサーバのコンフィグレーション -->
        <define-server>
          <logical-server-type>j2ee-server</logical-server-type>
          <configuration>
            <!-- 管理用サーバのポート番号 -->
            <param>
              <param-name>ejbserver.http.port</param-name>
              <param-value>8081</param-value>
            </param>
            <!-- ajp13のポート番号 -->
            <param>
              <param-name>webserver.connector.ajp13.port</param-name>
              <param-value>8008</param-value>
            </param>
            <!-- インプロセスネーミングサービス用のポート番号 -->
            <param>
              <param-name>inprocess.ns.port</param-name>
              <param-value>901</param-value>
            </param>
            <!-- JTAリカバリの固定ポート番号 -->
            <param>
              <param-name>ejbserver.distributedtx.recovery.port</param-name>
              <param-value>20303</param-value>
            </param>
            <!-- RMIレジストリのポート番号 -->
            <param>
              <param-name>ejbserver.rmi.naming.port</param-name>
              <param-value>23153</param-value>
            </param>
          </configuration>
        </define-server>
        <!-- パフォーマンストレーサのコンフィグレーション -->
        <define-server>
          <logical-server-type>performance-tracer</logical-server-type>
          <configuration>
            <!-- PRF識別子 -->
            <param>
              <param-name>PRFID</param-name>
              <param-value>PRF_ID2</param-value>
            </param>
          </configuration>
        </define-server>
      </allocated-host>
    </unit>
  </web-system>
  <!-- ホストの定義 -->
  <host>
    <host-name>apsv1</host-name>
    <agent-host>192.168.100.11</agent-host>
  </host>
  <host>
    <host-name>apsv2</host-name>
    <agent-host>192.168.100.12</agent-host>
  </host>
</model-definition>

注　太字の部分が設定の異なる部分です。

なお，設定内容の詳細については，「14.1　簡易構築定義ファイルおよび構成変更定義ファイルに指定できるタグ」を参照してください。

(2)　異なるWebシステムのサービスユニットを1台のサーバマシンに配置する場合

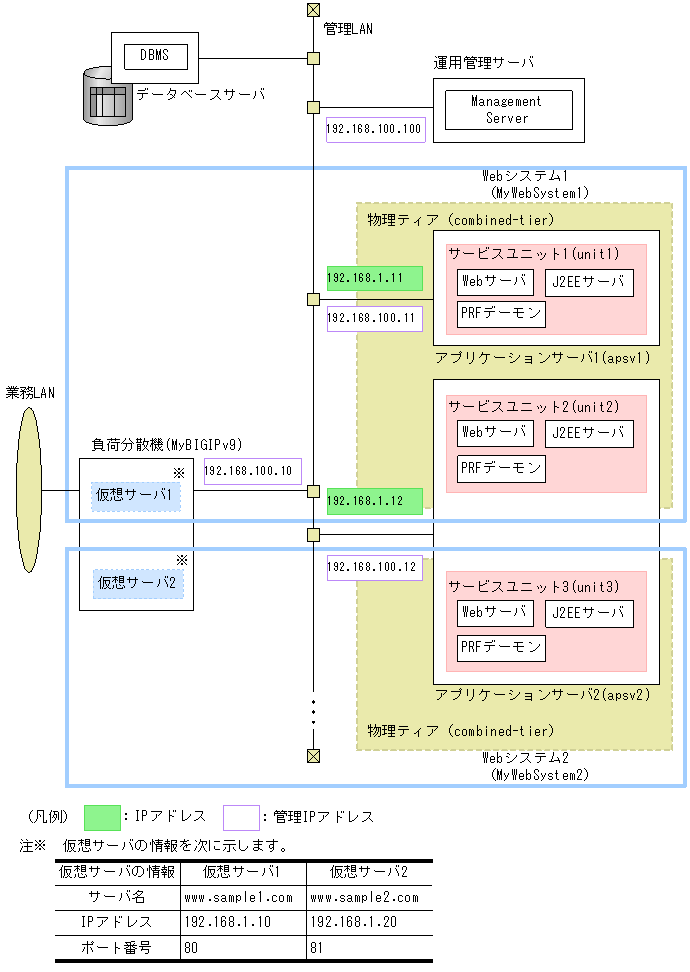

「6.8　システムの構成定義」で示す構成情報を基に，異なるWebシステムのサービスユニットを，1台のサーバマシンに配置する場合の構成情報を，次の図に示します。

なお，ここでは，異なるWebシステム間で1台の負荷分散機を共有している場合の例で説明しています。この場合，それぞれのWebシステムで使用する負荷分散機の仮想サーバを分ける必要があります。また，各Webシステムの負荷分散機の定義で，同じIPアドレスを定義してください。共有する負荷分散機の種類によっては，次の点にも注意してください。

「6.8　システムの構成定義」で示す簡易構築定義ファイル（MyWebSystemDef.xml）を基に，異なるWebシステムのサービスユニットを，1台のサーバマシンに配置する場合に差異のある定義について説明します。MyWebSystemDef.xmlファイルの作成例を，次に示します（一部抜粋）。

MyWebSystemDef.xmlファイル
　
<?xml version="1.0" encoding="UTF-8"?>
<model-definition xmlns="http://www.cosminexus.com/mngsvr/schema/ModelDefinition-2.5">
  <!-- Webシステム1の属性定義 -->
  <web-system>
    <name>MyWebSystem1</name>
    <!-- 負荷分散機の定義 -->
    <load-balancer>
      <name>MyBIGIPv9</name>
      <load-balancer-type>BIG-IPv9</load-balancer-type>
      <!-- cookieスイッチングの定義 -->
      <cookie-switching>
        <cookie-switching-enabled>true</cookie-switching-enabled>
        <cookie-name>CMX_SERVER_ID</cookie-name>
        <server-id-rule>1024-2048</server-id-rule>
      </cookie-switching>
      <management-host>192.168.100.10</management-host>
      <!-- 仮想サーバ1の定義 -->
      <virtual-server>
        <virtual-server-name>www.sample1.com</virtual-server-name>
        <ip-address>192.168.1.10</ip-address>
        <http-port>80</http-port>
      </virtual-server>
    </load-balancer>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>combined-tier</tier-type>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <param>
           <param-name>webserver.container.server_id.enabled</param-name>
           <param-value>true</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit1</name>
      <allocated-host>
        <host-ref>apsv1</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
    <unit>
      <name>unit2</name>
      <allocated-host>
        <host-ref>apsv2</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
  </web-system>
  <!-- Webシステム2の属性定義 -->
  <web-system>
    <name>MyWebSystem2</name>
    <!-- 負荷分散機の定義 -->
    <load-balancer>
      <name>MyBIGIPv9</name>
      <load-balancer-type>BIG-IPv9</load-balancer-type>
      <!-- cookieスイッチングの定義 -->
      <cookie-switching>
        <cookie-switching-enabled>true</cookie-switching-enabled>
        <cookie-name>CMX_SERVER_ID</cookie-name>
        <server-id-rule>1024-2048</server-id-rule>
      </cookie-switching>
      <management-host>192.168.100.10</management-host>
      <!-- 仮想サーバ2の定義 -->
      <virtual-server>
        <virtual-server-name>www.sample2.com</virtual-server-name>
        <ip-address>192.168.1.20</ip-address>
        <http-port>81</http-port>
      </virtual-server>
    </load-balancer>
    <!-- 物理ティアの定義 -->
    <tier>
      <tier-type>combined-tier</tier-type>
      <configuration>
        <logical-server-type>j2ee-server</logical-server-type>
        <param>
           <param-name>webserver.container.server_id.enabled</param-name>
           <param-value>true</param-value>
        </param>
        <!-- 管理用サーバのポート番号 -->
        <param>
          <param-name>http</param-name>
          <param-value>8081</param-value>
        </param>
        <!-- ajp13のポート番号 -->
        <param>
          <param-name>webserver.connector.ajp13.port</param-name>
          <param-value>8008</param-value>
        </param>
        <!-- インプロセスネーミングサービス用のポート番号 -->
        <param>
          <param-name>inprocess.ns.port</param-name>
          <param-value>901</param-value>
        </param>
        <!-- JTAリカバリの固定ポート番号 -->
        <param>
          <param-name>ejbserver.distributedtx.recovery.port</param-name>
          <param-value>20303</param-value>
        </param>
        <!-- RMIレジストリのポート番号 -->
        <param>
          <param-name>ejbserver.rmi.naming.port</param-name>
          <param-value>23153</param-value>
        </param>
      </configuration>
      <configuration>
        <logical-server-type>web-server</logical-server-type>
        <!-- httpポート番号 -->
        <param>
          <param-name>Listen</param-name>
          <param-value>81</param-value>
       </param>
      </configuration>
      <configuration>
        <logical-server-type>performance-tracer</logical-server-type>
        <!-- PRF識別子 -->
        <param>
          <param-name>PRFID</param-name>
          <param-value>PRF_ID2</param-value>
        </param>
      </configuration>
    </tier>
    <!-- サービスユニットの定義 -->
    <unit>
      <name>unit3</name>
      <allocated-host>
        <host-ref>apsv2</host-ref>
        <hosts-for>combined-tier</hosts-for>
      </allocated-host>
    </unit>
      :
  </web-system>
  <!-- ホストの定義 -->
  <host>
    <host-name>apsv1</host-name>
    <agent-host>192.168.100.11</agent-host>
  </host>
  <host>
    <host-name>apsv2</host-name>
    <agent-host>192.168.100.12</agent-host>
  </host>
</model-definition>
　

注　太字の部分が設定の異なる部分です。

なお，設定内容の詳細については，「14.1　簡易構築定義ファイルおよび構成変更定義ファイルに指定できるタグ」を参照してください。
