JP1/Integrated Management - Rule Operation システム構築・運用ガイド

6.5　ルールの定義例

ルールには，次に示す流れに沿って障害の回復処理を定義します。

1. 事象の検知
2. 状態の確認
3. 対処の判断
4. 対処

ここでは，アプリケーションの状態をJP1/IM - Managerで監視しているシステムで，アプリケーションに異常が発生した場合の回復処理をルール化する例について説明します。

まず，ルール化したい回復処理の流れを次に示します。

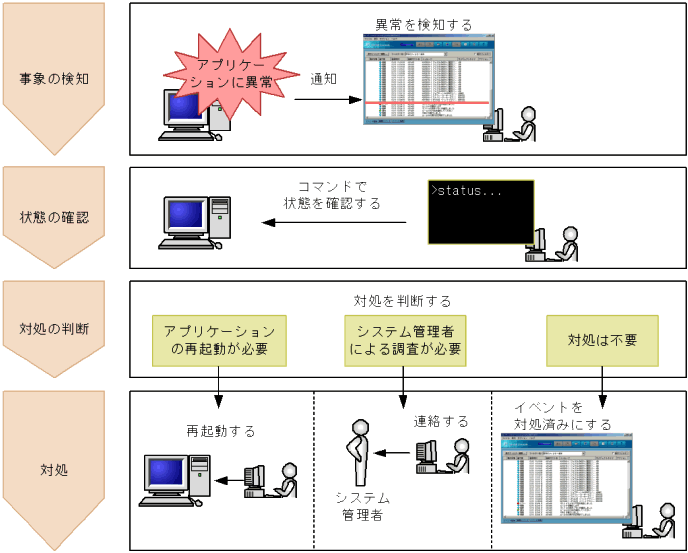

図6-11　ルール化したい回復処理の流れ

1. 事象の検知
   アプリケーションに異常が発生し，JP1イベントによってJP1/IM - Managerに通知されます。このとき，異常を検知した時刻に応じて，状態の確認に進むのか，処理を終了するかを判断します。

2. 状態の確認
   アプリケーションの状態を確認します。

3. 対処の判断
   どのような対処を取るかを判断します。

4. 対処
   アプリケーションの再起動が必要であれば，再起動します。
   調査が必要であれば，システム管理者へ連絡します。
   対処が不要であれば，JP1/IM - Viewで異常通知のイベントを対処済みにします。


次に，回復処理をルールとして定義した例を次に示します。

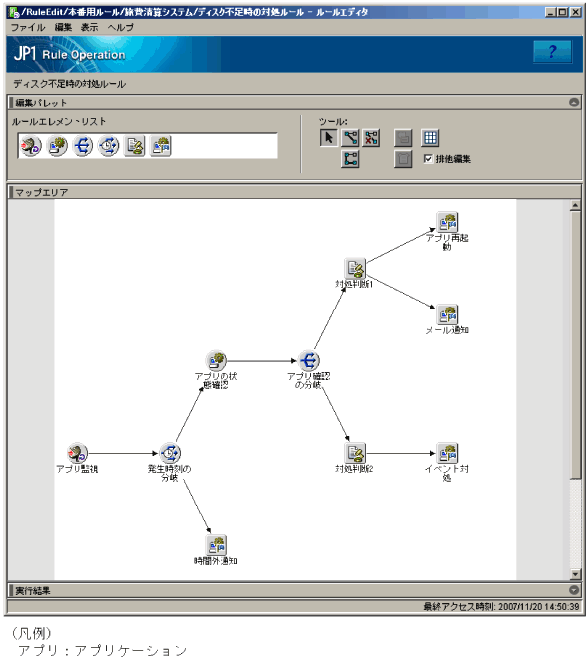

図6-12　ルールの定義例

ルールエレメントの定義内容を次の表に示します。

表6-2　ルールエレメントの定義内容

処理の内容	ルールエレメントの種類	名称	定義内容
事象の検知	ルール起動条件ルールエレメント	アプリ監視	アプリケーションの異常を通知するJP1イベントを起動条件にします。
	時刻分岐ルールエレメント	発生時刻の分岐	時刻分岐ルールエレメントの実行時刻を条件にして，次に実行するルールエレメントをどれにするかを定義します。
	対処（コマンド）ルールエレメント	時間外通知	時間外であることを通知するコマンドを定義します。
状態の確認	コマンド実行ルールエレメント	アプリの状態確認	アプリケーションの状態を確認するコマンドを定義します。
対処の判断	分岐ルールエレメント	アプリ確認の分岐	コマンドの戻り値を条件にして，次に実行する判断待ちルールエレメントをどれにするかを定義します。
	判断待ちルールエレメント	対処判断1	コマンドの戻り値に応じた対処が複数ある場合に，次に実施する対処をユーザーが判断する目的で定義します。
	判断待ちルールエレメント	対処判断2	コマンドの戻り値に応じた対処が一つの場合，実施して問題ないかをユーザーが確認する目的で定義します。
対処	対処（コマンド）ルールエレメント	アプリ再起動	アプリケーションを再起動するコマンドを定義します。
	対処（コマンド）ルールエレメント	メール通知	JP1/IM - TELstaffでシステム管理者あてにメールを送信するコマンドを定義します。
	対処（コマンド）ルールエレメント	イベント対処	異常を通知したJP1イベントの状態を対処済みに変更するコマンドを定義します。
