4.1.3　クラスタシステムでのJP1/IM - RLの構成

クラスタシステムでJP1/IM - RLを運用するには，クラスタソフトの制御によって論理ホストのJP1/IM - RLおよびJP1/Baseを実行し，フェールオーバーに対応します。このときのJP1/IM - RLの構成は次のようになります。

＜この項の構成＞
(1)　クラスタ運用でのJP1/IM - RLの構成の概要
(2)　共有ディスク上のファイル構成
(3)　JP1/IM - RLのサービスおよびプロセス
(4)　通信方式
(5)　共通定義情報の設定

(1)　クラスタ運用でのJP1/IM - RLの構成の概要

表4-3　クラスタシステムでのJP1/IM - RLの構成

製品名 クラスタシステムでのJP1/IM - RLの構成
JP1/IM - View
  • JP1/IM - ViewからJP1/IM - RLに接続するときは，論理IPアドレスあてに接続します。
  • JP1/IM - View自身は物理ホスト環境で動作します。
JP1/IM - RL
  • 論理ホスト環境で動作することができます。
  • クラスタソフトに登録することで，フェールオーバーに対応します。
  • クラスタソフトに登録するときは，前提リソースとして論理IPアドレスと共有ディスクが必要です。
  • 共有ディスクに定義情報を格納し，フェールオーバー時に引き継ぎます。
  • JP1/IM - RLは前提製品JP1/Baseと同じ論理ホストで実行します。
JP1/Base

JP1/IM - RLにログイン中に，認証サーバがフェールオーバーによって切り替わった場合，JP1/IM - RLでは通信障害が発生し，フェールオーバー後に回復します。このような通信障害を回避したい場合は，認証サーバをクラスタシステム以外の場所に設置することをお勧めします。

(2)　共有ディスク上のファイル構成

論理ホスト環境のJP1/IM - RLをセットアップすると，共有ディスク上に次のファイルが作成されます。これらは，論理ホストでJP1/IM - RLを実行するために必要なファイルです。

表4-4　共有ディスク上のファイル構成

共有ファイルの種別 フォルダ名
環境設定ファイル 共有フォルダ\JP1RULE\conf\
ルール定義・実行結果情報 共有フォルダ\JP1RULE\data\
ルール実行時一時ファイル 共有フォルダ\JP1RULE\work\
ログファイル 共有フォルダ\JP1RULE\log\

(3)　JP1/IM - RLのサービスおよびプロセス

クラスタ運用でのJP1/IM - RLは，論理ホストのサービスまたはプロセスを実行します。

論理ホスト環境のJP1/IM - RLをセットアップすると，次のサービスがWindowsに登録されます。このサービスをクラスタソフトに登録して実行します。

表4-5　JP1/IM - RLのサービス

表示名称 サービス名
JP1/RuleManager_論理ホスト名 JP1_RuleManager_論理ホスト名

表示名称の欄は，［コントロールパネル］−［管理ツール］−［サービス］で表示される名前です。また，クラスタソフトからサービスをnetコマンド（net startやnet stop）で制御する場合は，この名前をnetコマンドに指定します。

サービス名の欄は，MSCS（Microsoft Cluster Service）に登録する場合の名前です。これをMSCSの「サービス名」の設定項目に指定します。

(4)　通信方式

論理ホストのJP1/IM - RLをセットアップすると，JP1/IM - RLの通信方式をIPバインド方式と呼ぶ方式に設定します。IPバインド方式に変更するのは，論理ホストと物理ホストの両方の環境が対象です。

通信方式には，IPバインド方式とANYバインド方式の2種類があります。これは，通信するときに使用するIPアドレスを，内部処理で割り当て（バインド）をする方法をきめます。

通信方式については，マニュアル「JP1/Base 運用ガイド」のJP1/Baseの通信方式に関する説明を参照してください。JP1/IM - RLは，JP1/Baseと同じ通信方式で通信をします。

(5)　共通定義情報の設定

論理ホストのJP1/IM - RLをセットアップすると，共通定義情報に，論理ホスト用の設定情報が設定されます。

共通定義情報とは，JP1の設定情報を格納するデータベースで，JP1/Baseが管理しています。設定情報のデータは，各サーバのローカルディスク上に，次のような形式で格納されています。

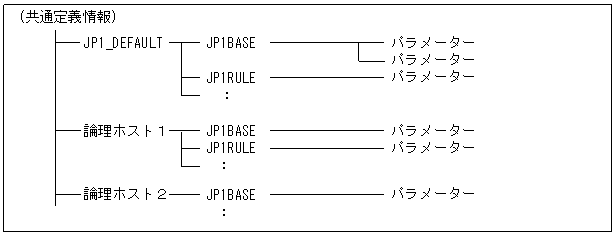

図4-3　共通定義情報

[図データ]

共通定義情報は，物理ホスト（JP1_DEFAULT）および論理ホストごとに分かれて格納されています。物理ホストおよび論理ホスト単位に，jbssetcnfコマンドで設定し，jbsgetcnfコマンドで読み出します。

論理ホストの共通定義情報は，各サーバで同じ内容になるようにします。セットアップ時および設定変更時は，設定をした実行系サーバの共通定義情報を，待機系サーバへコピーして設定します。

なお，共通定義情報は，JP1/IM - RL，JP1/Base，JP1/IM - Manager，JP1/IM - CM，JP1/AJS2などが設定情報を格納するために使用しています。
