11.2　複数ネットワークでの運用

この節では，複数ネットワークでのJP1/Baseの運用および必要となる通信設定について説明します。

NICを複数枚使用して複数ネットワークに接続されるホスト上で物理ホストしか使用しない場合は，デフォルト（ANYバインド方式）のまま使用できます。通信設定の必要はありません。

一方，NICを複数枚使用して複数ネットワークに接続されるホスト上で論理ホストを使用（クラスタ運用）している場合，通信設定が必要となります。この場合の通信設定について，次に示すシステム構成例を基に説明します。

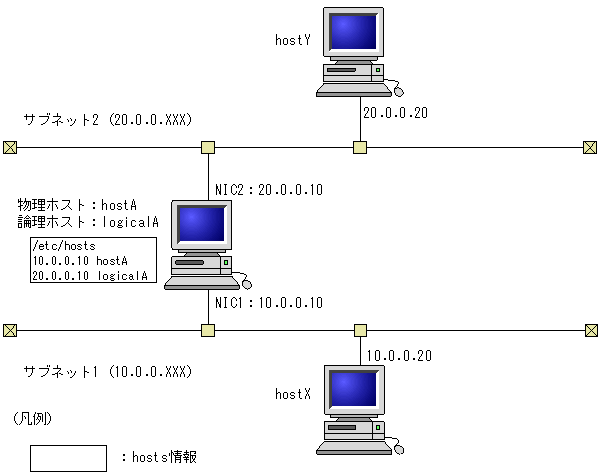

図11-2　複数ネットワークに接続されるホスト上のJP1/Baseをクラスタ運用する場合のシステム構成例

＜この節の構成＞

(1)　設定条件

(2)　通信の考え方

(3)　通信設定

(1)　設定条件

次に示す条件を満たす場合，通信設定が必要となります。

• hostAには2枚のNICがあり，それぞれ別のサブネットを構築している。
• ホスト名hostA（物理ホスト）はIPアドレス10.0.0.10で解決され，ホスト名logicalA（論理ホスト）はIPアドレス20.0.0.10で解決される。

(2)　通信の考え方

物理ホストhostAはサブネット1側に存在するホストとして扱われ，論理ホストlogicalAはサブネット2だけに接続されたホストとして動作します。このままでは，サブネット1にあるhostXはhostAと通信できますが，logicalAとは通信できません。同様にサブネット2にあるhostYはlogicalAと通信できますが，hostAとは通信できません。このため，hostXとlogicalAが通信できるように，また，hostYとhostAが通信できるように設定する必要があります。

(3)　通信設定

すべてのホスト間で通信ができるように，サブネット間でルーティングを設定してください（JP1/Base自体の通信設定を変更する必要はありません）。JP1/Baseが使用するポート番号については，「付録C.1　JP1/Baseのポート番号」を参照してください。ルーティングを設定するとhostXとlogicalAが通信でき，また，hostYとhostAが通信できるようになります。

なお，ルーティング機能がない，サブネット間での相互通信をさせたくないなどの理由で，ルーティングを設定しないでネットワークを分離した環境でJP1/Baseを運用する場合，JP1/Baseの通信設定を変更すればその環境に対応できます。06-71からサポートされた機能で，複数LAN接続と呼ばれる機能です。詳細については，「11.3　ネットワークを分離した環境での運用」を参照してください。
