1.8.1　アクティブ・スタンバイ構成

通常は，実行系サーバで業務を処理します。実行系サーバで障害が発生すると，クラスタソフトが異常を検知してフェールオーバーし，待機系サーバでJP1/Baseが起動します。待機系サーバのJP1/Baseが実行系サーバの業務処理を引き継ぎます(この動作をフェールオーバーといいます）。実行系サーバの障害回復後は，待機系サーバのJP1/Baseを終了させて，再び実行系サーバにJP1/Baseの業務処理を戻すことができます（この動作をフェールバックといいます）。クラスタソフトでフェールバックの指示すると，実行系サーバでの運用を再開できます。

業務処理を実行している実行系サーバ（アクティブ）と，待機している待機系サーバ（スタンバイ）から成るこのクラスタシステムの構成を，アクティブ・スタンバイ構成と呼びます。

クラスタシステムでは，JP1/Baseは，「論理ホスト」という論理上のサーバで稼働することになります。論理ホストは専用のIPアドレスを持ち，フェールオーバー時にはそのIPアドレスを引き継いで動作します。そのため，障害で物理的なサーバが切り替わった場合でも，クライアントからは同じIPアドレスでアクセスでき，一つのサーバが常に動作しているように見えます。論理ホスト名は，JP1/Baseのクラスタ用セットアップのときに指定します。

アクティブ・スタンバイ構成の場合のフェールオーバー前とフェールオーバー後の運用例を次の図に示します。

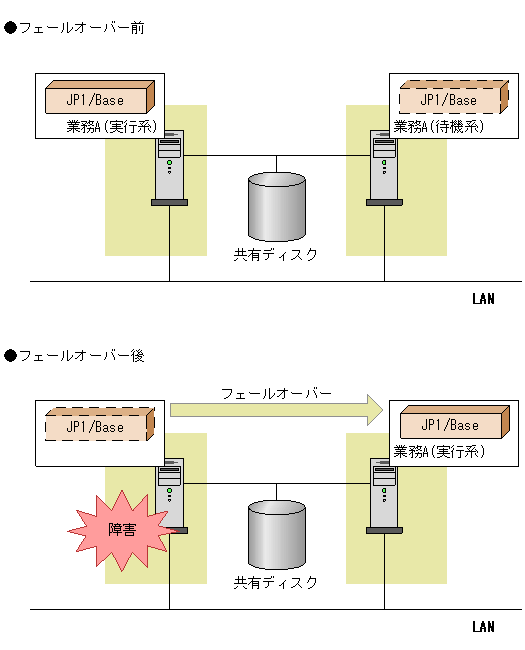

図1-11　アクティブ・スタンバイ構成のフェールオーバー前とフェールオーバー後の運用例

[図データ]
