8.2.2　NAT（アドレス変換）

NAT（Network Address Translator：アドレス変換）は，プライベートなIPアドレスと，グローバルなIPアドレスとを相互に変換する機能です。アドレス変換することで，プライベート側のアドレスが外部から隠され，内部のマシンのセキュリティを高めます。なお，NATは，ファイアウォールだけではなく，ルーターの機能として提供されている場合もあります。

JP1は，スタティック・モード（あらかじめ決められたルールに従ってアドレスを変換する方法）のNATにだけ対応しています。

＜この項の構成＞

(1)　NATを設定するには

(2)　JP1/IM - CMの場合の設定例

(3)　ファイアウォール環境で運用するJP1の通信設定

(1)　NATを設定するには

NATを設定するには，次の作業が必要です。

1. 使用するIPアドレスを確認する。
   まず，アプリケーションが使用するIPアドレスを確認します。IPアドレスを一つしか使っていないマシンの場合は単純ですが，複数のネットワークアダプターがある（つまり複数のIPアドレスがある）場合や，クラスタシステムで論理IPアドレスを使う場合などは，アプリケーションによってどのIPアドレスを使用するかが異なります。
   JP1/IM - CMの場合，JP1/Baseで通信の設定をしている場合や，クラスタ運用で論理IPアドレスを使用する場合など，設定によって使用するIPアドレスが異なります。

2. アドレスの変換ルールを検討し設定する。
   アプリケーションが使用するIPアドレスが確認できたら，変換後のIPアドレスを決めます。
   アドレスの変更ルールが決まったら，NATに設定します。


(2)　JP1/IM - CMの場合の設定例

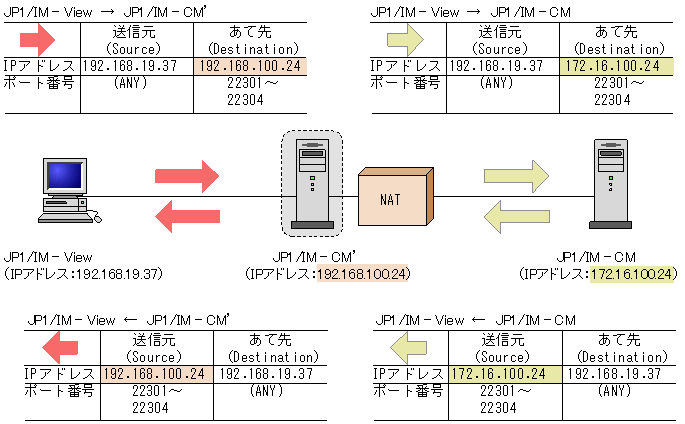

ここでは，JP1/IM - CMとJP1/IM - View（セントラルインフォメーションマスター・ビューアー）の間にファイアウォールがある環境を例に， NATの設定について説明します。

• 例：JP1/IM - View（セントラルインフォメーションマスター・ビューアー）からアドレス変換したJP1/IM - CMに接続する。

  • JP1/IM - View（セントラルインフォメーションマスター・ビューアー）のマシンのIPアドレスは 192.168.19.37とする。
  • JP1/IM - CMのマシンのIPアドレスは 172.16.100.24とする。
    このJP1/IM - CMのIPアドレスを，JP1/IM - CM’のIPアドレス 192.168.100.24に変換する。
    JP1/IM - View（セントラルインフォメーションマスター・ビューアー）からは変換後の192.168.100.24に接続する。




（注意：これはNATでのアドレス変換の例であり，ほかの変換方法の場合もあります）

1. 使用するIPアドレスを確認する。
   まず，NATの設定に必要な情報である，JP1が使用するIPアドレスを調べます。
   今回の例では，ホスト名(hostnameの結果)に対応するIPアドレスを使って通信します。

2. アドレス変換ルールを検討し設定する。
   JP1/IM - CMのマシンのIPアドレスをNATによって172.16.100.24から192.168.100.24へアドレス変換するよう変換ルールを決めます。


   （例）アドレス変換ルール：172.16.100.24を192.168.100.24に変換

   #	Source Address	Destination Address	Source Address (Transrated)	Destination Address (Transrated)
   1	(ANY)	192.168.100.24	(ANY)	172.16.100.24
   2	172.16.100.24	(ANY)	192.168.100.24	(ANY)

   この表は，元のパケットと，アドレス変換したパケット（Transrated）との対応を示しています。
   このアドレス変換ルールをファイアウォールのNAT設定に定義します。
   なお，具体的な設定方法はファイアウォールやルーターによって異なりますので，使用している製品のマニュアルを参照してください。


JP1/IM - View（セントラルインフォメーションマスター・ビューアー）がアクセスするのは，実際のJP1/IM - CMのマシンのアドレス（172.16.100.24）ではなく，アドレス変換した後のアドレス（192.168.100.24）となります。

このため，JP1/IM - View（セントラルインフォメーションマスター・ビューアー）からは，あたかもアドレス（192.168.100.24）のホストJP1/IM - CM’にアクセスしているように見えます。

(3)　ファイアウォール環境で運用するJP1の通信設定

ファイアウォールを経由するネットワーク環境でJP1を運用する場合は，JP1の通信方式をIPバインド方式に設定することと，複数LAN接続の設定による影響を考慮してください。

ファイアウォール環境でJP1を運用するには，これまで説明したようにパケット・フィルタリングやNATに，IPアドレスとポート番号による条件を設定する必要があります。

このため，JP1が使用するIPアドレスを明確にする必要があり，JP1の使用するIPアドレスがJP1の設定によって決められるIPバインド方式が適しています。

例えば，JP1を実行するサーバが，複数のLANに接続されている構成やクラスタシステム構成では，使用するIPアドレスがOSによって決められる場合があり，意図しないIPアドレスが使われることがあります。この場合は，JP1の通信方式をIPバインド方式に設定し，JP1の環境設定で指定したIPアドレスを使って通信することで対処できます。
