HiRDBの1:1スタンバイレス型系切り替えでのHA Toolkit Exのクラスタ構成例を次に示します。

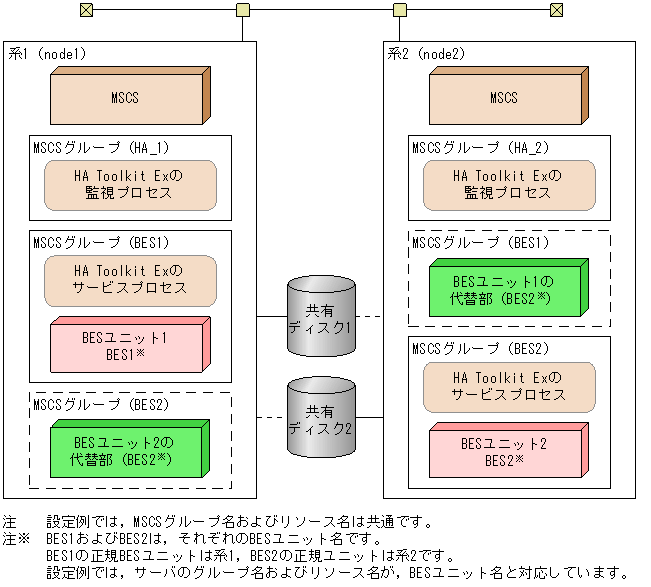

図8-4　HiRDBの1:1スタンバイレス型系切り替えのHA Toolkit Exのクラスタ構成例（Windows）

環境設定例の前提条件

この環境設定例では，次の条件を前提としています。

• 正規BESユニットである系1および代替BESユニットである系2から成る1:1スタンバイレス型のクラスタ構成である
• HA Toolkit Exの自動運用をする
• HiRDBを標準セットアップでインストールしている
• 系切り替え後などにHA Toolkit Exが再起動した場合，実行サーバは最初に設定したとおりに配置される（MSCSによる自動切り戻し）
• HA Toolkit ExインストールディレクトリはC:\HATkExである
• HiRDBのHiRDB識別子は，HRDBである

HiRDBの1:1スタンバイレス型系切り替えでのHA Toolkit Exの構成で，各系の環境設定例を次に示します。

• HA Toolkit Exの環境設定例
• MSCSの環境設定例
• BESユニットをオンライン化するためのバッチファイル例

Windowsの環境設定例は，「8.8.2　Windowsの環境設定例」を参照してください。

＜この節の構成＞

8.9.1　HA Toolkit Exの設定例

8.9.2　MSCSまたはMSFCの環境設定例

8.9.3　BESユニットをオンライン化するためのバッチファイル例
