14.8.4　バックアップの運用例（ShadowImageを使用）

(1)　システムの構成例

3つのノード（hadb01，hadb02，hadb03）で構成されるマルチノード構成で，マスタノードはhadb01とします。DBディレクトリおよびアーカイブディレクトリは，次の構成となっているとします。

■hadb01のディレクトリ構成

DBディレクトリ構成

/home/user01/db
 ├ADBDIC：ブロックスペシャルファイル（LU002を使用）
 ├ADBMST：ブロックスペシャルファイル（LU001を使用）
 ├ADBSTBL：ブロックスペシャルファイル（LU003を使用）
 ├ADBWORK：ローカルファイルシステム上のディレクトリ（/dev/sdb1内）
 ├ADBWRK：ブロックスペシャルファイル（/dev/mapper/WRK001を使用）
 ├ADBUTBL01：ブロックスペシャルファイル（LU004を使用）
 ├ADBUIDX01：ブロックスペシャルファイル（LU005を使用）
 ├SPOOL：ローカルファイルシステム上のディレクトリ（/dev/sdb1内）
 └ADBSYS：システムディレクトリ（FS001上のファイルシステム）

アーカイブディレクトリ構成

/home/user01/archive

アーカイブディレクトリは，アーカイブマルチチャンク表を定義した場合に作成するディレクトリです。

■hadb02のディレクトリ構成

DBディレクトリ構成

/home/user01/db
 ├ADBDIC：ブロックスペシャルファイル（LU002を使用）
 ├ADBMST：ブロックスペシャルファイル（LU001を使用）
 ├ADBSTBL：ブロックスペシャルファイル（LU003を使用）
 ├ADBWORK：ローカルファイルシステム上のディレクトリ（/dev/sdb1内）
 ├ADBWRK：ブロックスペシャルファイル（/dev/mapper/WRK002を使用）
 ├ADBUTBL01：ブロックスペシャルファイル（LU004を使用）
 ├ADBUIDX01：ブロックスペシャルファイル（LU005を使用）
 ├SPOOL：ローカルファイルシステム上のディレクトリ（/dev/sdb1内）
 └ADBSYS：システムディレクトリのマウントポイント

アーカイブディレクトリ構成

/home/user01/archive

アーカイブディレクトリは，アーカイブマルチチャンク表を定義した場合に作成するディレクトリです。

■hadb03のディレクトリ構成

DBディレクトリ構成

/home/user01/db
 ├ADBDIC：ブロックスペシャルファイル（LU002を使用）
 ├ADBMST：ブロックスペシャルファイル（LU001を使用）
 ├ADBSTBL：ブロックスペシャルファイル（LU003を使用）
 ├ADBWORK：ローカルファイルシステム上のディレクトリ（/dev/sdb1内）
 ├ADBWRK：ブロックスペシャルファイル（/dev/mapper/WRK003を使用）
 ├ADBUTBL01：ブロックスペシャルファイル（LU004を使用）
 ├ADBUIDX01：ブロックスペシャルファイル（LU005を使用）
 ├SPOOL：ローカルファイルシステム上のディレクトリ（/dev/sdb1内）
 └ADBSYS：システムディレクトリのマウントポイント

アーカイブディレクトリ構成

/home/user01/archive

アーカイブディレクトリは，アーカイブマルチチャンク表を定義した場合に作成するディレクトリです。

■Logical Unitの構成

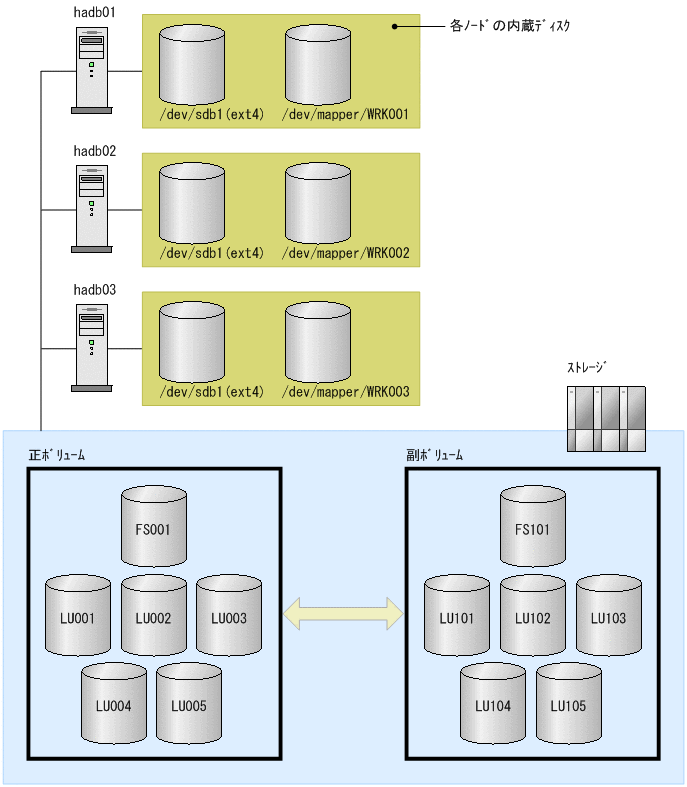

マルチノード構成のときのストレージの構成例を次の図に示します。

［説明］

• FS001には，システムディレクトリのファイルシステムを作成しています。

• LU001〜LU005は，DBエリアファイルに使用しています。

• 正ボリュームFS00X，LU00Xに対応する副ボリュームはFS10X，LU10Xです。
