2.4.5 操作対象リソース
オン中SDBデータベース定義変更運用では,ユーザがTP1/EEおよびHiRDBの各種リソースの作成,退避,転送,切り替えなどの操作を行う必要があります。ユーザが操作するリソースを次に示します。
項番 |
種別 |
名称 |
説明 |
---|---|---|---|
1 |
ファイル |
UAPライブラリファイル |
サービス処理を含んだライブラリファイル。SDBデータベース定義変更内容に応じて修正する必要があります。 |
2 |
メモリ |
SDBデータベース定義情報格納領域 |
SDBデータベース定義情報を基に作成したユーザ公開テーブル(インタフェースエリアテンプレートなど)や制御テーブルを格納する領域。事前取得や正副切り替えを行う必要があります。 |
項番 |
種別 |
名称 |
説明 |
---|---|---|---|
1 |
DB |
SDBディクショナリ |
ユーザが定義したSDBデータベース定義情報を,ユーザが記述した形式に近い形で保持します。 |
2 |
SDBディレクトリ情報 |
SDBディクショナリ中のSDBデータベース定義情報を,HiRDBが参照しやすい形式に変換したものを保持します。 |
|
3 |
ファイル |
SDBディレクトリ情報ファイル |
SDBディレクトリ情報を出力したファイル。 |
4 |
共用メモリ |
常駐SDBディレクトリ情報 |
SDBディレクトリ情報ファイルを共用メモリ上に展開したものです。事前常駐や正副切り替えなどを行う必要があります。 |

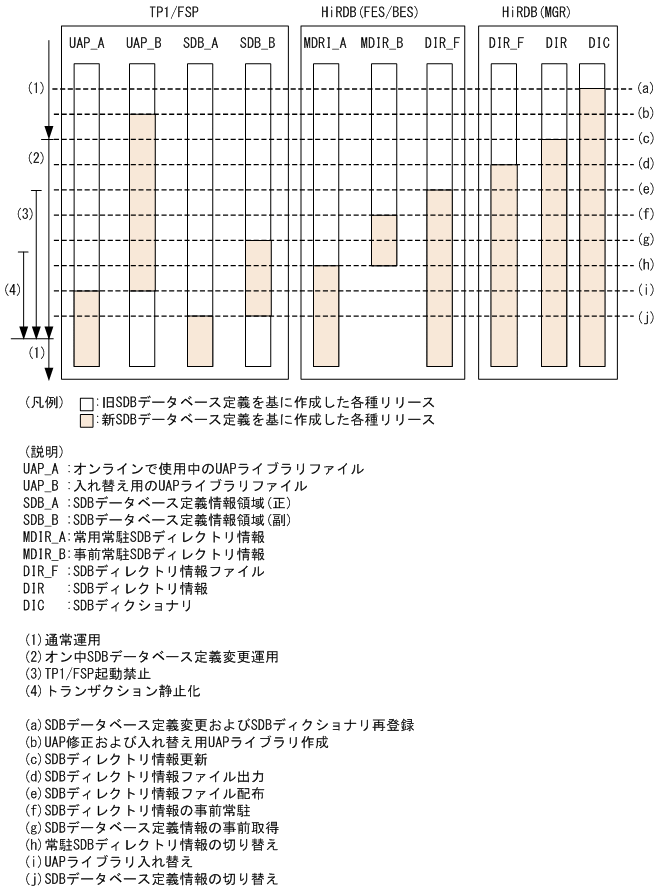

リソース操作の流れを次の図に示します。詳細は「2.4.8 運用の流れ」を参照してください。
|
